Подключение системы FanControl‑GSM на автомобили концерна VAG

Применение системы на автомобилях Porsche Cayenne (2011-2017),

Macan, Panamera (2009-2016)

Группа 3, подгруппа 3

СAN-шина в автомобиле:

• CАN‑L — оранжевый с коричневой полосой

• CAN‑H — оранжевый с фиолетовой полосой.

Штатная кнопка управления:

• Кнопка «Возврат» на руле.

Двери

Багажник

Капот

Паника штатной сигнализации

Статус центрального замка

Двигатель заведен

Температура двигателя

Температура за бортом

Уровень топлива

Управление со штатного брелка

Управление автономной вентиляцией

Управление штатным (заводским) догревателем

(только для Porche Cayenne (2011-2017))

Система позволяет включить штатный автономный отопитель (догреватель) для прогре‑

ва двигателя и салона.

Система подключается в разрыв CAN‑шины автомобиля непосредственно за блоком

управления климат‑контролем (см. рисунки 4, 5).

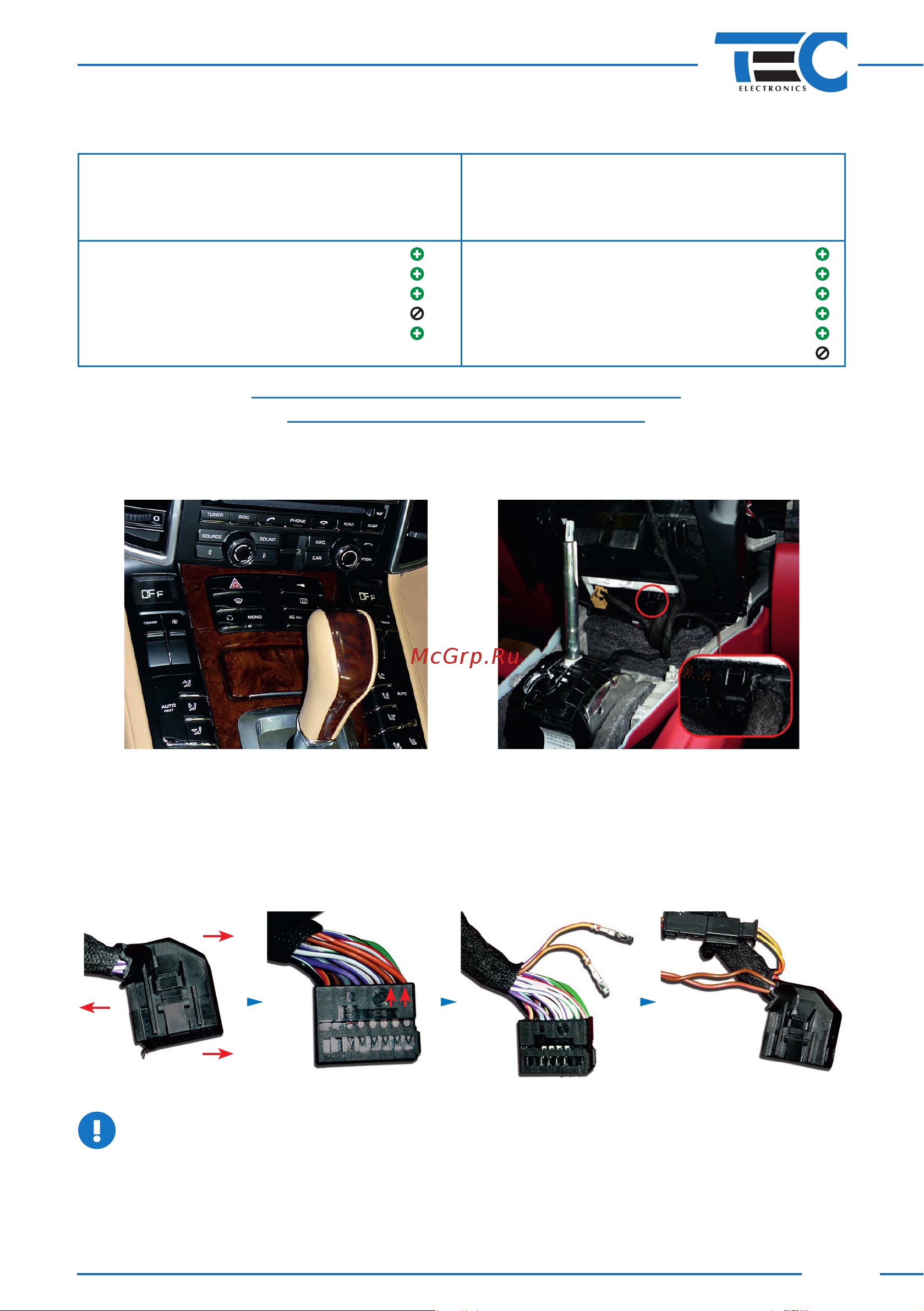

Рис. 4 Рис. 5

При подключении системы к CAN‑шине рекомендуется разобрать соответствующий

разъем автомобиля, а затем собрать его, воспользовавшись прилагаемыми в комплекте

кожухами (см. рисунок 6).

Пары проводов системы, CAN1 и CAN3, предназначены для подключения к шине CAN:

CAN 3 подключается к шине со стороны блока управления климат‑контролем, а CAN 1 —

состороны автомобиля.

Подробное описание подключения см. в схеме 9.

Рис. 6

Для корректной работы электропомпы отопителя желтый/красный провод

(контакт №11) системы подключите к коричневому/синему проводу (контакт

№12), находящемся в черном 12‑контактном разъеме (см. рисунки 7, 8).
