Подключение системы FanControl‑GSM на автомобили концерна VAG

Применение системы на автомобиле Audi A6 (2011-2018), A7 (2010-2017)

Группа 3, подгруппа 1

СAN-шина в автомобиле:

• CАN‑L — оранжевый с коричневой полосой

• CAN‑H — оранжевый с синей полосой.

Штатная кнопка управления:

• Кнопка закрытия ЦЗ на двери водителя.

Двери

Багажник

Капот

Паника штатной сигнализации

Статус центрального замка

Двигатель заведен

Температура двигателя

Температура за бортом

Уровень топлива

Управление со штатного брелка

Управление автономной вентиляцией *

* Функция доступна при управлении дополнительно утановленным автономным отопи‑

телем.

Управление штатным (заводским) автономным отопителем

(только для Audi A6 (2011-2018)

О наличии штатного автономного отопителя можно узнать по наклейке, расположенной

нацентральной стойке кузова, под дверью водителя.

Подключение системы при наличии в автомобиле активированного таймера

Система подключается к CAN‑шине в любом удобном месте, например, за блоком управ‑

ления климат‑контролем (см. рисунок 10). При подключении используется пара проводов

системы CAN1.

Подробное описание подключения см. в схеме 1.

Управление дополнительно установленным автономным отопителем

Система позволяет включить климатическую установку автомобиля и одновременно

сэтим запустить дополнительно установленный автономный отопитель.

Подключение системы

Система подключается в разрыв CAN‑шины автомобиля непосредственно за блоком

управления климат‑контролем (см. рисунок 10).

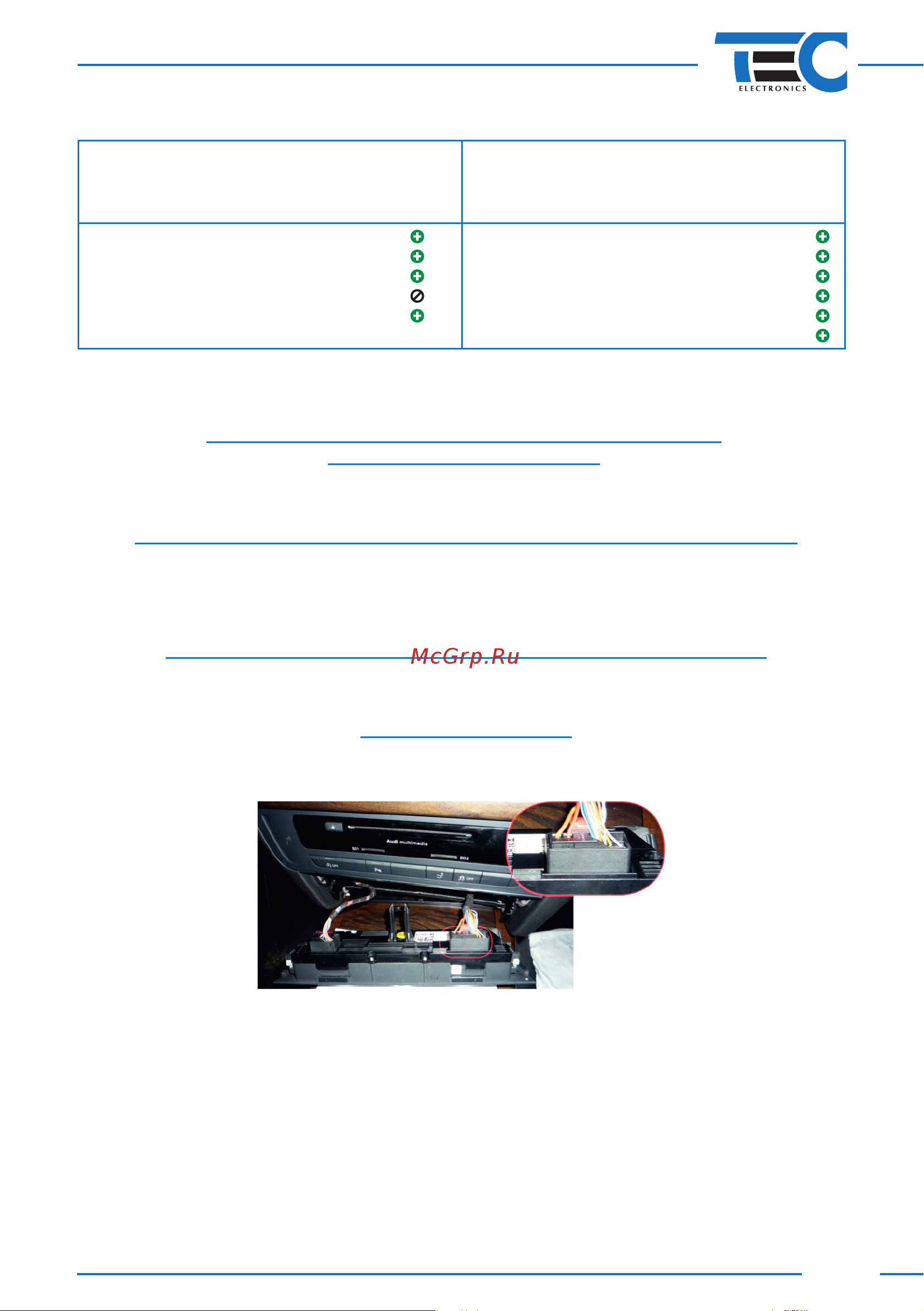

Рис. 10

При подключении системы к CAN‑шине рекомендуется разобрать соответствующий

разъем автомобиля, а затем собрать его, воспользовавшись прилагаемыми в комплекте

кожухами (см. рисунок 11).
