12

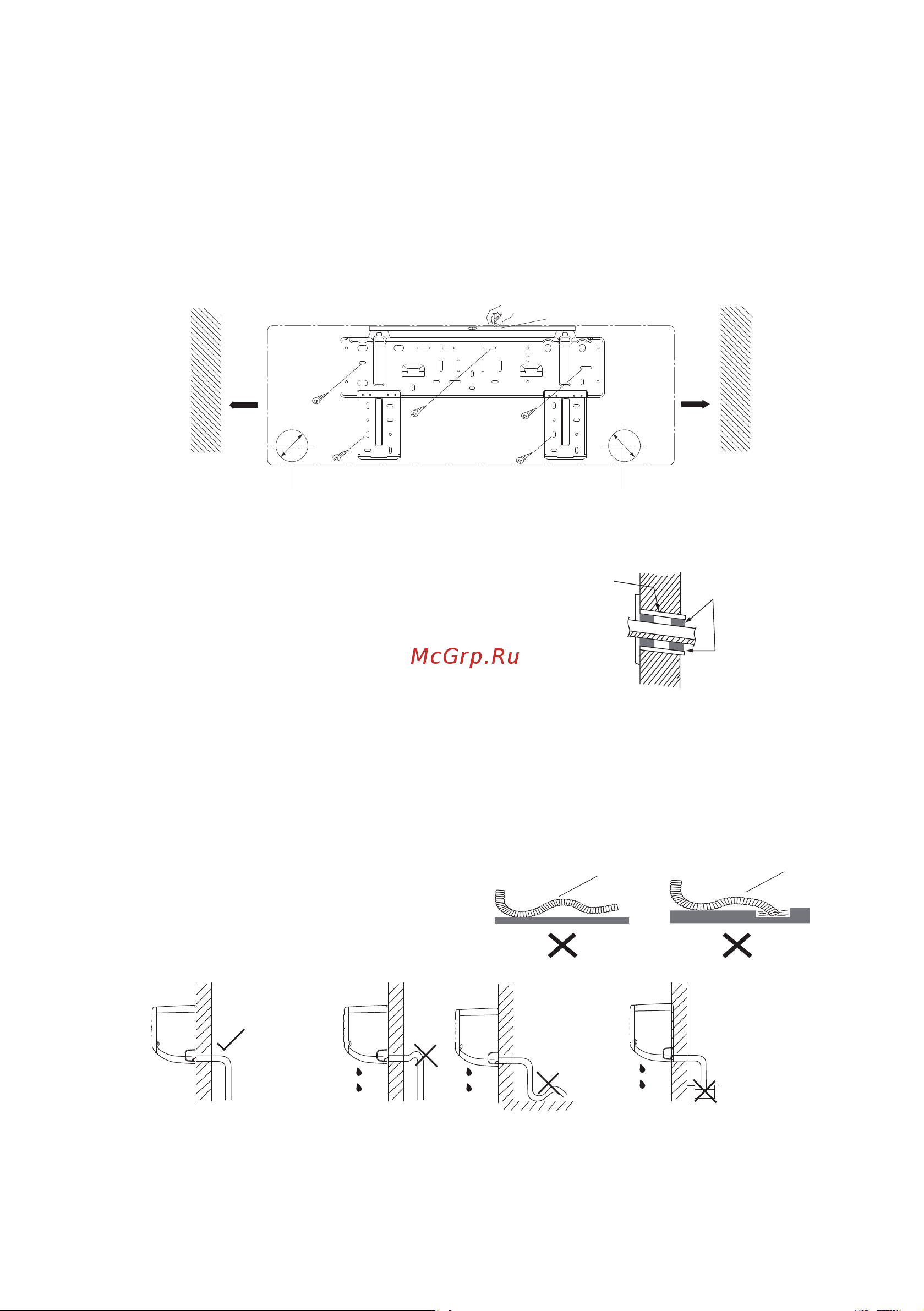

Установка монтажной панели
Установите монтажную панель на стену,
сохраняя горизонтальное положение. Про-
веряйте правильность монтажа с помощью
уровня.
В кирпичную или бетонную стену предва-
рительно установите дюбели. Просверли-
те в стене 5–8 (в зависимости от модели
кондиционера) отверстий диаметром 5 мм.
Вставьте в отверстия дюбели. Сверлите
отверстия и закрепляйте монтажную па-
нель с учетом отверстий в монтажной па-
нели и структурой стены.
Закрепите монтажную панель при помощи
5–8 (в зависимости от модели кондиционе-
ра) винтов типа «А».
ɋɬɟɧɚ ɋɬɟɧɚ
Ʌɟɜɨɟɨɬɜɟɪɫɬɢɟ
ɞɥɹɬɪɭɛɨɩɪɨɜɨɞɨɜ
ɉɪɚɜɨɟɨɬɜɟɪɫɬɢɟ
ɞɥɹɬɪɭɛɨɩɪɨɜɨɞɨɜ
ɍɪɨɜɟɧɶ
Ɋɚɫɫɬɨɹɧɢɟɞɨ
ɫɬɟɧɵɦɦ
ɢɛɨɥɟɟ
Ɋɚɫɫɬɨɹɧɢɟɞɨ
ɫɬɟɧɵɦɦ
ɢɛɨɥɟɟ
ɉɭɧɤɬɢɪɧɨɣɥɢɧɢɟɣɨɛɨɡɧɚɱɟɧɤɨɧɬɭɪɜɧɭɬɪɟɧɧɟɝɨɛɥɨɤɚ
Просверлите в стене для прокладки ком-
муникаций одно отверстие Ø65 мм с не-
большим уклоном наружу. Всегда исполь-
зуйте монтажную гильзу или кабель-канал
для защиты трубопроводов в стене.
Ɇɨɧɬɚɠɧɚɹ
ɝɢɥɶɡɚ
ȼɧɭɬɪɟɧɧɹɹ
ɫɬɨɪɨɧɚ
ȼɧɟɲɧɹɹ
ɫɬɨɪɨɧɚ
ɍɩɥɨɬɧɢɬɟɥɶɧɚɹ
ɩɨɞɭɲɤɚ
Установка дренажной трубы
Конденсат должен отводиться самотеком,
для этого трубопровод должен идти под
небольшим уклоном. Не допускайте появ-
ления петель и изгибов трубопровода. При
отводе конденсата в канализацию не допу-
скайте, чтобы трубопровод оканчивался в
воде. Это может привести к протечкам кон-
денсата. Возможен отвод конденсата с по-
мощью дополнительной дренажной помпы
(заказывается дополнительно).
ɉɟɬɥɹ
ɂɡɝɢɛ
ɇɟɨɩɭɫɤɚɣɬɟɤɨɧɟɰ
ɲɥɚɧɝɚɜɜɨɞɭ
ɇɟɛɥɨɤɢɪɭɣɬɟɜɵɯɨɞɜɨɞɵ
ɢɡɜɧɭɬɪɟɧɧɟɝɨɛɥɨɤɚ
При удлинении дренажной трубы надежно закрепите и заизолируйте место соединения, не
допускайте того, чтобы дренажная труба болталась.
