Надежно соедините трубопроводы. Проверьте надежность соединений. Смотри описание
подключения трубопроводов в соответствующем разделе.
ȼɧɭɬɪɟɧɧɢɣ
ɛɥɨɤ
ɋɨɟɞɢɧɢɬɟɥɶɧɵɣ
ɤɚɛɟɥɶ
ɋɥɢɜɤɨɧɞɟɧɫɚɬɚ
Ɉɛɟɪɬɨɱɧɚɹɥɟɧɬɚ
ɋɨɟɞɢɧɢɬɟɥɶɧɵɟ
ɬɪɭɛɵ

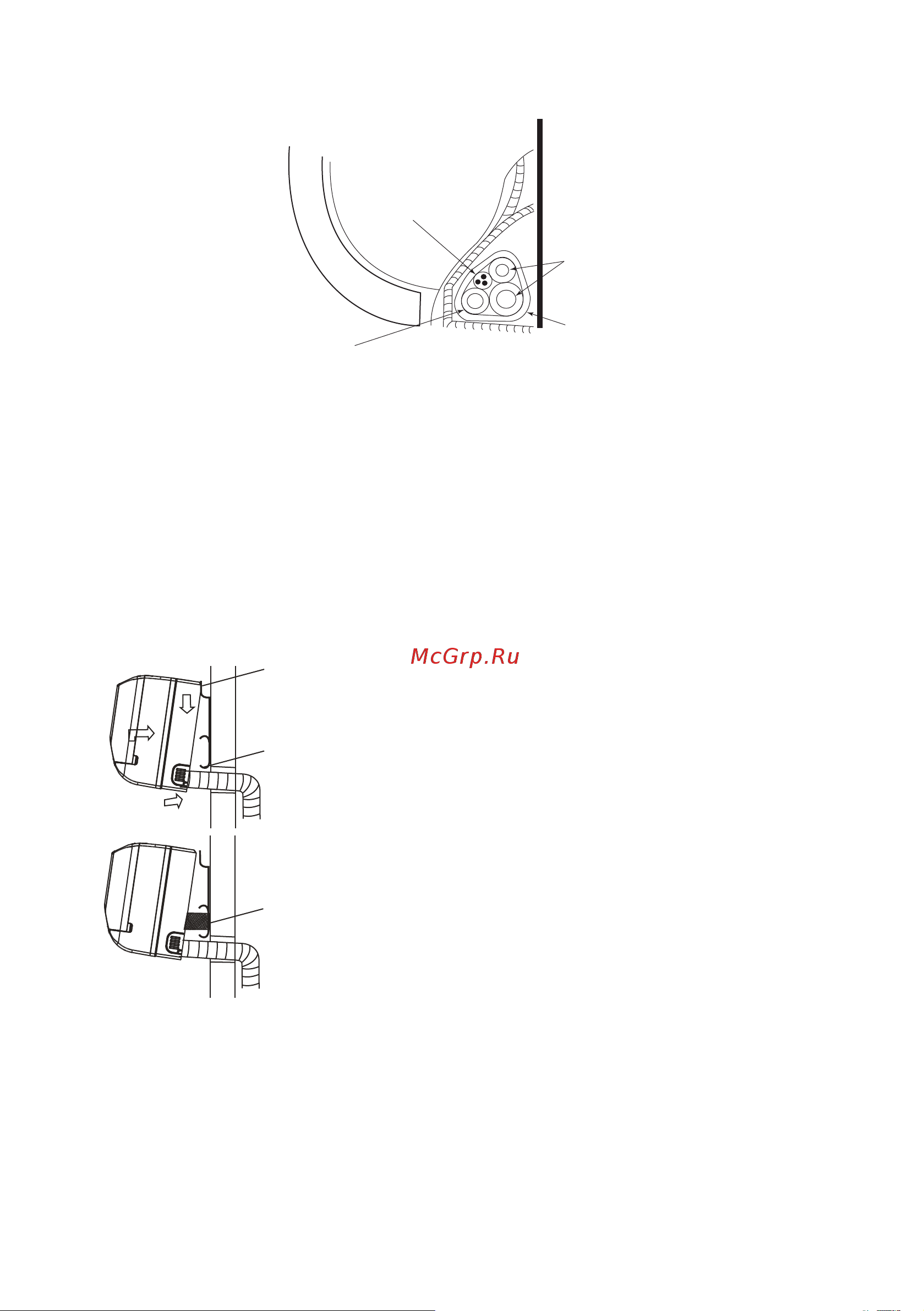

Установка внутреннего блока
1. Пропустите трубы через отверстие в
стене.
2. Наденьте блок на верхние защелки мон-
тажной панели, закрепленной на стене,
вставив направляющие в пазы корпуса.
Подвигайте из стороны в сторону, чтобы
убедиться в правильности крепления.
3. Для удобства подключения можно поста-
вить упор между блоком и стеной. После
окончания всех подключений уберите его.
ȼɟɪɯɧɹɹ ɡɚɳɟɥɤɚ
ɇɢɠɧɹɹ ɡɚɳɟɥɤɚ
ɍɩɨɪ
4. Соедините трубопроводы (посмотрите
раздел «Подключение фреонопроводов»).
5. Свяжите вместе трубы, межблочный ка-
бель и трубку отвода конденсата монтаж-
ным скотчем.
6. Прижмите нижнюю часть корпуса к стене,
проследив, чтобы нижние защелки мон-
тажной пластины вошли внутрь корпуса.
7. Подвигайте блок из стороны в сторону для
проверки надежности крепления.
Внимание!
Подключите сначала внутренний блок,
после этого подключайте наружный.
Убедитесь в надежности и герметич-
ности всех соединений отвода конден-
сата. Проверьте, чтобы трубопровод
отвода конденсата располагался в
нижней части связки.
Проверьте надежность теплоизоля-
ции трубопроводов.
Никогда не обматывайте и не пере-
плетайте питающий кабель с другими
проводами.
