6

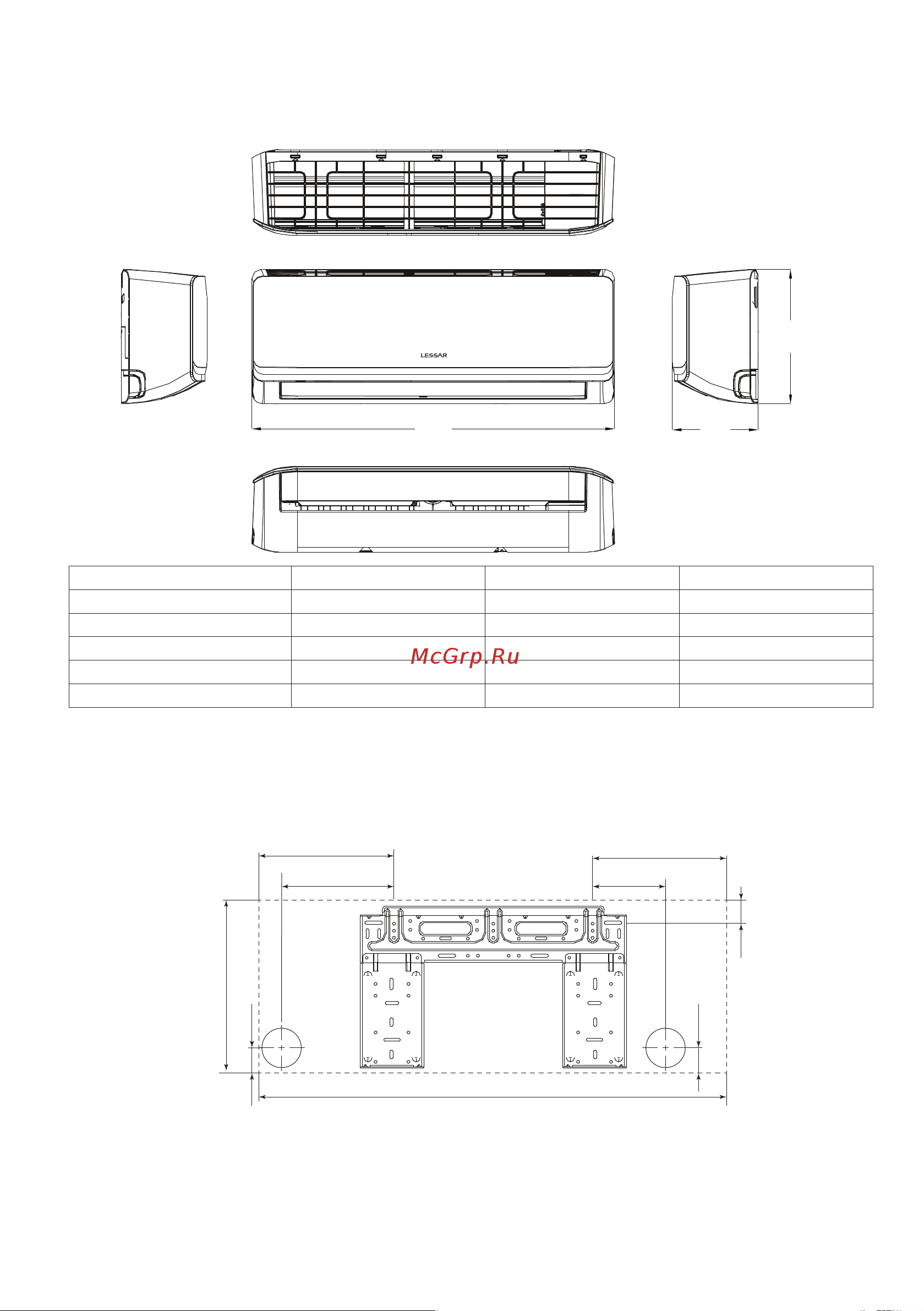

2. Габаритные размеры
Внутренний блок
W
D
H
Модель W, мм D, мм H, мм
LS/LU-H07KLA2AВ 722 187 290
LS/LU-H09KLA2AВ 722 187 290
LS/LU-H12KLA2AВ 802 189 297
LS/LU-H18KLA2AВ 965 215 319
LS/LU-H24KLA2AВ 1080 226 335
Монтажная панель
LS-H07KLA2AВ, LS-H09KLA2AВ
722
205
101
290
49
Ɉɬɜɟɪɫɬɢɟɞɥɹ
ɬɪɭɛɨɩɪɨɜɨɞɨɜ
ɯɥɚɞɚɝɟɧɬɚØ65
Ɉɬɜɟɪɫɬɢɟɞɥɹ
ɬɪɭɛɨɩɪɨɜɨɞɨɜ
ɯɥɚɞɚɝɟɧɬɚØ65
Ʉɨɧɬɭɪɜɧɭɬɪɟɧɧɟɝɨɛɥɨɤɚ
ɨɛɨɡɧɚɱɟɧɩɪɟɪɵɜɢɫɬɨɣɥɢɧɢɟɣ
179
136
37
49
