Процедура проверки
Порядок действий.
1. Плотно закройте (завинтите) заглушки на
всех портах наружного блока.

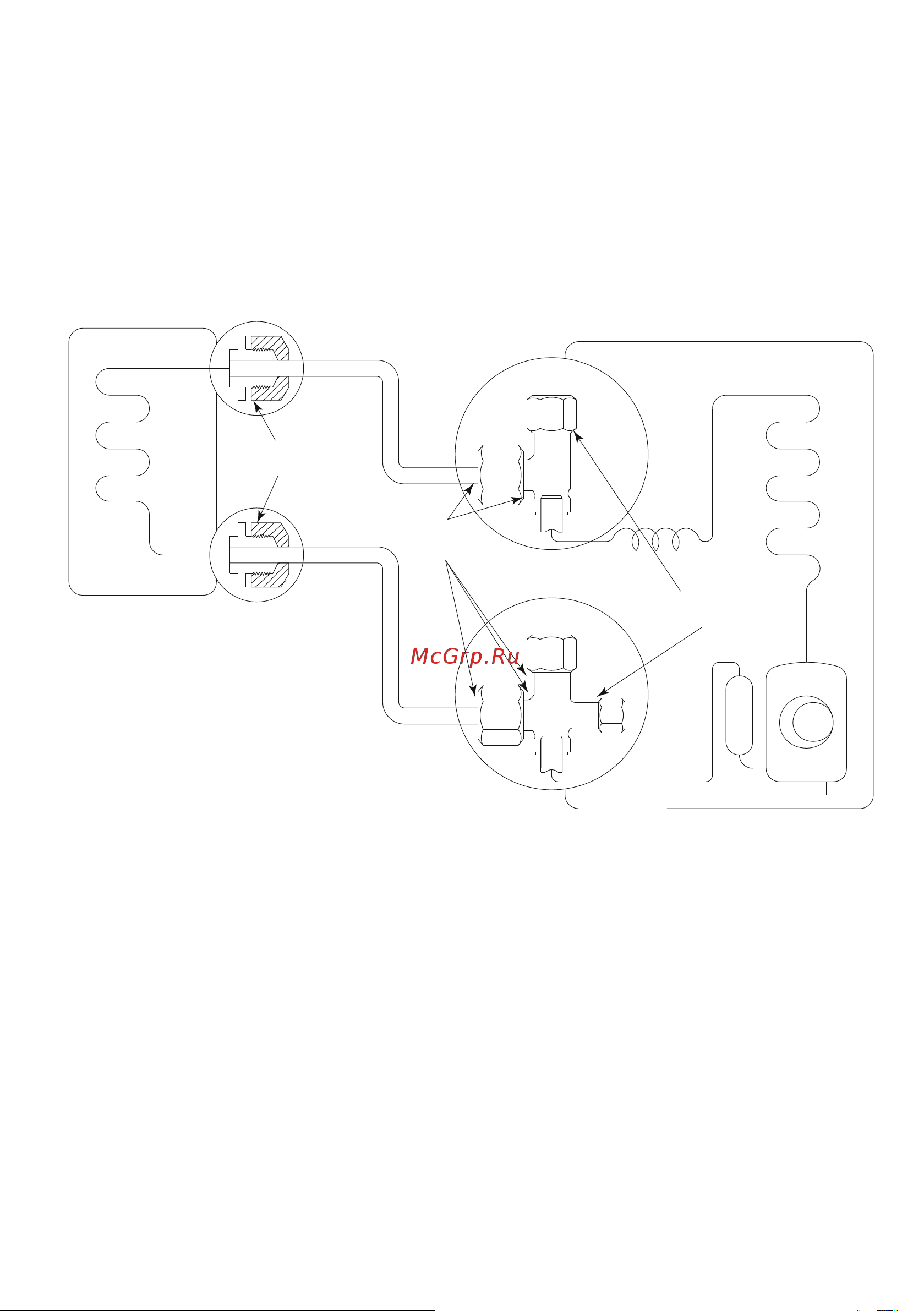

2. Проверьте с помощью течеискателя или
мыльной пены отсутствие утечек в точках
проверки. Точки проверки обозначены на
рисунке ниже.
Точка проверки 1: место соединения
трубопроводов с внутренним блоком
(гайки и штуцера).
Точка проверки 2: место соединения
трубопроводов с наружным
блоком
(гайки), защитные колпачки на вентилях.
При наличии утечек отключите оборудо-
вание, закройте порты с помощью шести-
гранных ключей, отключите оборудование
от электропитания и произведите пере-
монтаж. В случае утечки из-под заглу-
шек обратитесь в ближайший сервисный
центр.
(Наружный блок)
(Внутренний
блок)
(Сторона жидкости)
(Сторона газа)
Точки
проверки
Точки
проверки
Точки
проверки
Внимание!
Заправляйте систему только в жид-
кой фазе! Заправка газом может вы-
звать разбалансировку состава смеси
и привести к неисправности оборудо-
вания!
Помните, что хладагент R410A явля-
ется очень гигроскопичным, и если ги-
дравлический контур наружного блока
либо всей системы был открыт для
доступа атмосферного воздуха более
чем на 5 минут
, потребуется вакууми-
рование всей системы в течении ми-
нимум 30 минут. Если гидравлический
контур был открыт более 20 минут,
потребуется полная смена масла в
компрессоре.
