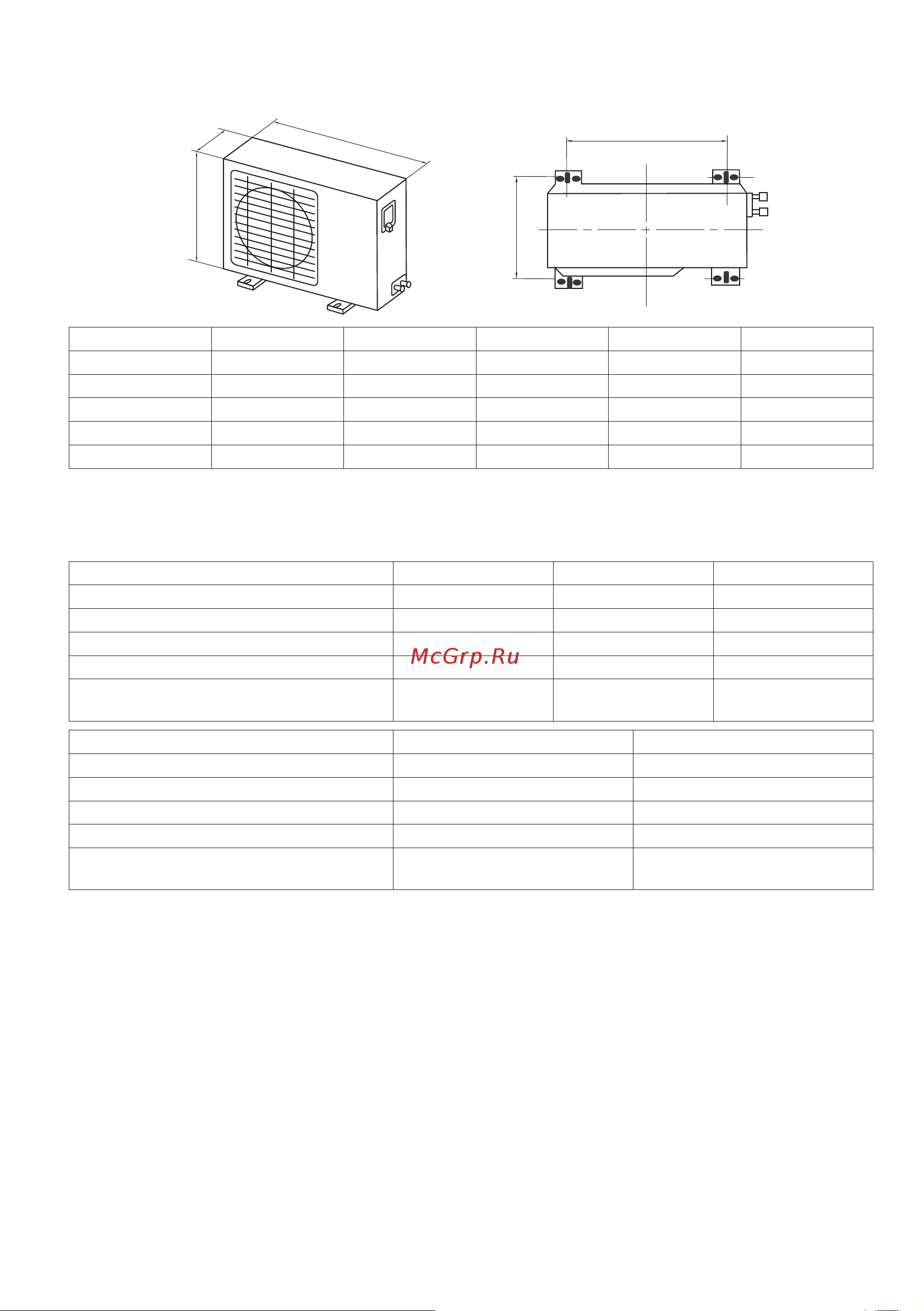

Lessar LS-H12KLA2AB/LU-H12KLA2AB [8/36] Диаметры трубопроводов
![Lessar LS-H18KLA2AB/LU-H18KLA2AB [8/36] Диаметры трубопроводов](/views2/1844070/page8/bg8.png)
8
Наружный блок
F
G
K
M
N
Модель F, мм K, мм G, мм M, мм N, мм
LU-H07KLA2AВ 700 550 270 450 275
LU-H09KLA2AВ 700 550 270 450 275
LU-H12KLA2AВ 770 555 300 487 298
LU-H18KLA2AВ 770 555 300 487 298
LU-H24KLA2AВ 845 702 363 540 350
Диаметры трубопроводов
LS/LU-H07KLA2AВ LS/LU-H09KLA2AВ LS/LU-H12KLA2AВ
Нагнетание (жидкость), мм Ø 6.35 (1/4) Ø 6.35 (1/4) Ø 6.35 (1/4)
Всасывание (газ), мм Ø 9.53 (3/8) Ø 9.53 (3/8) Ø 12.7 (1/2)
Максимальная длина трубопровода, м 20 20 20
Максимальный перепад высот, м 888
Дозаправка хладагентом, грамм на каждый
метр свыше 5
20 20 20
LS/LU-H18KLA2AВ LS/LU-H24KLA2AВ
Нагнетание (жидкость), мм Ø 6.35 (1/4) Ø 9.53 (3/8)
Всасывание (газ), мм Ø 12.7 (1/2) Ø 15.9 (5/8)
Максимальная длина трубопровода, м 25 25
Максимальный перепад высот, м 10 10
Дозаправка хладагентом, грамм на каждый
метр свыше 5
20 40
Внимание!
Стандартная заводская заправка блока рассчитана на магистраль длиной 5 м.
Строго запрещается вместо вакуумирования продувать магистрали хладагентом!
Это может привести к поломке оборудования!
При установке оборудования в конфигурации «наружный блок выше внутреннего
блока» обязательно установите маслоподъемные петли через каждые 3 м подъема.
