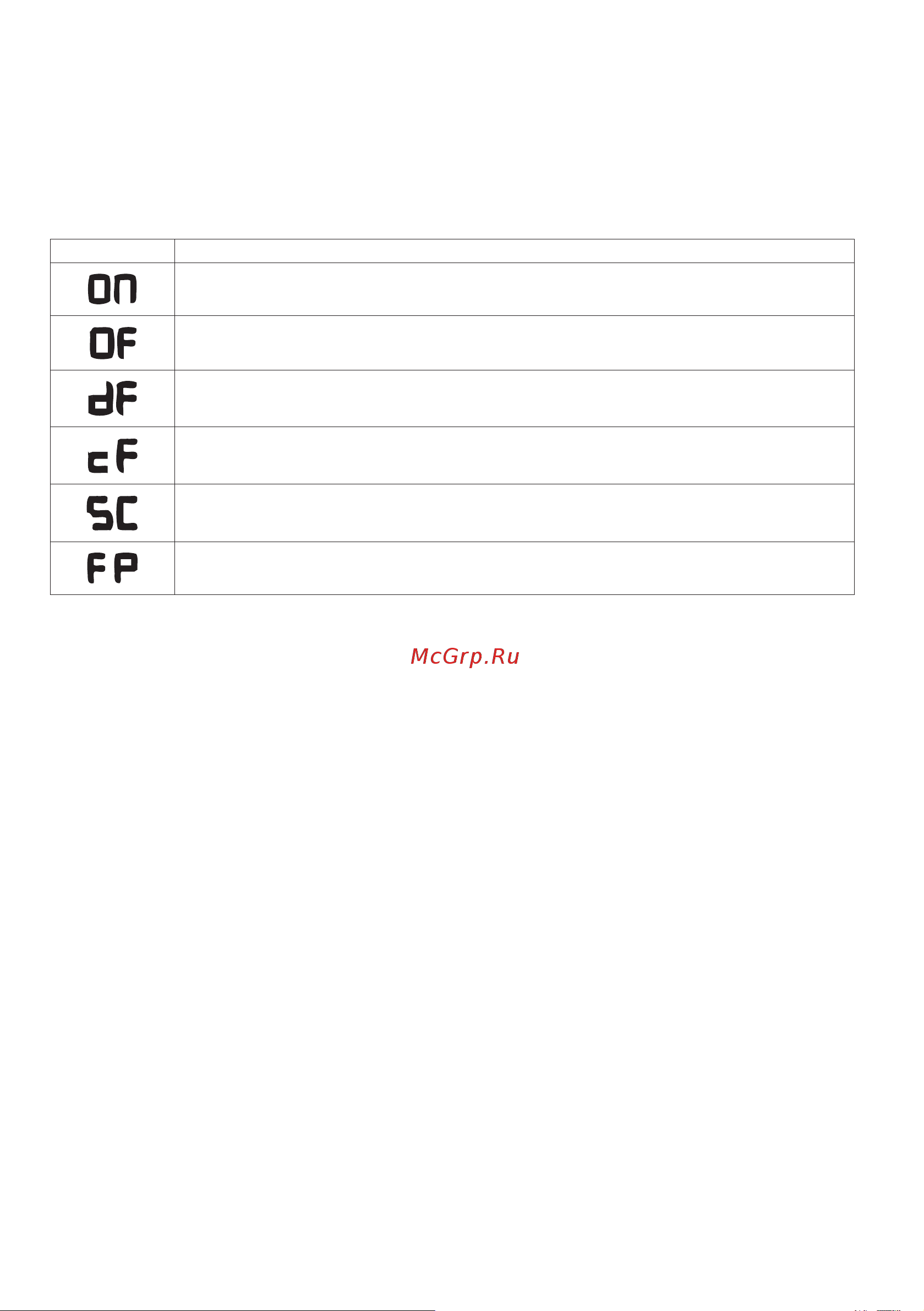

7. Дисплей передней панели
Внутренний блок оснащен дисплеем скрыто-
го типа, позволяющим проецировать инди-
кацию о работе кондиционера прямо через
переднюю панель.
В рабочем режиме отображаются настройки
температуры.
В режиме вентиляции (FAN) отображается те-
кущая температура в помещении.
При необходимости отображаются коды са-
модиагностики.
Значок Значение
Индикатор включения. Горит в течении трех секунд при активации таймера, жалюзи, турбо-
режима или тихого режима
Индикатор выключения. Горит в течении трех секунд при деактивации таймера, жалюзи,
турбо-режима или тихого режима
Индикация режима оттаивания
Индикация режима предотвращения подачи холодного воздуха в помещение в режиме
обогрева
Индикация работы автоматической очистки (опция)
Индикация работы режима «Обогрев 8 °С» (опция)
