22
Удаление воздуха
Порядок действий.
(Рекомендации по использованию раздаточ-
ной гребенки см. в руководстве по эксплуата-
ции заправочной станции.)
Отверните и снимите технологические гайки
2- и 3-ходовых запорных вентилей, соеди-
ните заправочный шланг раздаточной гре-
бенки с технологической муфтой 3-ходового
запорного вентиля. При этом оба вентиля
должны быть закрыты. Соедините патрубок
заправочного шланга с
вакуумным насосом.
Полностью откройте сторону низкого давле-
ния раздаточной гребенки. Включите вакуум-
ный насос.
Стрелка манометра низкого давления долж-
на постепенно уйти в минусовую зону. Через
15 минут работы насоса проверьте показа-
ния. Стрелка должна показывать (–1 кг/см
2
)
или ниже. Если стрелка показывает положи-
тельное давление или 0, вероятно в системе
есть негерметичное соединение или повреж-
дение трубопровода. Устраните неисправ-
ность и выполните вакуумирование заново.
Поврежденный участок можно найти, опрес-
совав трубопровод азотом под давлением до
25 кг/см
2
.
Вакуумируйте систему не менее 30 минут.
Если манометр показывает давление (–1 кг/
см
2
) и ниже, закройте клапан низкого давле-
ния на гребенке, выключите насос и оставьте
на 5 минут систему с подключенным маноме-
трическим коллектором (гребенкой).
Если давление не поднимается, откройте
запорные вентили наружного блока, чтобы
обеспечить проток хладагента через трубо-
провод, соединяющий наружный блок с вну-
тренним. После этого быстро отсоедините
шланг от сервисного порта и завинтите герме-
тизирующую гайку. Проверьте герметичность
соединений с помощью течеискателя или
мыльной пены. Закройте места соединений
термоизолирующей оболочкой и закрепите
ее лентой. Некачественная изоляция может
быть причиной образования конденсата.

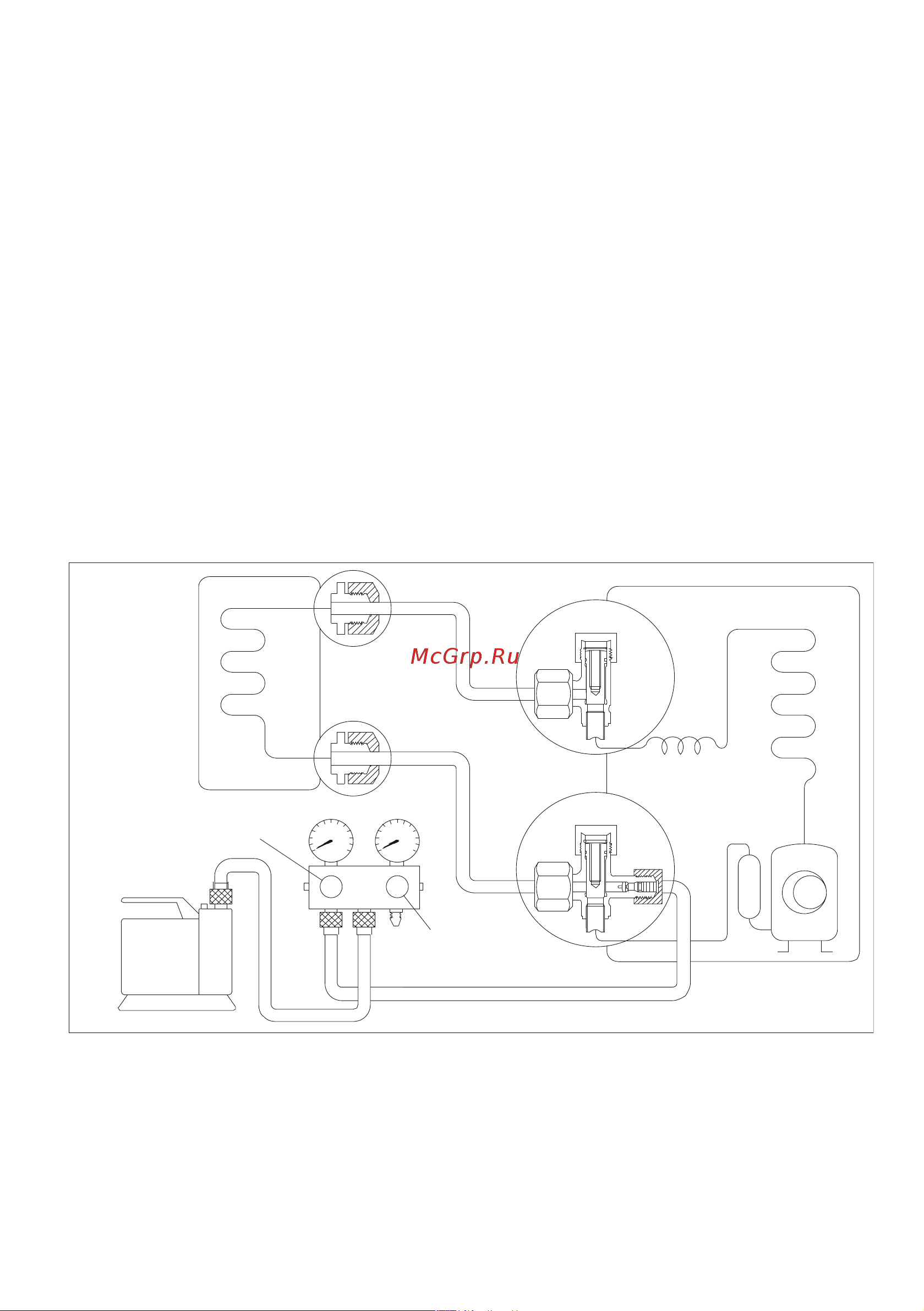

Lo Hi
(Внутренний
блок)
(Сторона жидкости)
(Наружный блок)
2-ходовой
клапан
3-ходовой
клапан
Закрыто
Закрыто
Закрыто
Открыто
Вакуумный
насос
(Сторона газа)
