21
ƏƾƸƺƽǀƱƼƹƺƱưƬƮƷƱƹƴƱ
ƑƬƶƿƿƸ
ƑƬƶƿƿƸƹƬNjƽƿDŽƶƬ",ǃƬƽƬ#
ƟƱƽƾ"+ǃƬƽ#
ƒƺƭƬƮƷƱƹƴƱǁƷƬưƬƯƱƹƾƬ
ƒƺƭƬƮƷƱƹƴƱƬƳƺƾƬ
ƑƬƶƿƿƸƹƬNjƽƿDŽƶƬ"+ǃƬƽ#

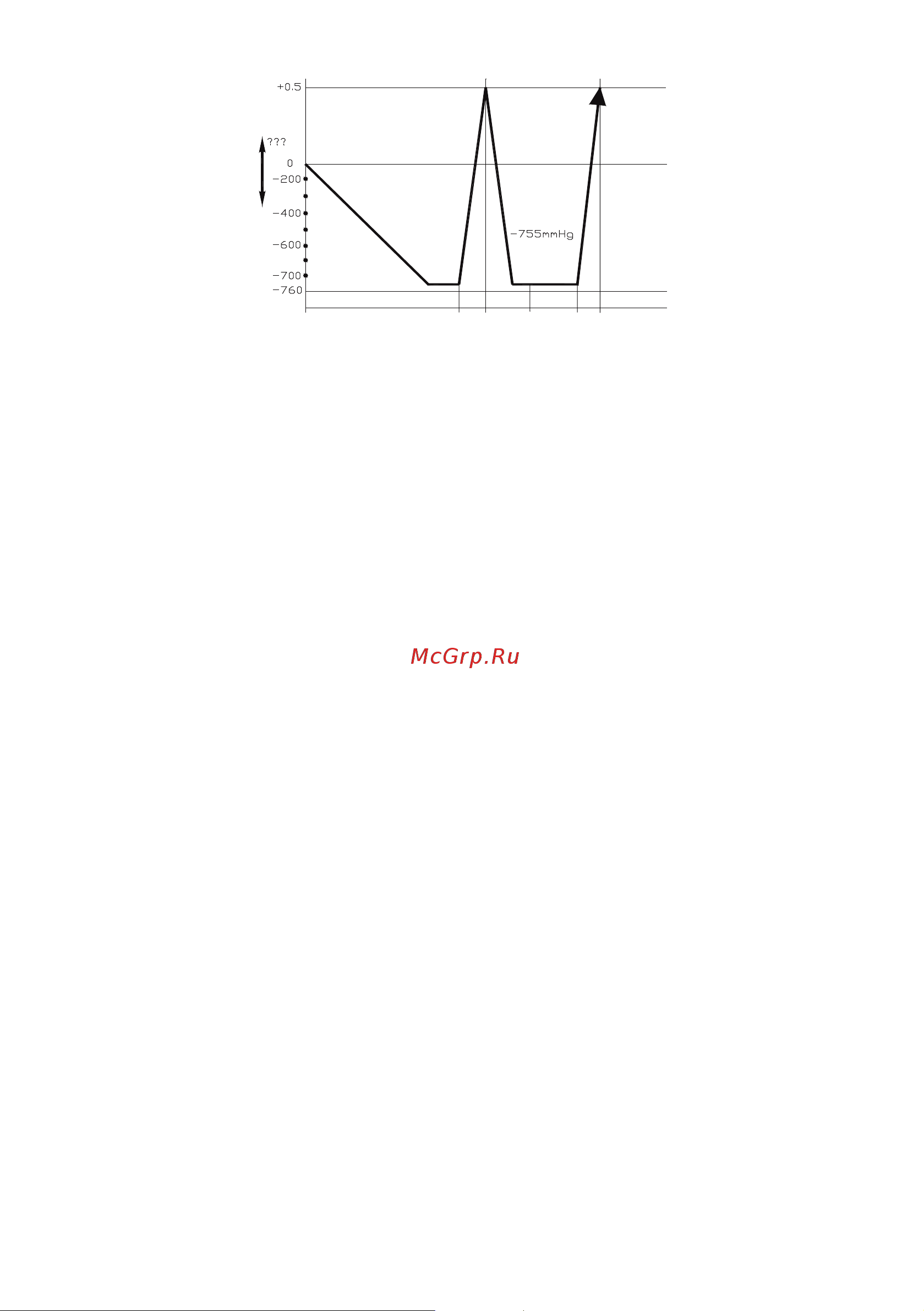

После первого вакуумирования добавьте в
контур осушенный азот при давлении до 25 кг/
см
2
на 30 минут. Удалите азот и снова отваку-
умируйте систему. После проверки на утечку
добавьте хладагент.
Так же рекомендуем при работе с блоками с
относительно небольшим содержанием воды
при монтаже использовать фильтры типа
ADKS или ADK с фильтр-вставкой (разборные
и неразборные) производства ALCO Controls
или других производителей с аналогичными
характеристиками водопоглощения и нейтра-
лизации кислоты. Фильтр устанавливается на
жидкостной линии для удаления влаги или на
газовой линии для нейтрализации кислоты и
фильтрации хладагента. Система должна ва-
куумироваться вместе с фильтром!
Внимание!
Пожалуйста, обратите внимание на сле-
дующие моменты. Это важно!
Любая пайка трубопроводов при рабо-
те с R410A должна осуществляться
только под азотом! Пайка
в воздушной
среде запрещена, так как оборудова-
ние может выйти из строя!
R410A — негорючий газ. При сопри-
косновении с пламенем или горячими
поверхностями разлагается с образо-
ванием высокотоксичных продуктов.
Контакт с некоторыми активными
металлами при определенных усло-
виях (например, при очень высоких
температурах и/или давлении) может
привести к взрыву
или возгоранию.
Строго соблюдайте правила техники
безопасности при работе с хладаген-
том!
Дозаправка хладагентом должна осу-
ществляться только в жидкой фазе!
Заправка газом может привезти к вы-
ходу оборудования из строя, так как
хладагент R410A является двойной
квазиазеотропной смесью гидроф-
торуглеродов R32 и R125, и заправка
газом может привести к разбаланси-
ровке состава смеси.
Пожалуйста, помните, что сервис-
ные штуцеры на оборудовании с R410A
имеют увеличенный диаметр и требу-
ют специальных шлангов либо пере-
ходников для работы!
При поиске утечек хладагентов R410A
бесполезно и небезопасно использо-
вать газопламенную горелку (тече-
искатель на основе горения пропана)!
Используйте аппаратный комплекс
для поиска утечек с насадками под
нужный газ!
