23
Заправка
Порядок действий.
1. Подсоедините шланг к заправочному бал-
лону.
2. Вытесните воздух из шланга фреоном,
немного приоткрыв клапан заправочного
баллона.
3. Откройте клапан заправочного баллона.
4. Приоткройте клапан низкого давления на
гребенке (манометрическом коллекторе) и
вытесните воздух.
5. Не закрывая клапан, плотно подсоедини-
те шланг к сервисному порту 3-ходового
клапана наружного блока
6. Заправьте
систему. Заправляйте оборудо-
вание жидким хладагентом.
7. Для окончания заправки, закройте клапан
низкого давления гребенки (манометриче-
ский коллектор).
8. Быстро отсоедините заправочный шланг
от сервисного порта 3-ходового клапана.
9. Установите заглушки на сервисный порт и
на порты для открытия вентилей (под ше-
стигранный ключ).
10. Обязательно проведите проверку гидрав-
лического контура на возможные
утечки,
проверку производите в точках проверки
с помощью течеискателя или мыльной
пены.
Используйте динамометрический ключ для
затяжки соединений с усилием 18 Н·м. Про-
верьте отсутствие утечек.

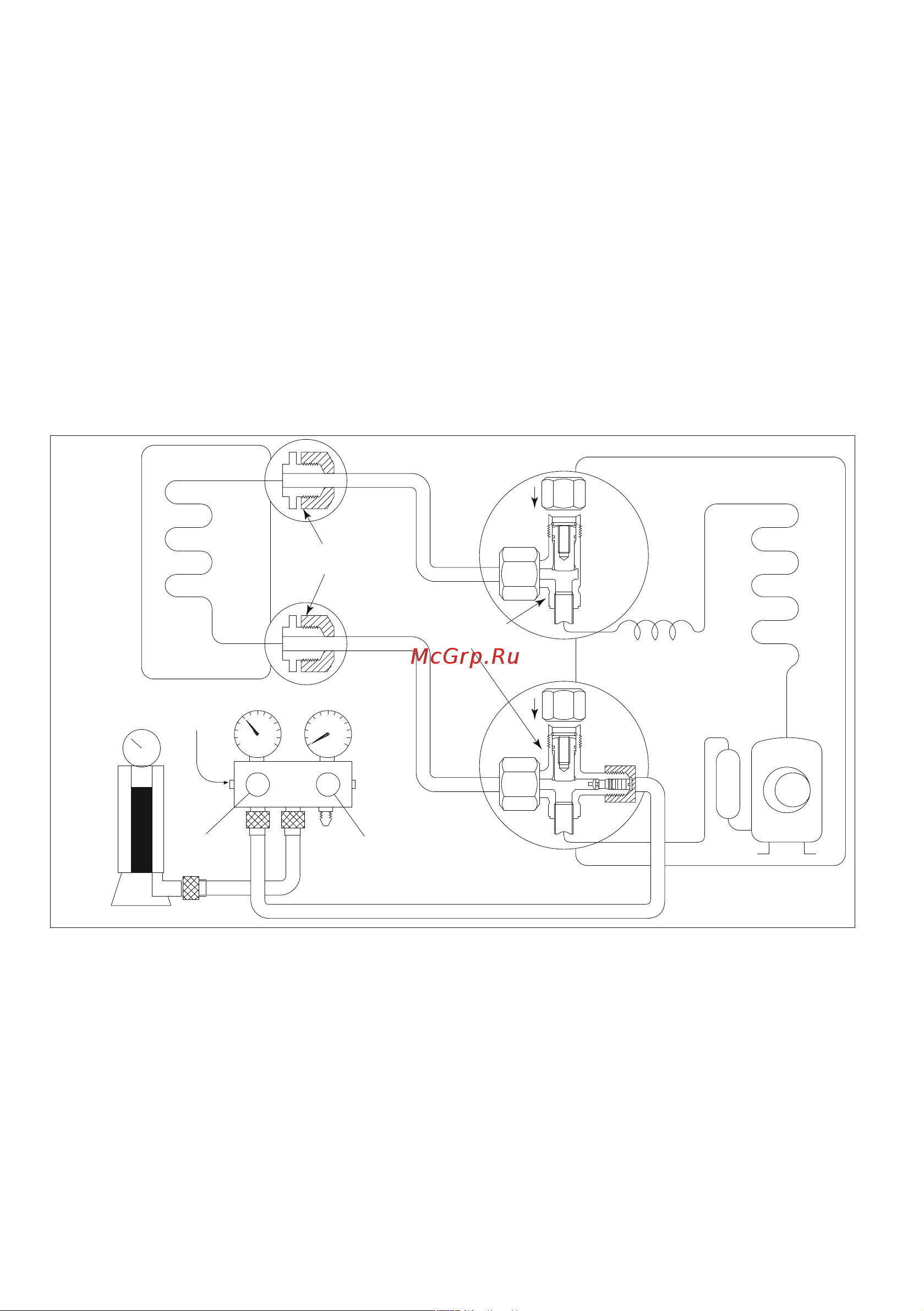

Lo Hi
(Наружный блок)
Зарядная
станция
Обратный
клапан
Открыто
Открыто
Открыто
(Внутренний
блок)
(Сторона жидкости)
2-ходовой
клапан
3-ходовой
клапан
Закрыто
(Сторона газа)
Точки
проверки
Точки
проверки
