20
6. Заправка хладагентом
Внимание!
Перед запуском кондиционера обязатель-
но удалите воздух из кондиционера! В
противном случае воздух, оставшийся в
системе, может вызвать сбои в работе
кондиционера и привести к серьезным
неисправностям! При работе с хладоген-
том R410A рекомендуется использовать
2-ступенчатый вакуумный насос, что бы
избежать попадания масла из вакуумного
насоса в холодильный контур!
Подробности
по вакуумированию систе-
мы приведены в разделе «Удаление возду-
ха вакуумным насосом».
Удаление воздуха вакуумным насосом
Внимание!
При работе с R410A требуется обяза-
тельное удаление воздуха двухступен-
чатым вакуумным насосом с обратным
клапаном для предотвращения попада-
ния масла вакуумного насоса в гидравли-
ческий контур! Используйте правильное
оборудование при работе.
Общая информация
Как известно, вода кипит при 100 °С при нор-
мальном атмосферном давлении. Но при
падении давления температура кипения зна-
чительно снижается. Именно поэтому, чтобы
удалить всю влагу из системы, применяется

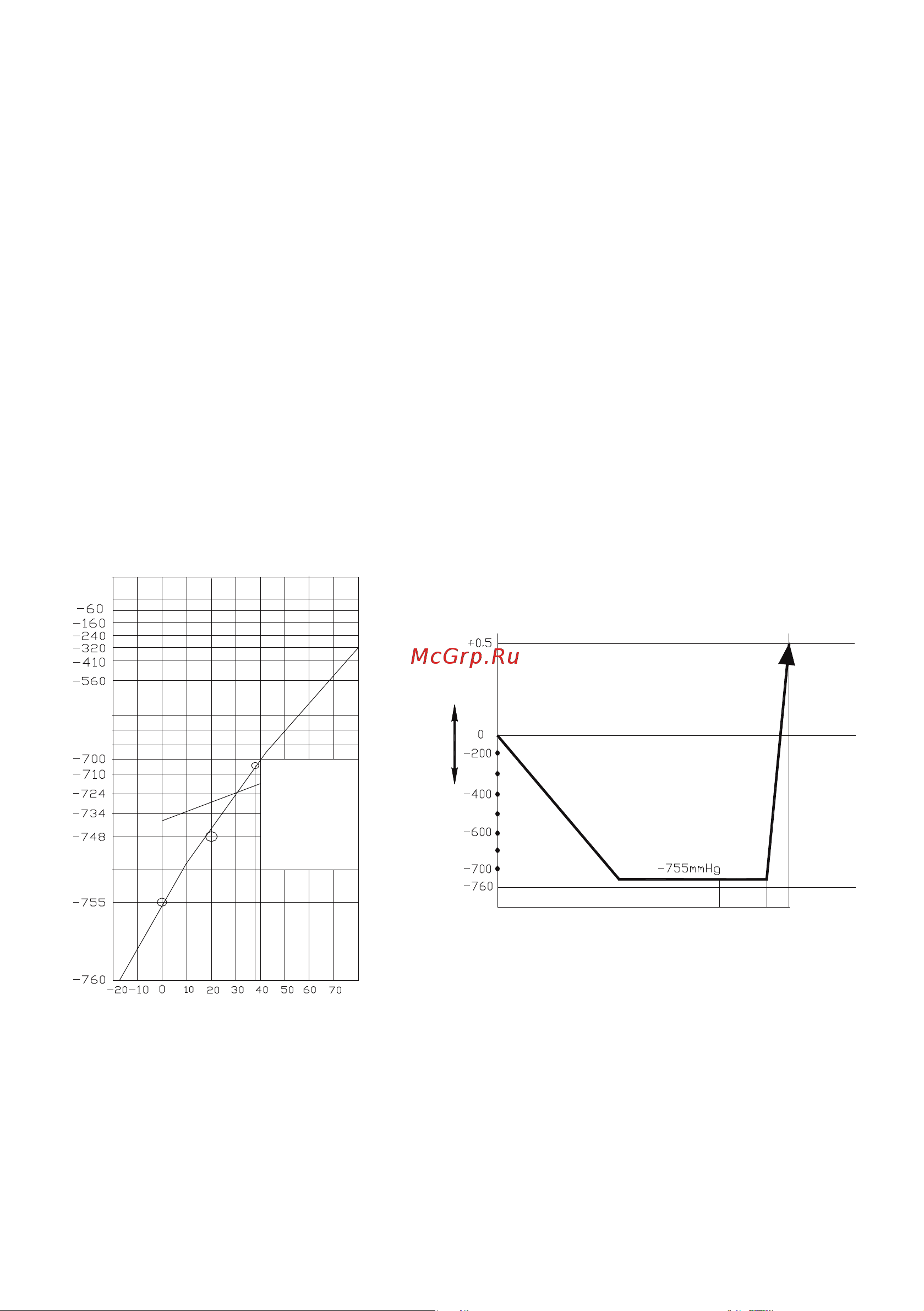

вакуумирование. На графике ниже приведе-
ны необходимые параметры для полного уда-
ления влаги и нормальной работы системы.
ƟƱƸƻ(
ƛƾƹƺƽƴƾƱƷLjƹƺƱưƬƮƷƱƹƴƱ
ƟƺǃƶƬ
ƳƬƸƱƼƳƬƹƴNj
ƚƱƺƭǁƺưƴƸLJƵ
ƿƼƺƮƱƹLj
ƮƬƶƿƿƸƬ
ƏƾƸƺƽǀƱƼƹƺƱưƬƮƷƱƹƴƱ
ƑƬƶƿƿƸ
ƑƼƱƸNj
ƑƬƶƿƿƸƹƬNjƽƿDŽƶƬ",ǃƬƽƬ#
ƟƱƽƾ"+ǃƬƽ#
ƒƺƭƬƮƷƱƹƴƱ
ǁƷƬưƬƯƱƹƾƬ
При первой установке блока на только что по-
ставленные трубопроводы нет необходимо-
сти вакуумировать систему 2 часа, при усло-
вии, что установка трубопроводов проходила
при отсутствии атмосферных осадков, и при
относительной влажности воздуха не более
60%. Вполне достаточно 30 минут. Если
установка трубопроводов проходила под ат-
мосферными осадками или при повышенной
влажности, необходимо проводить вакууми-
рование в полном объеме.
При повторной установке (перемонтаже)
блока, а также при большом количестве воды
в контуре (от 10 гр.) рекомендуем более каче-
ственное вакуумирование согласно графику
ниже.
