Lessar LS-H12KLA2AB/LU-H12KLA2AB [16/36] Подключение фреонопровода
![Lessar LS-H07KLA2AB/LU-H07KLA2AB [16/36] Подключение фреонопровода](/views2/1844070/page16/bg10.png)
16
Ȼɨɥɟɟɫɦ
Ȼɨɥɟɟɫɦ
Ȼɨɥɟɟɫɦ
Ȼɨɥɟɟɫɦ
Ʉɥɸɱ
Ȼɨɥɬ
Ƚɚɣɤɚ

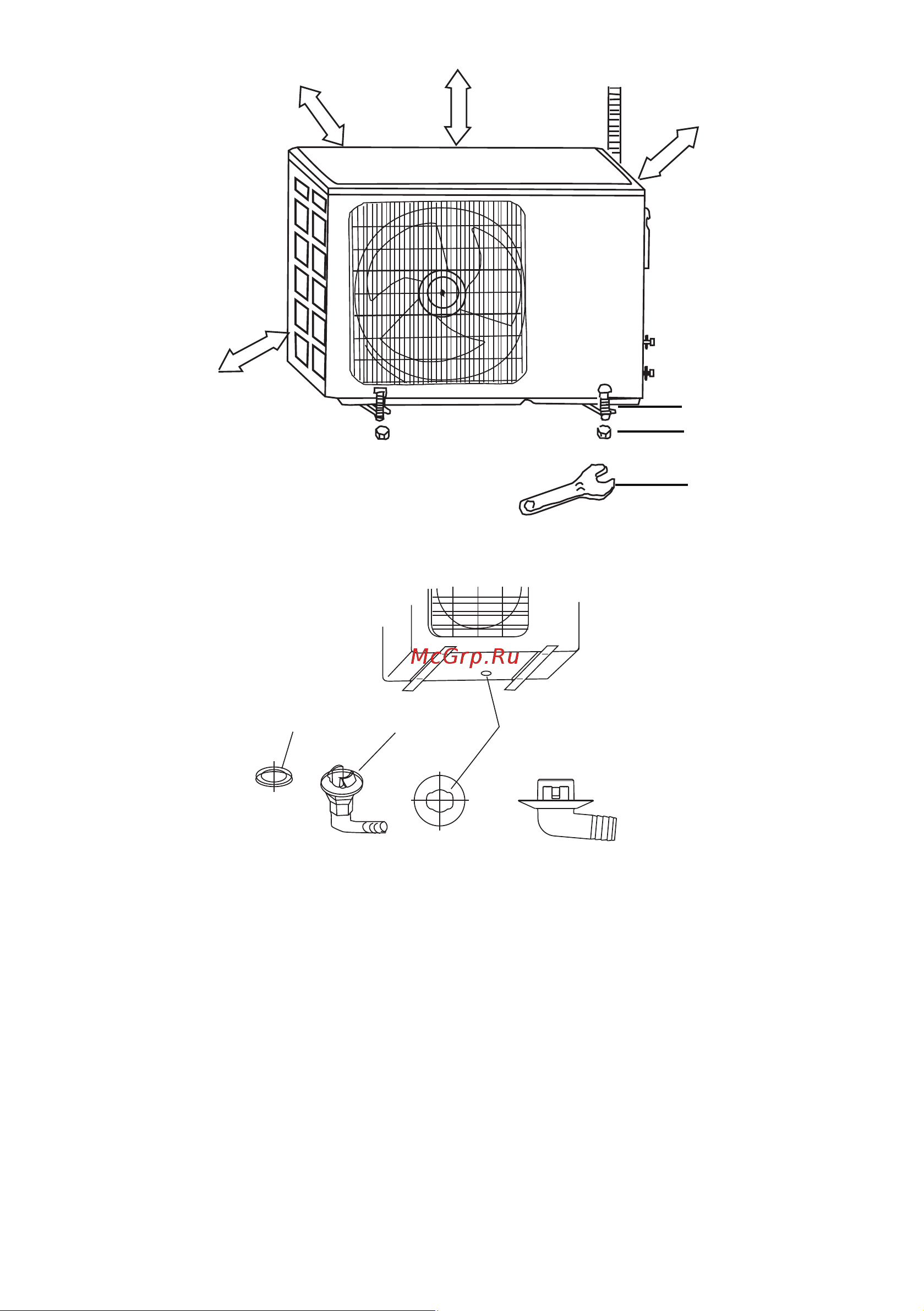

После закрепления блока установите патрубок для слива конденсата с наружного блока.
Вариант штуцера (А или В) зависит от комплекта поставки и модели наружного блока.
Ɉɬɜɟɪɫɬɢɟɞɥɹɫɥɢɜɚ
ɤɨɧɞɟɧɫɚɬɚɜ
ɧɚɪɭɠɧɨɦɛɥɨɤɟ
ɉɪɨɤɥɚɞɤɚ ɒɬɭɰɟɪ
ɒɬɭɰɟɪɬɢɩɚ©Ⱥª ɒɬɭɰɟɪɬɢɩɚ©ȼª
Подключение фреонопровода
Гл а в н о й причиной утечек хладагента явля-
ется некачественное соединение трубопро-
водов. Аккуратно и тщательно выполняйте
подготовку труб.
Замерьте нужное количество трубы и ка-
беля.
Отрежьте трубу. Предусмотрите дополни-
тельное расстояние со стороны наружного
блока. Тру бы не должны идти внатяг.
Для резки труб используйте труборез.
Если резать трубу ножовкой или отрезной
машинкой, срез получится неровным, и
возможно попадание опилок в трубу.
Удалите заусенцы с трубы с помощью
риммера. Для этого опустите зачищаемый
конец трубы вниз, чтобы заусенцы не попа-
ли внутрь трубы. Вращая риммер, полно-
стью удалите заусенцы с трубы.
