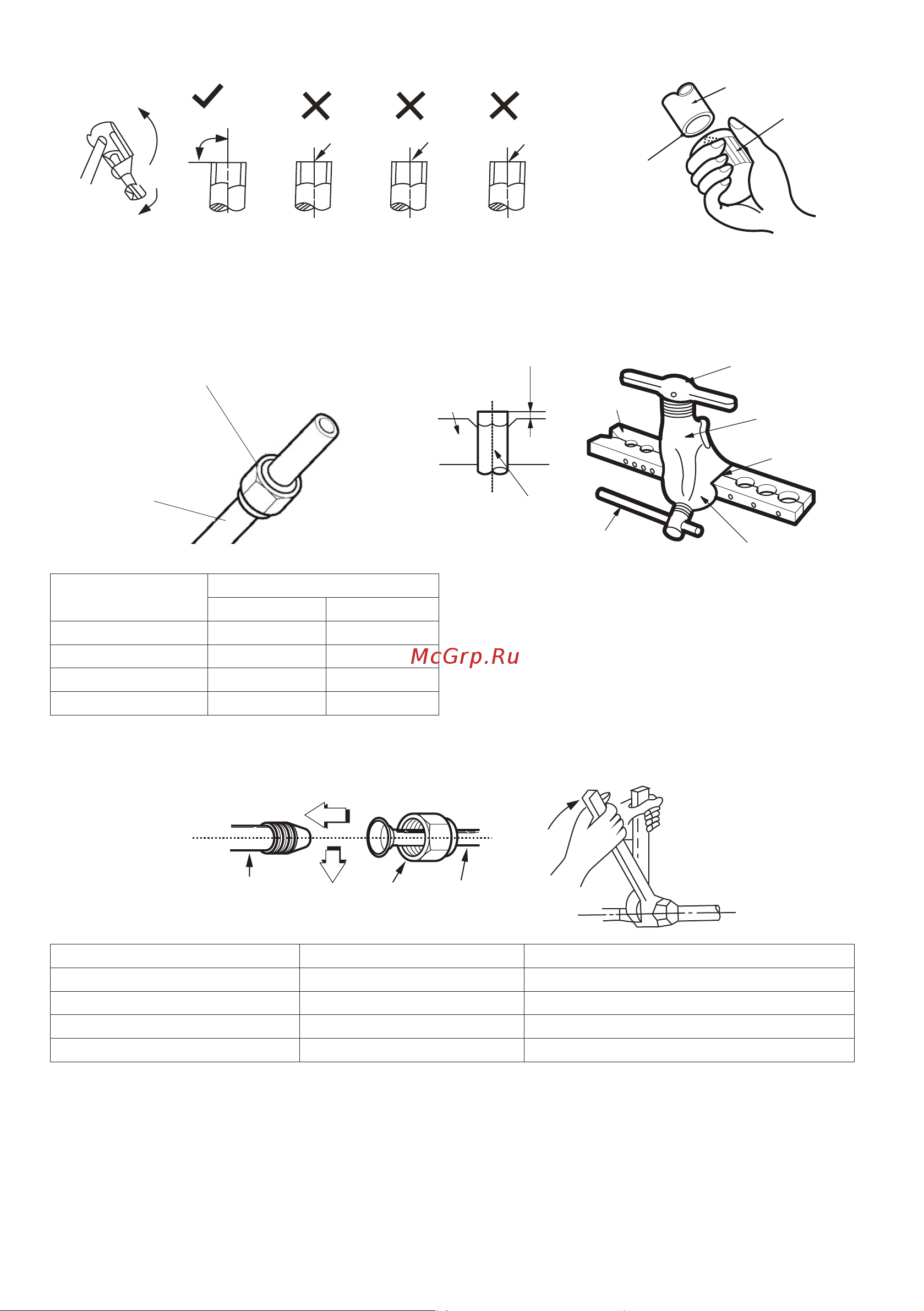

17
ɋɤɨɲɟɧɧɵɣ
90°
ɒɟɪɨɯɨɜɚɬɵɣ Ɂɚɭɫɟɧɰɵ
Ɍɪɭɛɚ
Ɋɢɦɟɪ
ɋɪɟɡ
Подготовьте гайки. Снимите их с труб на
наружном и внутреннем блоках (либо рас-
пакуйте из упаковки, данный вариант за-
висит от модели кондиционера и варианта
поставки), удалите заглушки, и наденьте
гайки на трубы. Помните, что после валь-
цевания это станет невозможным.
Плотно зажмите медную трубу в вальцов-
ке, и развальцуйте трубы.
ɉɥɚɲɤɚ
Ɇɟɞɧɚɹɬɪɭɛɚ
Ɂɚɠɢɦ
Ɇɟɬɤɚ
Ʉɨɧɭɫ
ɋɤɨɛɚ
Ɂɚɠɢɦ
ɉɥɚɲɤɚ
"A"
Ƚɚɣɤɚ
Ɇɟɞɧɚɹɬɪɭɛɚ
Наружный диа-
метр, мм
А, мм
Максимально Минимально
Ø 6,35 1,3 0,7
Ø 9,53 1,6 1,0
Ø 12,7 1,8 1,0
Ø 15,88 2,4 2,2
Вставьте ровно одну трубу в другую. На-
крутите гайку рукой, без усилий. Если сразу
же использовать гаечный ключ для затяж-
ки, высока вероятность сорвать резьбу на
штуцере, после этого штуцер потребует за-
мены в условиях сервисного центра.
Обожмите соединение гаечными ключа-
ми. Обязательно используйте два гаечных
ключа для затяжки
, чтобы не свернуть
трубы. При затяжке контролируйте момент
затяжки.
Ɍɪɭɛɚɜɧɭɬɪɟɧɧɟɝɨ Ƚɚɣɤɚ Ɏɪɟɨɧɨɩɪɨɜɨɞ
ɛɥɨɤɚ
Наружный диаметр, мм Момент усилия, Н·см Дополнительный момент усилия, Н·см
Ø 6,35 1570 (160 кгс) 1960 (200 кгс)
Ø 9,53 2940 (300 кгс) 3430 (350 кгс)
Ø 12,7 4900 (500 кгс) 5390 (550 кгс)
Ø 15,88 7360 (750 кгс) 7850 (800 кгс)
