32

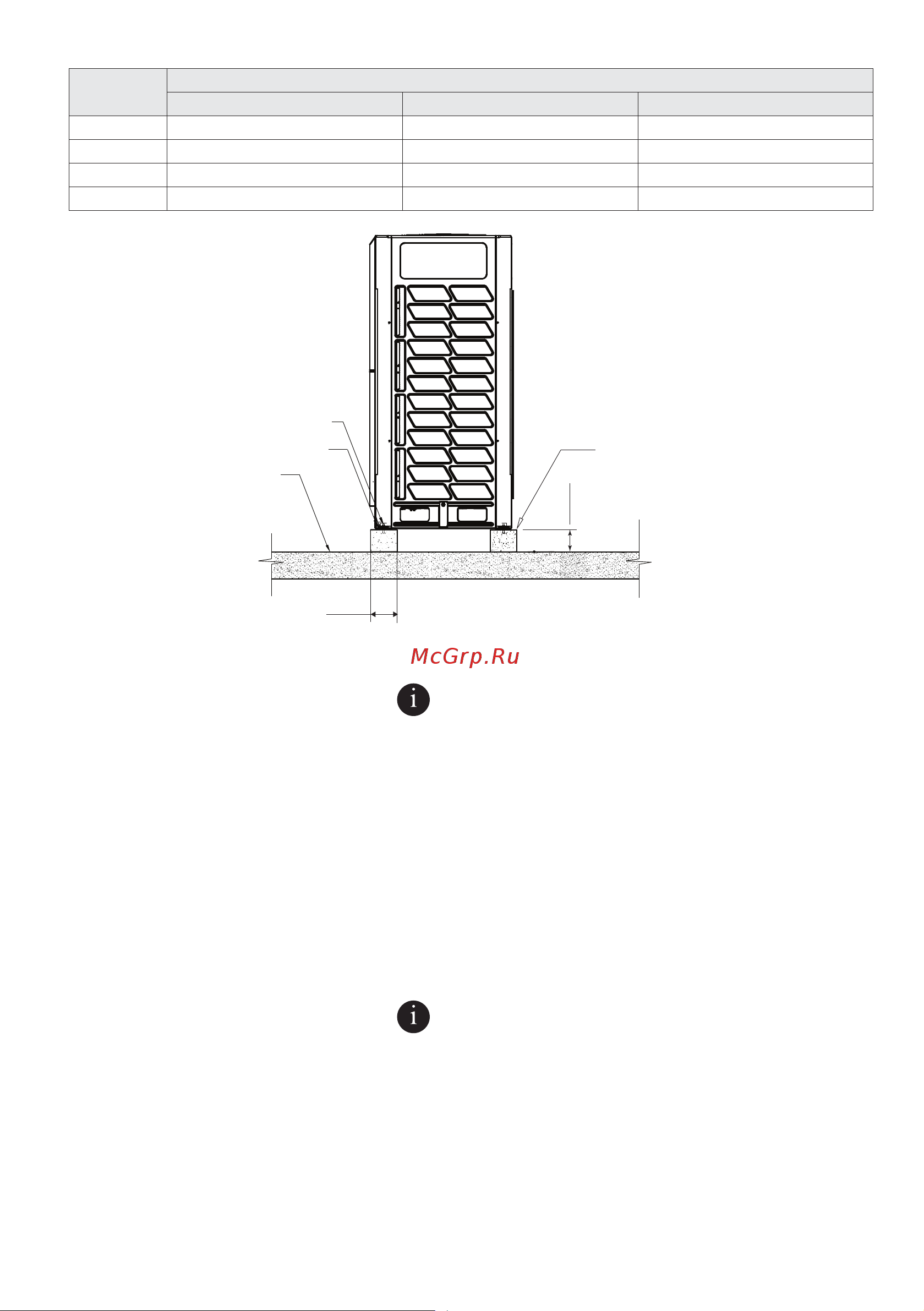

Размер
LUM-HE....ATA4-A
252 / 280 / 335 400 / 450 / 500 / 560 / 615 670 / 730 / 785 / 850 / 900
A, мм 740 1090 1480
B, мм 990 1340 1340
С, мм 723 723 723
D, мм 790 790 790
≥80 мм
Бетонный фундамент
200 мм
Плотное основание
или крыша
Резиновые маты
Болт Ø10 мм
Перед монтажом блока убедитесь, что основание достаточно прочное чтобы выдержать утро-
енный вес блока и вибрацию, возникающую в процессе эксплуатации.
ВНИМАНИЕ!
Некоторые ключевые моменты при устройстве основания или станины для наружного блока.
• Станина наружного блока должна быть прочной и выдерживать тройной вес наружного
блока; крепеж станины к перекрытию или стене должен выдерживать вибрационные на-
грузки при работе наружного блока.
• Станина или фундамент должны быть полностью выровнены для уменьшения уровня
шума при работе.
• При монтаже убедитесь, что осадки и конденсат от наружного блока удаляются полно-
стью и беспрепятственно.
• При монтаже с подводом трубопроводов в нижней части наружного блока станина или
фундамент должны быть устроены так, чтобы нижний край наружного блока находился
на высоте не менее 200 мм от перекрытия.
• Станина или фундамент обеспечивают размещение наружного блока так, чтобы высо-
та снежного покрова была ниже, чем нижняя граница наружного блока.
ВНИМАНИЕ!
• Убедитесь, что наружный блок установлен в сухом, хорошо проветриваемом месте.
• Убедитесь, что шум наружного блока и воздух из вытяжного вентилятора не влияют
на окружающие предметы, на имущество соседей или на элементы вентиляции других
объектов.
• Убедитесь, что наружный блок установлен в месте без прямого воздействия источни-
ков тепла, и место установки блока хорошо проветривается.
• Постарайтесь устанавливать наружный блок так, чтобы минимизировать его загряз-
нение пухом, пылью, или другими загрязнениями.
