80
Управляющие переключатели
На основной плате управления наружного блока расположены управляющие переключатели.
С помощью данных переключателей можно изменять параметры работы системы.

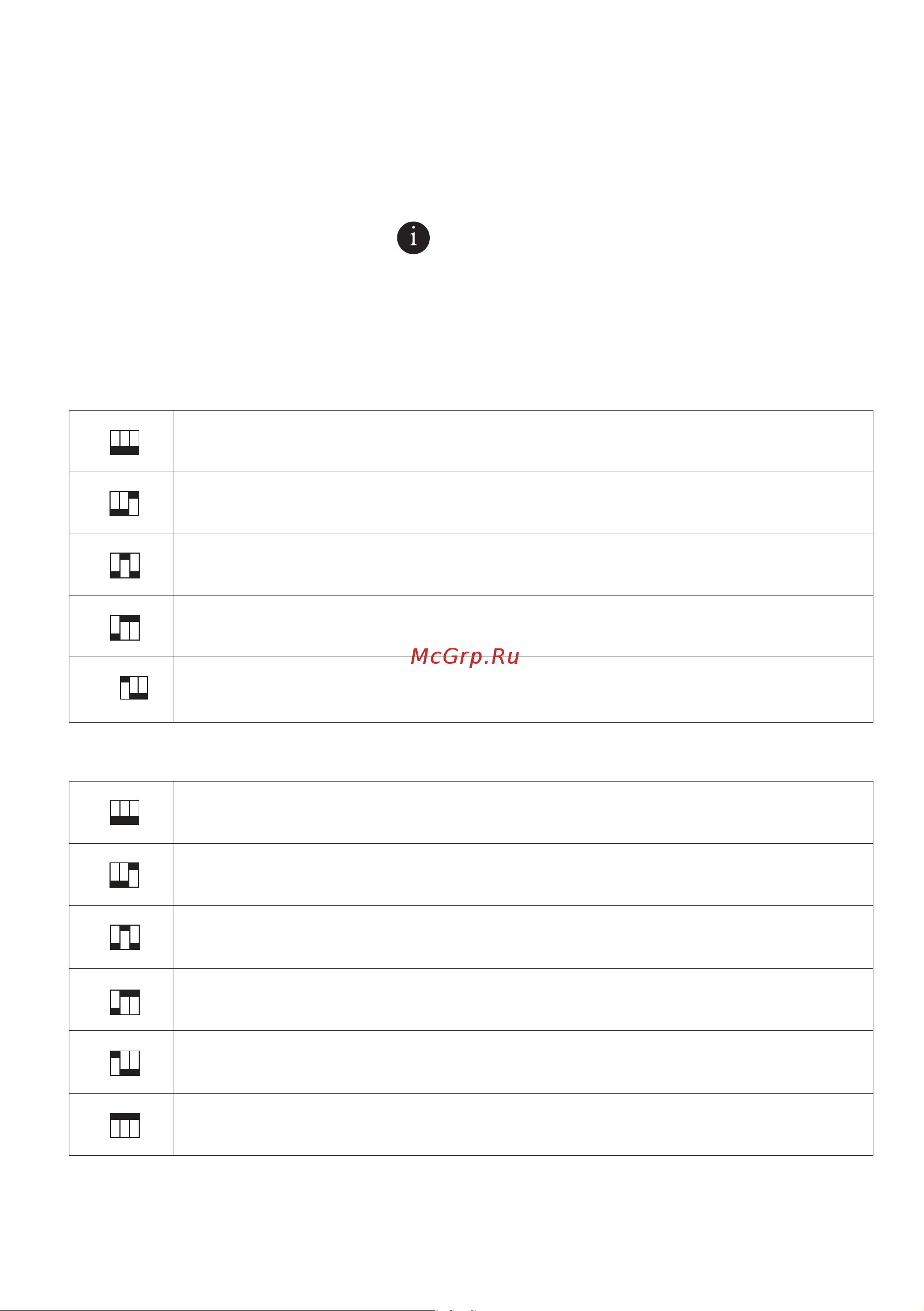

Значения переключателей на плате наружного блока
ВНИМАНИЕ!
Переключение всех переключателей возможно только при отключенном электропита-
нии наружного блока! Если нарушить данное правило и изменить значение переключате-
лей при поданном на плату управления напряжении, возможен выход платы управления
из строя. Так же возможен выход из строя плат управления внутренними блоками из-за
броска напряжения по линии связи.
S4 — выбор статического давления
1 2 3
S4
ON
Статическое давление 0 Па (заводская настройка)
1 2 3
S4
ON
Статическое давление 20 Па
1 2 3
S4
ON
Статическое давление 40 Па (доступно для блоков адаптированных заводом, за-
мена вентиляторов и плат управления)
1 2 3
S4
ON
Статическое давление 60 Па (доступно для блоков адаптированных заводом, за-
мена вентиляторов и плат управления)
1 2 3
S4
ON
зарезервировано
S5 — приоритет режимов работы
1 2 3
S5
ON
Auto приоритет (заводская настройка)
1 2 3
S5
ON
Приоритет охлаждения
1 2 3
S5
ON
Режим приоритета VIP задается внутренним блоком № 63 (заводская настройка)
1 2 3
S5
ON
Работа только в режиме обогрева
1 2 3
S5
ON
Работа только в режиме охлаждения
1 2 3
S5
ON
Настройка режима работы осуществляется центральным контроллером
