67
H /2
H
заглушка
Внутренний блок
Выберите диаметры дренажных труб (соединение дренажных труб к каждому блоку) в соот-
ветствии с расходом внутреннего блока и выберите диаметры основных дренажных трубопро-
водов в соответствии с суммарным расходом внутренних блоков, расположенных выше по по-
току. Расчет общего количества конденсата рекомендуется производить из расчета 0,9 литра
конденсата на 1 кВт в час.

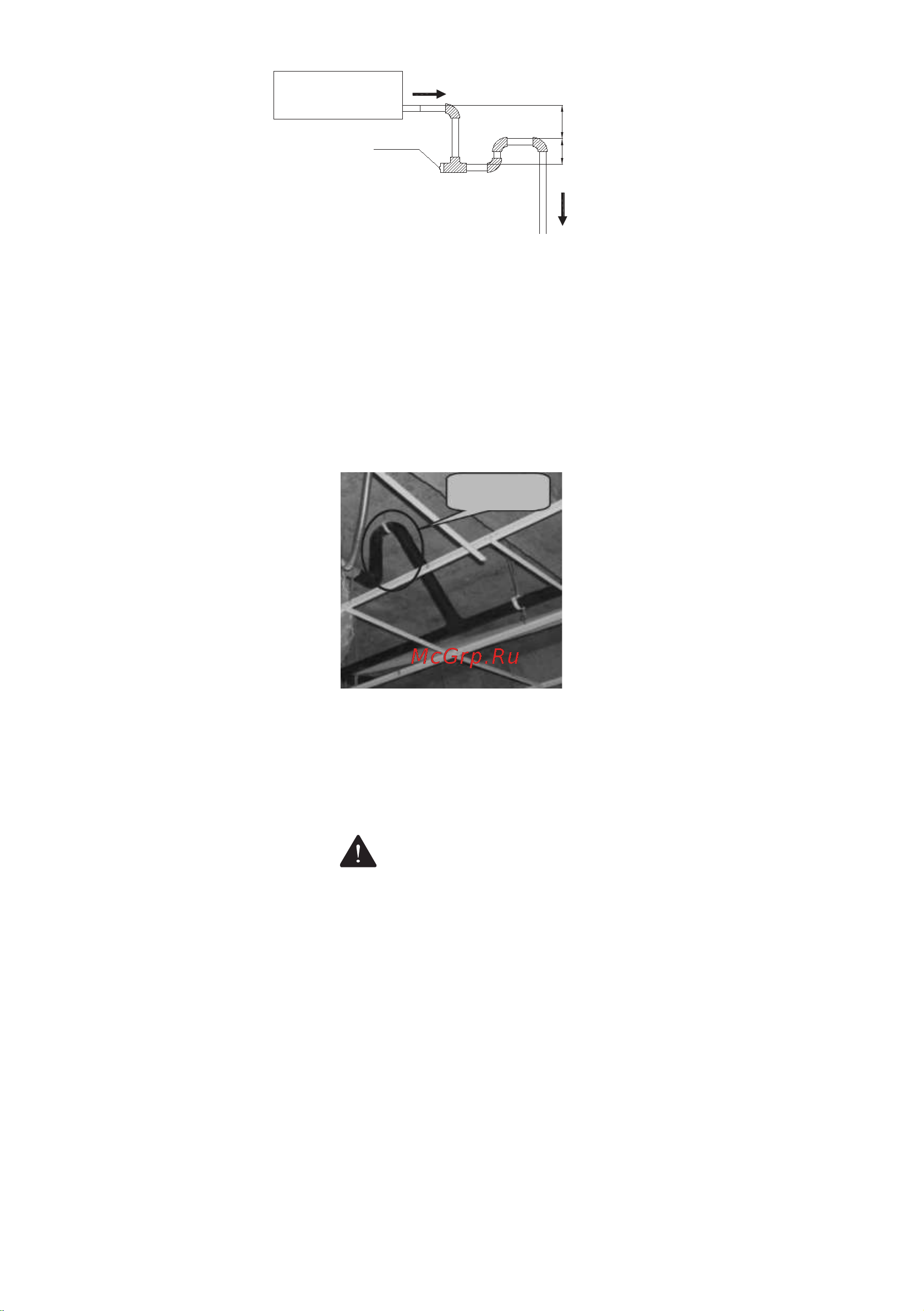

Дренажный трубопровод для блоков со встроенными насосами должен учитывать следующие
дополнительные рекомендации:
• вниз направленный трубопровод конденсата должен сразу следовать за трубопроводом
конденсата направленным вверх от внутреннего блока, в противном случае может возник-
нуть авария по насосу;
Вниз направленный
трубопровод
конденсата
• вентиляционные отверстия не должны устанавливаться на вертикально поднимающихся
участках дренажного трубопровода, в противном случае вода может вылиться через венти-
ляционное отверстие или поток воды может быть затруднен.
24. Дозаправка системы хладагентом
ПРЕДУПРЕЖДЕНИЕ!
• В качестве хладагента используйте только R410A. Другие вещества могут вызвать взрывы
и несчастные случаи.
• R410A содержит фторированные парниковые газы, а потенциал глобального потепления
равен 2088. Не выпускайте газ в окружающую среду.
• При заправке хладагента надевайте защитные перчатки и защитные очки. Будьте осторож-
ны, открывая трубопровод хладагента.
Расчет дополнительного количества хладагента
После монтажа системы, опрессовки и вакуумирования необходимо добавить хладагент. Ко-
личество добавляемого хладагента рассчитывается по ниже приведенной формуле.
Требуемая дополнительная заправка хладагента зависит от длины и диаметра фреонопрово-
да системы. В таблице ниже показана дополнительная заправка хладагента на метр эквива-
лентной длины трубы для труб различного диаметра. Общая дополнительная заправка хла-
дагента получается путем суммирования требований к дополнительной заправке для каждой
наружной и внутренней жидкостных труб, как в следующей формуле:
