60
Шаг 1
После того, как монтаж фреонопроводов будет завершен и внутренний и наружный блоки
будут подключены, вакуумируйте трубопровод до –0,1 МПа.
Шаг 2
• Заправьте фреонопровод азотом под давлением 0,3 МПа (3 кг/см
2
) через игольчатые кла-
паны на запорных клапанах для жидкости и газа и оставьте не менее, чем на 3 минуты. На-
блюдайте за манометром, чтобы проверить наличие больших утечек. Если есть большая
утечка, давление на манометре быстро опустится.
• Если нет больших утечек, поднимите давление азота в фреонопроводе до 1,5 МПа (15 кг/см
2
)
и оставьте как минимум на 3 минуты. Следите за манометром, чтобы проверить наличие не-
больших утечек. Если есть небольшая утечка, давление на манометре заметно упадет.
• Если небольших утечек нет, поднимите давление азота в фреонопроводе до 4,0 МПа
(40 кг/см
2
) и оставьте как минимум на 24 часа для проверки на микро-утечки.

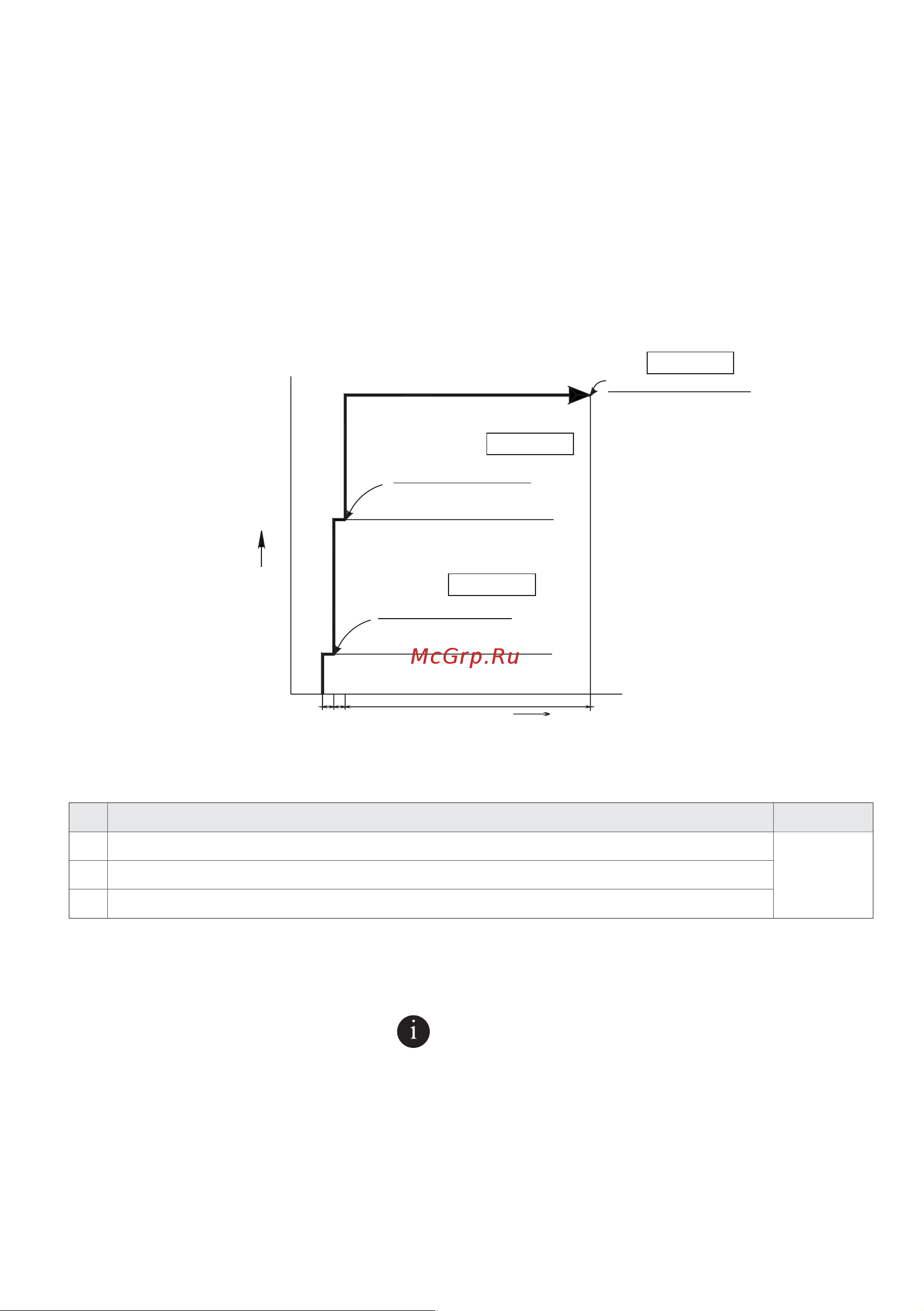

40 кг/см
2
24 часа
3 ступень
пройдено
пройдено
15 кг/см
2
3 минуты
2 ступень
3 кг/см
2
3 минуты
1 ступень
пройдено
15 кг/см
2
2
2
3 кг/см
0 кг/см
3 мин 3 мин Расписание 24 ч
Повышение
давления
Этапы опрессовки
№ Этап (этапы повышения давления) Норма
1 Повышение до 3,0 кг/см
2
более чем на 3 минуты для обнаружения утечек
Нет
падения
давления
2 Повышение до 15,0 кг/см
2
более чем на 3 минуты для обнаружения крупных утечек
3 Повышение до 40,0 кг/см
2
не менее чем на 24 часа для поиска мелких утечек
Следите за изменением давления.
Повысьте давление до 40,0 кг/см
2
и сохраняйте систему под давлением не менее 24 часов.
Если давление понижается, найдите и устраните утечку и проведите испытания давлением
заново.
ВНИМАНИЕ!
• В течение операции опрессовки клапаны жидкости и газа наружного блока должны быть
полностью закрыты.
• Опрессовывайте каждую систему отдельно. Повышайте давление медленно и равномерно,
по возможности со сторон жидкости и газа.
• Для опрессовки используйте азот.
• Фреонопровод проверяется азотом, давлением не более 4,4 МПа (44 кг/см
2
) для R410A.
• Заполните акт о проведении гидравлических испытаний на прочность и герметичность.
