Lessar LUM-HE850ATA4-A [51/104] Гибка труб

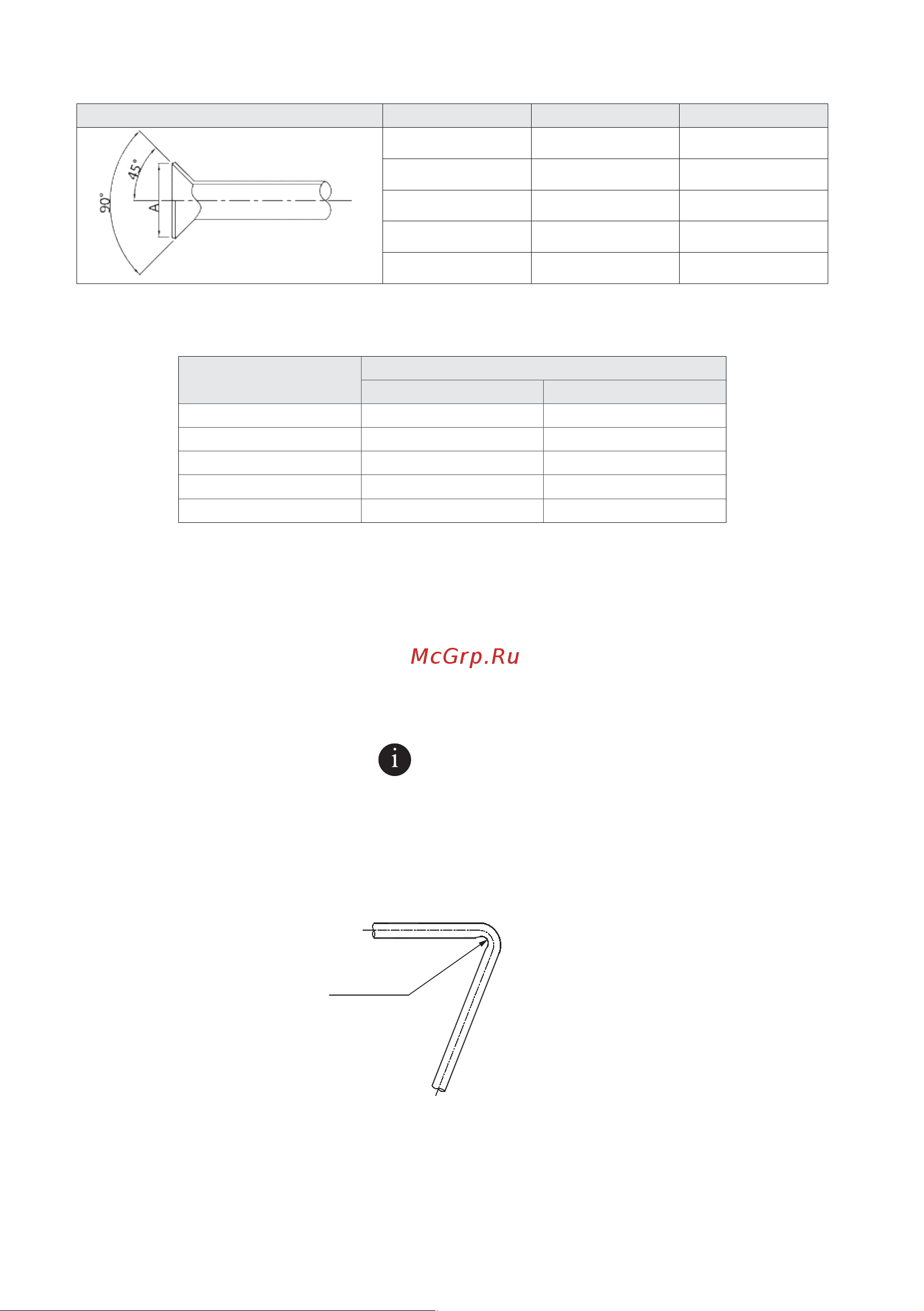

Размеры

Рисунок Диаметр, мм Диаметр, мм A, мм

1/4" 6,35 8,7– 9,1

3/8" 9,53 12,8 –13,2

1/2" 12,7 16,2–16,6

5/8" 15,88 19,3–19,7

3/4" 19,05 23,6–24

Используйте следующую таблицу значений момента усилия при вальцовке.

Диаметр

Момент усилия

кгс·м Н·см

1/4" (∅ 6,35) 14 4 –176 14 4 0 –1720

3/8" (∅ 9,53) 133– 407 3270–3990

1/2" (∅ 12,7) 504 – 616 4950–6030

5/8" (∅ 15,88) 630–770 6180–7540

3/4" (∅ 19,03) 990 –1210 92 70 –11 8 6 0

Гибка труб

Гибка медных труб сокращает количество паяных соединений и может улучшить качество мон-

тажа и сэкономить материал.

Изгибание вручную подходит для тонких медных труб (∅ 6,35 мм – ∅ 12,7 мм).

Механическая гибка (с использованием гибочной пружины, ручного гибочного станка или ме-

ханизированной гибочной машины) подходит для широкого диапазона диаметров (∅ 6,35 мм –

∅ 54,0 мм).

ВНИМАНИЕ!

При использовании гибочной пружины убедитесь, что она чистая, прежде чем вставлять ее

в трубу.

После сгибания медной трубы убедитесь, что с обеих сторон трубы нет складок или дефор-

мации.

Убедитесь, что углы изгиба не превышают 90°, в противном случае на внутренней стороне

трубы могут появиться складки, а труба может прогнуться или потрескаться. См. рисунок ниже.

Место

образования

складок

Не используйте трубы, которые деформировались в процессе гибки.

Убедитесь, что поперечное сечение на изгибе больше 2/3 исходной площади.
