79
2 7. Пусконаладочные работы и тестовый запуск
ВНИМАНИЕ!
Перед тестовым пуском установите нумерацию внутренних блоков, при необходимости
адрес наружного блока, при необходимости количество внутренних блоков. После завер-
шения пробного запуска вы не можете изменить эти настройки, для изменения потребу-
ется ряд шагов со сбросом существующей адресации и задачей новых адресов блокам.
Обратите внимание на следующие моменты
Все изменения положения любых переключателей производятся только при отключенном
напря жении электропитания! Данное требование касается как наружных, так и внутренних
блоков.
1 2 3
ON
Все переключатели находятся в нижнем положении

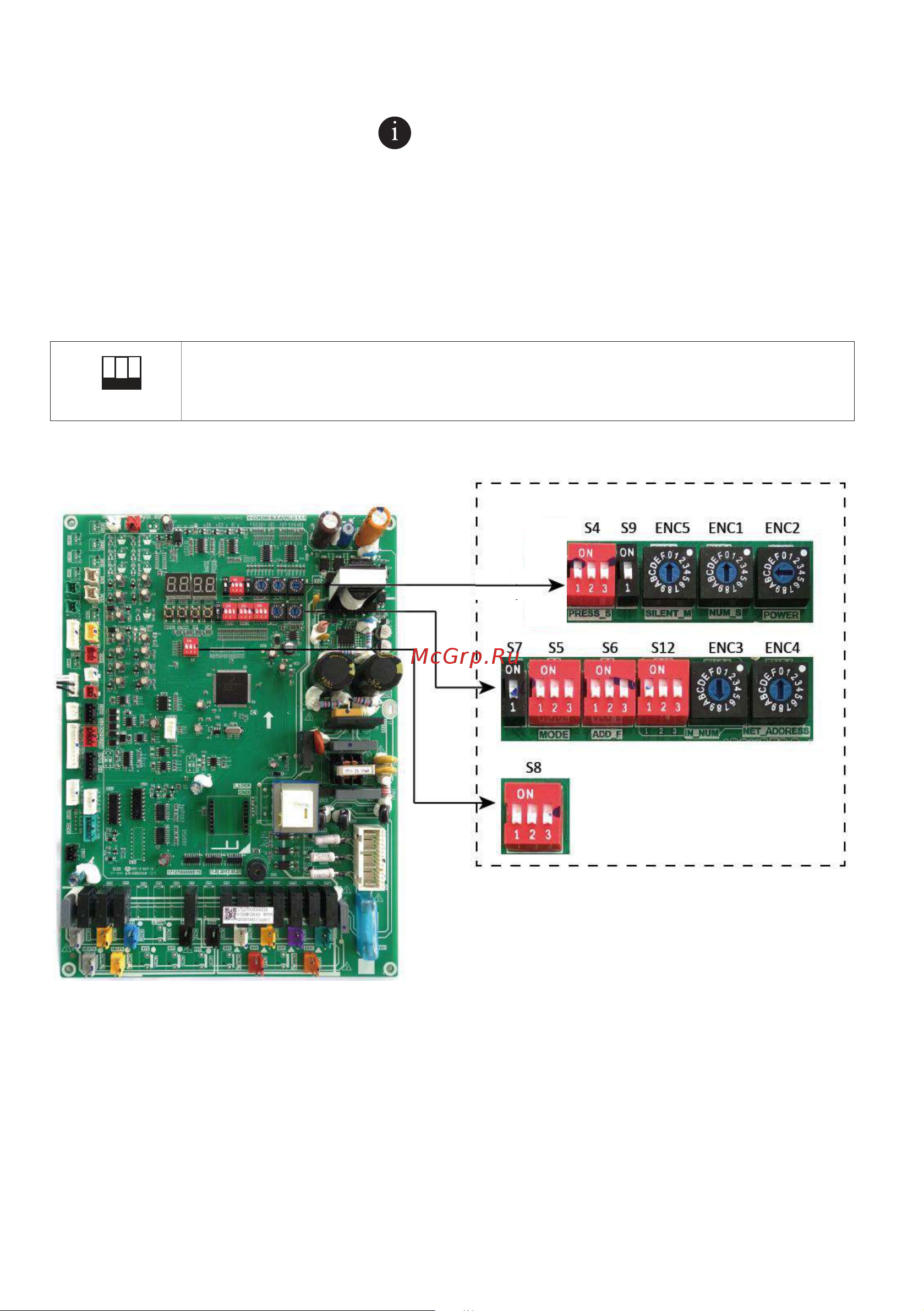

Основная плата управления
DIP - переключатели
