64

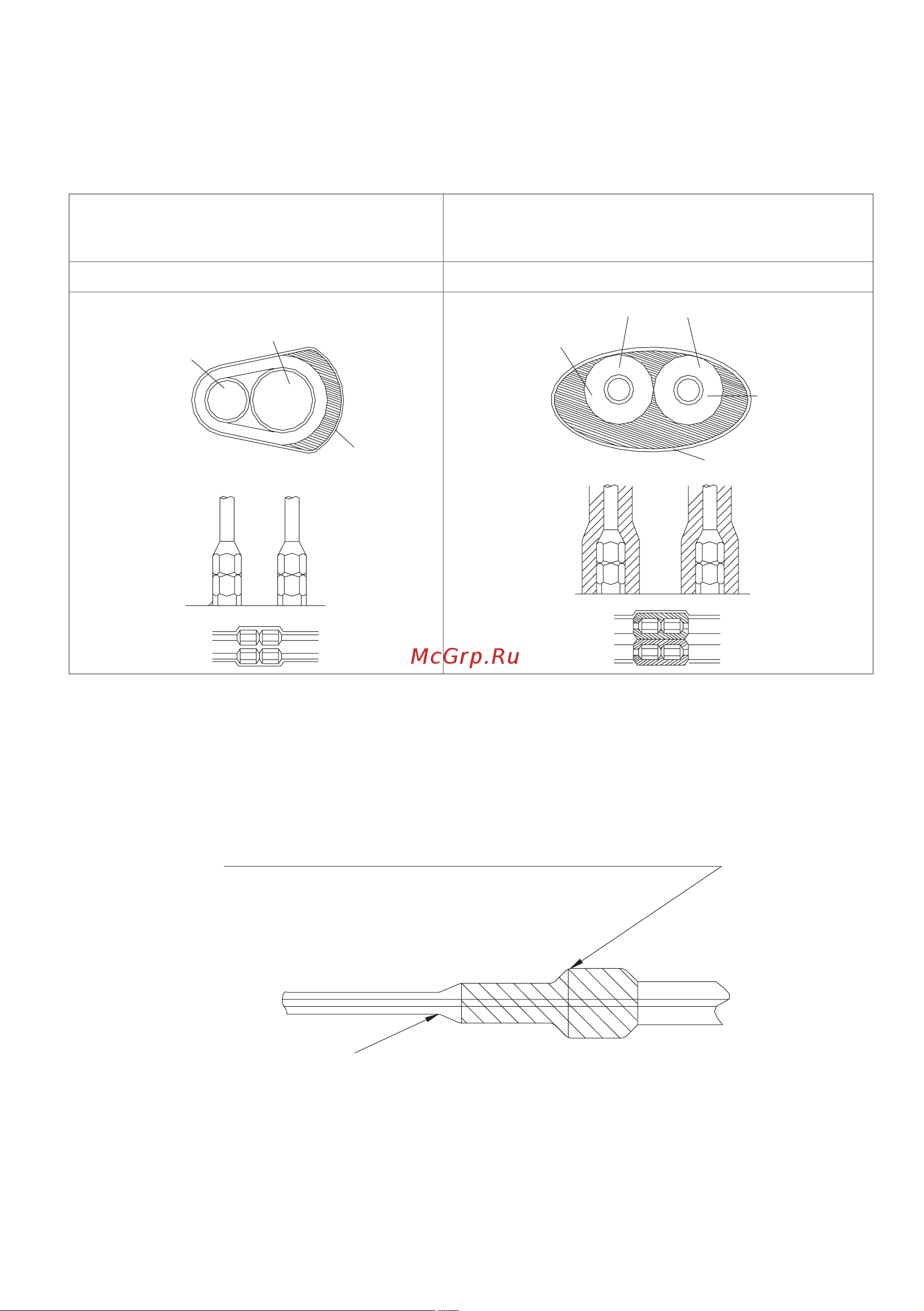

Изоляция фреонопровода
Изолируйте трубы перед прокладкой фреонопровода, кроме участков соединений и развет-
влений.
После проверки герметичности соединений давлением все участки фреонопровода должны
быть теплоизолированы.
Трубы линий газа и жидкости должны быть
теплоизолированы друг от друга и не могут
быть теплоизолированы вместе
Изоляция фреонопровода
Неправильно Правильно
Трубопровод
жидкостной
Трубопровод
газовый
Монтажный
скотч
Трубопровод
жидкостной
Трубопровод
газовый
Теплоизоляция
Монтажный
скотч
Изоляция разветвителей и мест соединений труб
После проверки герметичности системы надежно теплоизолируйте все участки трубопровода.
Убедитесь, что изоляция не имеет неплотностей, щелей, зазоров. Неплотность термоизоля-
ции может привести к образованию конденсата.
Теплоизоляция
Слои изоляции должны заходить друг на друга
Место стыка должно быть заизолировано полностью
