87

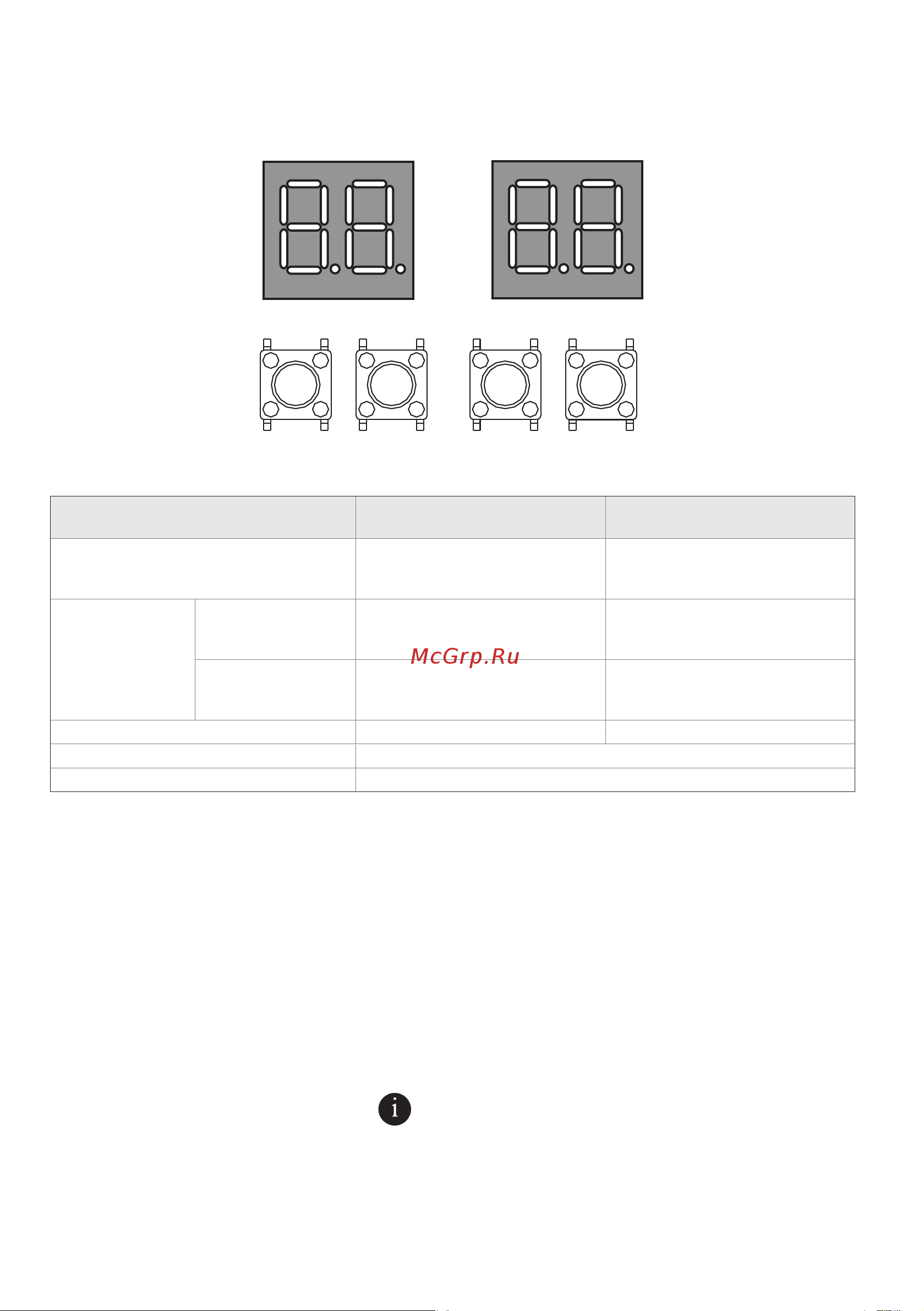

Дисплей платы управления
SW5 SW4 SW3 SW6
MENU DOWN UP OK
DSP1 DSP2
Состояние наружного блока
Информация на
DSP1
Информация на
DSP2
Режим ожидания (standby) Адрес блока
Количество внутренних
блоков, видимых в данный
момент
Во время работы
компрессора
Наружный
блок с одним
компрессором
--
Текущая скорость
компрессора
в оборотах в секунду
Наружный
блок с двумя
компрессорами
Текущая скорость
компрессора B
в оборотах в секунду
Текущая скорость
компрессора A
в оборотах в секунду
Защита или ошибка -- Код
В меню Код меню
Проверка системы Код проверки
Назначение кнопок SW3…SW6
SW3 — UP и SW4 — DOWN
В режиме меню: переход по меню в предыдущий или следующий пункт. В режиме CHECK:
предыдущий или следующий пункт проверки.
SW5 — MENU
Вход или выход из режима меню.
SW6 — ОК
Подтверждение при нахождении в режиме меню.
ВНИМАНИЕ!
Производите переключения с помощью изолированного инструмента, чтобы избежать
прикосновения к токоведущим частям платы управления.
