97

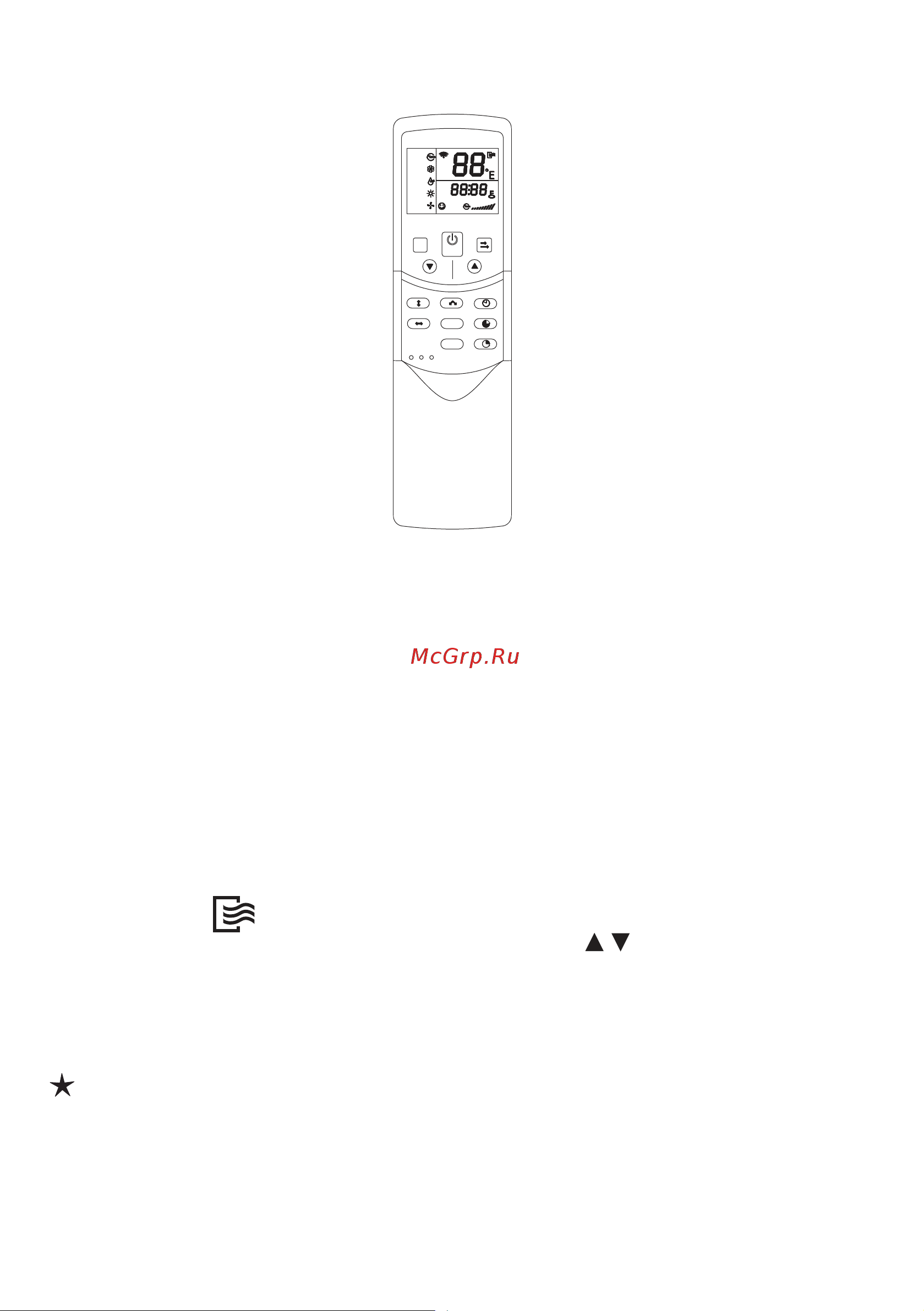

29. Беспроводной пульт управления LZ-VFPE2
RESET
TIMER ON
TIMER OFF
CLOCK
SWING
AIR DIRECTION
OK
ECO
SWING
MODE
FAN
SPEED
M
LOCK
C/H
LZ-VFPE2 представляет собой беспроводной пульт дистанционного управления с возмож-
ностью уставки адресации внутренних блоков.
Настройка адресации внутренних блоков
Наружный блок имеет функцию автоматической адресации внутренних блоков. Для включе-
ния и выключения режима автоматического присвоения адресов на плате наружного блока
имеется переключатель S6.
В режиме неавтоматической адресации, когда адресация не выставлена, на дисплее внутрен-
них блоков отображается индикация FE или одновременно мигают RUN и TIMER. После при-
своения всех адресов требуется перезапуск системы.
Адресация внутренних блоков с дистанционного пульта
1. Удерживайте кнопку LOCK в течение 5 секунд, чтобы активировать функцию настройки
адресов; на дисплее появится значение 00.
2. Нажмите кнопку ON/OFF для включения беспроводной связи; если связь включена, на дисплее
появится значок
.
3. Для выбора нужного адреса используйте кнопки вверх и вниз
.
4. Нажмите кнопку FAN SPEED, чтобы зафиксировать выбранный адрес. Если внутренний блок
получил адрес, раздастся звуковой сигнал и установленный адрес отобразится на дисплее в
течение нескольких секунд, а затем исчезнет. Для установки адреса другого блока повторите
шаги 3 и 4.
5. Для выхода из режима настройки адреса удерживайте кнопку LOCK в течение 5 секунд.
ПРИМЕЧАНИЕ!
1. Адреса внутренних блоков не могут быть одинаковыми.
2. Для изменения уже выставленного адреса блока удерживайте кнопку FAN SPEED в тече-
ние 5 или более секунд.
