53

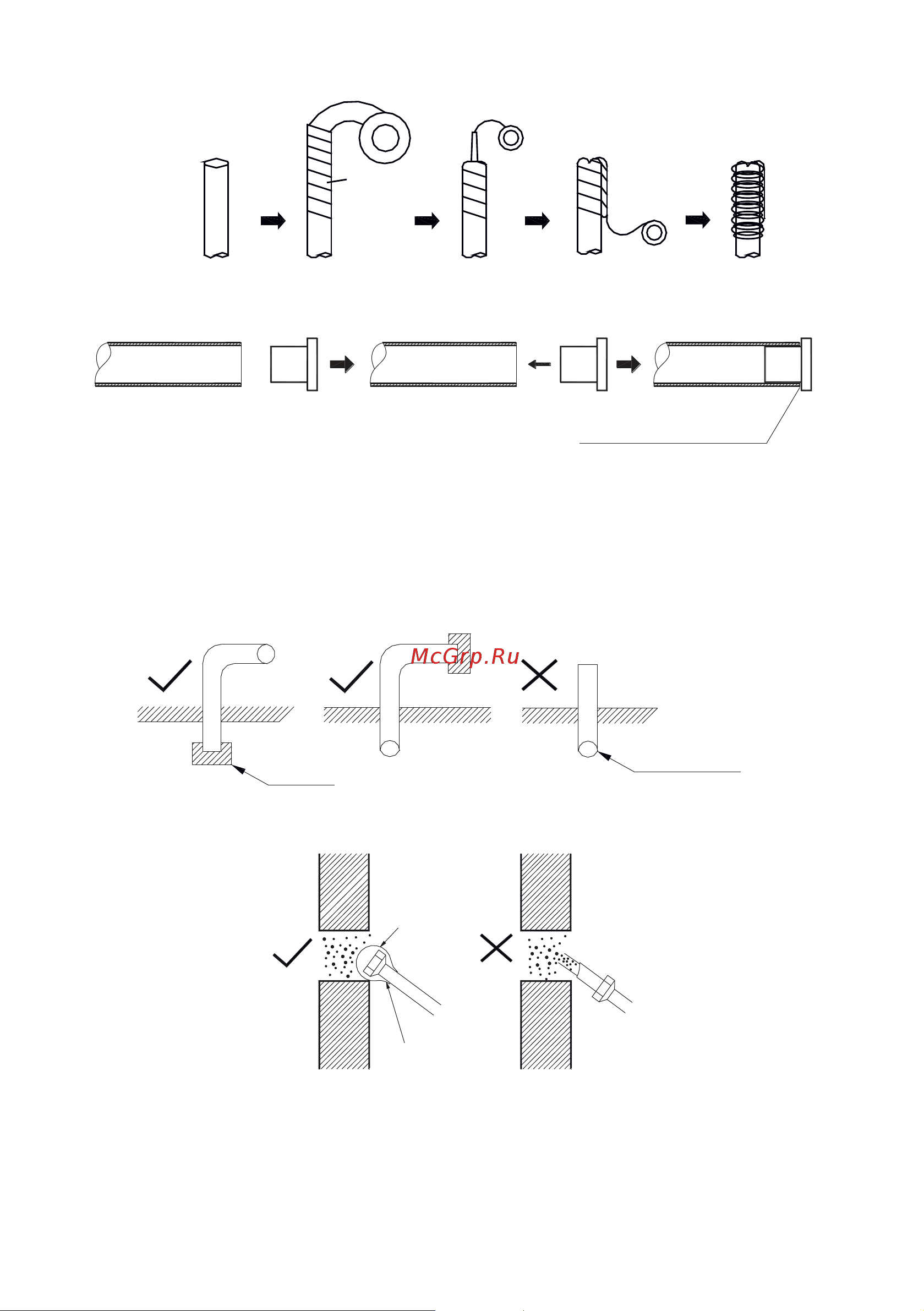

2. Заизолируйте концы трубопровода полиэтиленовой лентой, как показано на рисунке ниже.
Медная труба
Открытый конец
Открытый
конец
Медная труба Крышка
Вставить
Использовать монтажный
скотч для изоляции
Обратите особое внимание на проходку труб через стены. Используйте защитные пробки,
чтобы избежать попадания пыли или посторонних предметов внутрь трубы. Также при проходе
через стены убедитесь, что вода (осадки) не попадут в трубу при выходе из стены.
Защищайте открытые концы трубопровода от влаги и грязи.
До окончания подключений ставьте заглушки на концы труб.
• Старайтесь располагать открытый конец трубопровода книзу.
Крышка
Крышка
Трубопровод
3. При подаче трубы через отверстие в стене обязательно надевайте заглушку на конец трубы.
Стена
Стена
Пластиковый
пакет
Изолента,
скотч
