50
Обрезка медных труб и удаление заусенцев
• Для резки труб исполь зуйте труборез, а не пилу или отрезной станок. Равномерно и медлен-
но поворачивайте трубопровод, прилагая равномерное усилие, чтобы гарантировать, что
трубопровод не деформируется во время резки. Использование пилы или отрезного станка
для резки труб может привести к попаданию медной стружки в трубопровод. Медную струж-
ку трудно удалить, и она представляет серьезную опасность для системы, если попадает
в компрессор или блокирует дроссельный узел.
• После резки труборезом используйте фаскосниматель / ример для удаления заусенцев, об-
разовавшихся в отверстии, удерживая отверстие трубопровода вниз, чтобы избежать по-
падания медной стружки в трубопровод.
• Осторожно удалите заусенцы, чтобы не поцарапаться, поскольку они могут помешать фор-
мированию надлежащего уплотнения и привести к утечке хладагента.

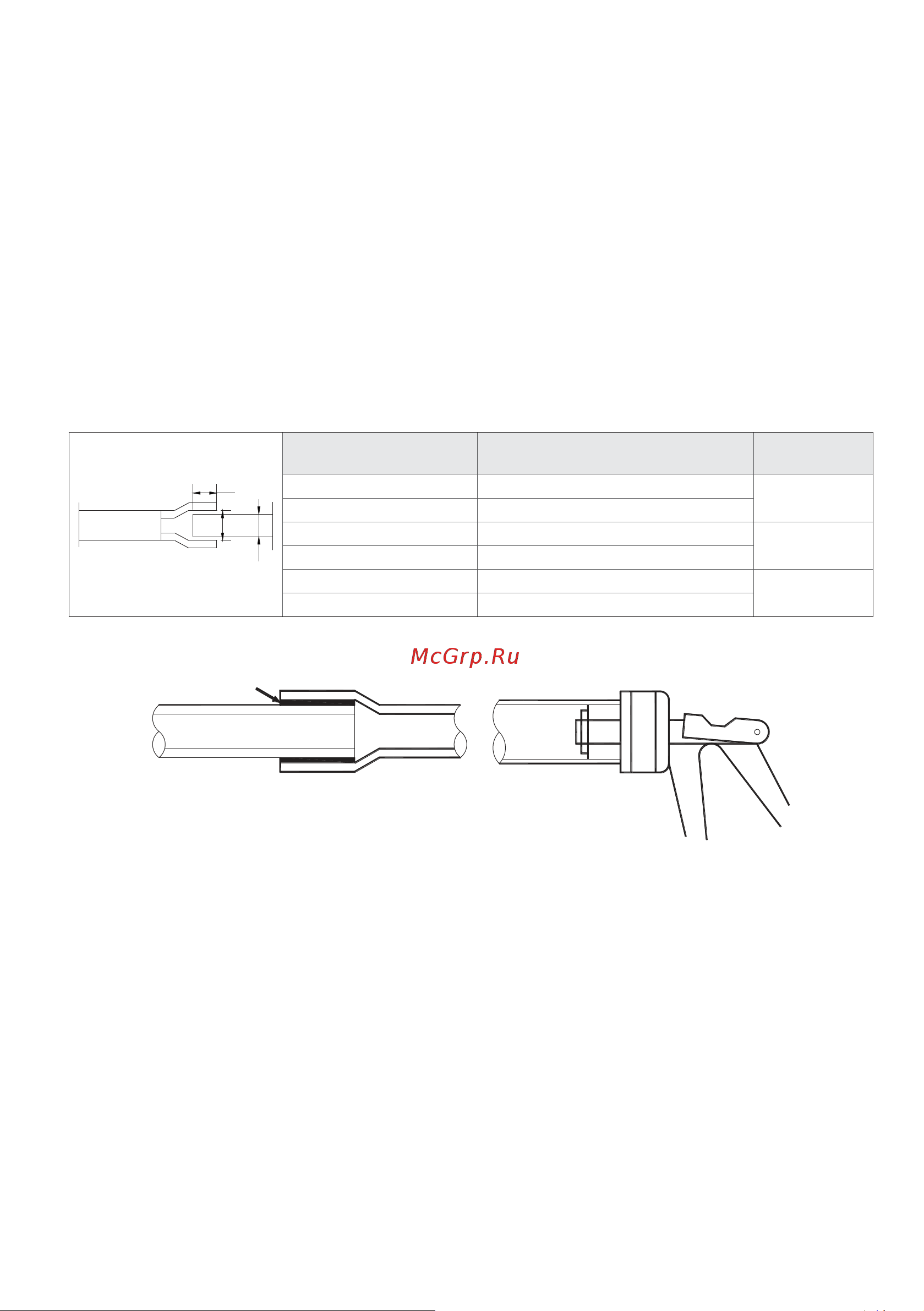

Расширение торца трубы
Минимальные размеры соединения при пайке.
A
D
B
Внешний диаметр (D),
мм
Мин. глубина проникновения (B),
мм
Зазор (A~D),
мм
5 < D < 8 6
0,050–0,21
8 < D < 12 7
11 < D < 16 8
0,050–0,27
16 < D < 25 10
25 < D < 35 12
0,050–0,35
35 < D < 45 14
При стыковке труб (труба в трубу) используются расширители.
Пайка
Так же, как и при вальцовке труб, следует применять ример перед началом процедуры рас-
ширения.
После расширения труб следует ослабить нажим на рычаги расширителя, слегка провернуть
расширитель по оси трубы, и снова зажать рычаги. Это следует сделать из-за особенностей
конструкции расширителя, которая не позволяет равномерно расширить трубу в один проход.
Вальцовочное соединение
• Перед вальцовкой убедитесь, что труба отожжена.
• Не забудьте надеть гайку на трубу перед ее вальцеванием.
• Используйте вальцовочные устройства.
• Убедитесь, что развальцованный конец трубы не имеет трещин, деформаций и царапин,
в противном случае оно не будет обеспечивать хорошее уплотнение и может возникнуть
утечка хладагента.
• Смажьте внутреннюю и внешнюю поверхности развальцованного конца трубы компрессор-
ным маслом перед соединением и затяжкой гайки.
