55
ПРЕДУПРЕЖДЕНИЕ!
• Никогда не подавайте кислород через фреонопровод, так как это способствует окислению
и может легко привести к взрыву, а потому чрезвычайно опасно.
• Примите соответствующие меры предосторожности, предусмотренные существующими
требованиями / правилами проведения огневых работ. Например, при пайке имейте под
рукой огнетушитель.
ВНИМАНИЕ!
• Используйте редукционный клапан для подачи азота через медные трубы под давлением
0,02–0,03 МПа (2–3 кг/см
2
) во время пайки.
• Подавайте азот до начала пайки и убедитесь, что азот непрерывно проходит через предпо-
лагаемое место пайки.
• При соединении более короткого участка фреонопровода с более длинным участком про-
пускайте азот с более короткой стороны, чтобы обеспечить лучшее вытеснение воздуха
азотом.
• Если расстояние от точки, где азот входит в трубопровод до паяемого соединения, боль-
шое, перед началом пайки убедитесь, что азот течет в течение достаточного времени для
выпуска всего воздуха из паяемой участка фреонопровода.

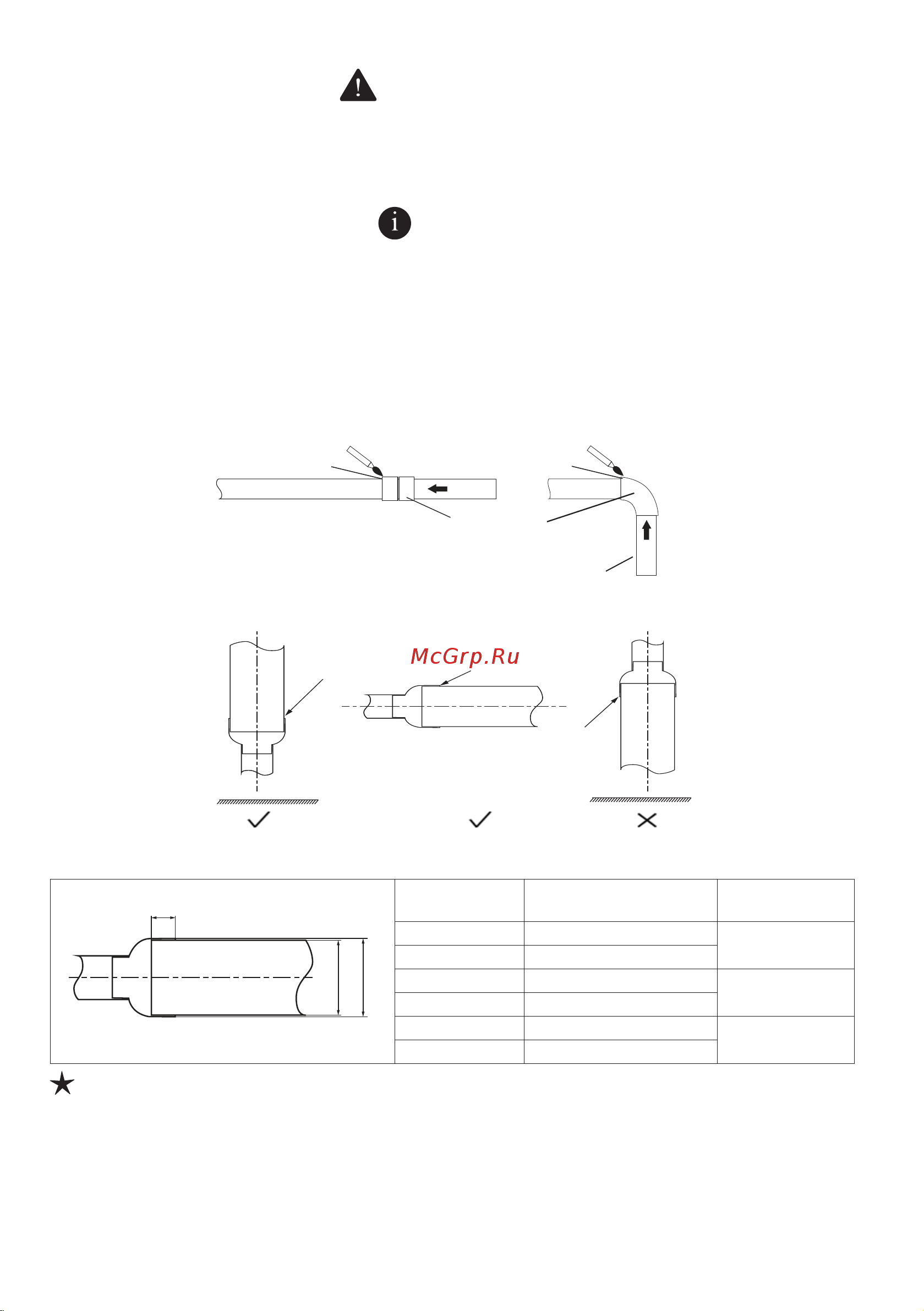

Место пайки
Место пайки
Припаеваемый
участок трубы
Труба с
меньшей длиной
Азот
Азот
Пайку следует проводить вниз или горизонтально, чтобы избежать утечки припоя из места
стыка.
Пайка
Пайка
Пайка
В таблице ниже указаны минимально допустимые перекрытия фреонопроводов и диапазон
допустимых размеров зазоров для паяных соединений на фреонопроводах разного диаметра.
В
AD
Диаметр, мм
Минимально допусти-
мое зн. B, мм
Допустимое
зн. А–D, мм
5 < D < 8 6
0,05–0,21
8 < D < 12 7
12 < D < 16 8
0,05–0,27
16 < D < 25 10
25 < D < 35 12
0,05–0,35
35 < D < 45 14
ПРИМЕЧАНИЕ!
• Используйте припой из медно-фосфорного припоя (BCuP), для которого не требуется флюс.
• Не используйте флюс. Флюс может вызвать коррозию фреонопроводов и повлиять
на характеристики компрессорного масла.
• Не используйте антиоксиданты при пайке. Остатки могут забить трубопроводы и повре-
дить компоненты.
