SWM-80 / SWM-62 серии
Руководство по эксплуатации
Symanitron LTD.
9
3.1.1 Индикаторы передней панели SWM-62F / SWM-62GF

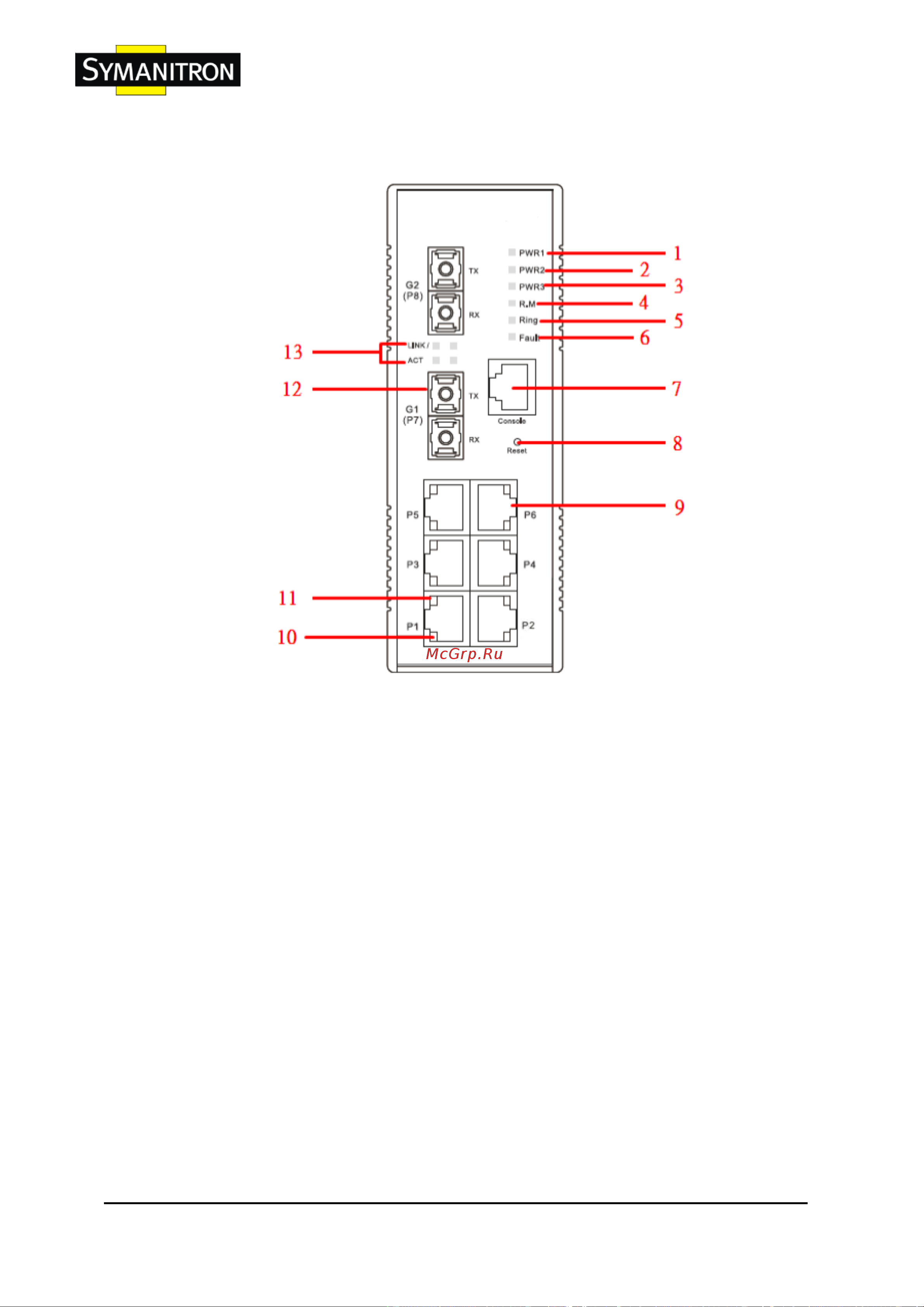

Рис.3 Передняя панель
1. Индикатор PWR1. При подключении первого источника питания PWR1
загорается зеленый индикатор.
2. Индикатор PWR2. При подключении первого источника питания PWR2
загорается зеленый индикатор.
3. Индикатор PWR3. При подключении первого источника питания PWR3
загорается зеленый индикатор.
4. Индикатор Ring Master. Когда загорается индикатор, это значит, что коммутатор
является главным в кольцевой топологии.
5. Индикатор Sy-Ring. Когда загорается индикатор, это значит, что технология
Sy-Ring активирована.
6. Индикатор ошибок и сбоев. Когда поступает аварийный сигнал, загорается
оранжевая лампочка.
7. Кнопка Reset. Нажимайте на кнопку в течение 3 секунд для перезагрузки; 5
секунд для сброса до заводских настроек.
8. 10/100 Base-T(X) Ethernet-порты
9. Индикатор статуса активности Ethernet-порта
