SWM-80 / SWM-62 серии
Руководство по эксплуатации
Symanitron LTD.
10
10. Индикатор статуса наличия связи Ethernet-порта
11. 100BaseFX/1000BaseFX Оптический-порт
12. Индикатор оптического порта.
3.1.2 Индикаторы передней панели SWM-62GT / SWM-80

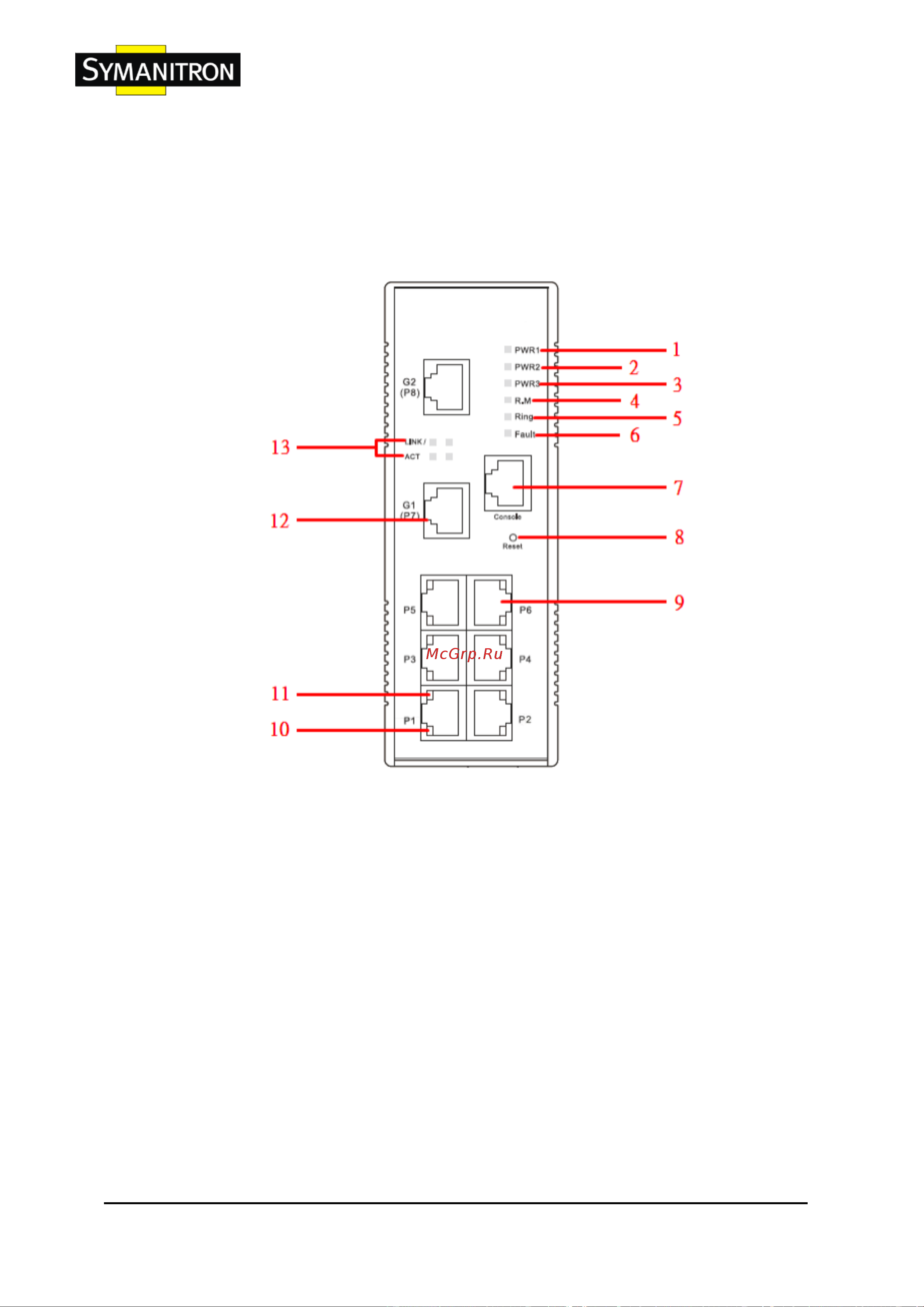

Рис.3 Передняя панель
1. Индикатор PWR1. При подключении первого источника питания PWR1
загорается зеленый индикатор.
2. Индикатор PWR2. При подключении первого источника питания PWR2
загорается зеленый индикатор.
3. Индикатор PWR3. При подключении первого источника питания PWR3
загорается зеленый индикатор.
4. Индикатор Ring Master. Когда загорается индикатор, это значит, что коммутатор
является главным в кольцевой топологии.
5. Индикатор Sy-Ring. Когда загорается индикатор, это значит, что технология
Sy-Ring активирована.
6. Индикатор ошибок и сбоев. Когда поступает аварийный сигнал, загорается
оранжевая лампочка.
