MONTAJE
12 – Spanish

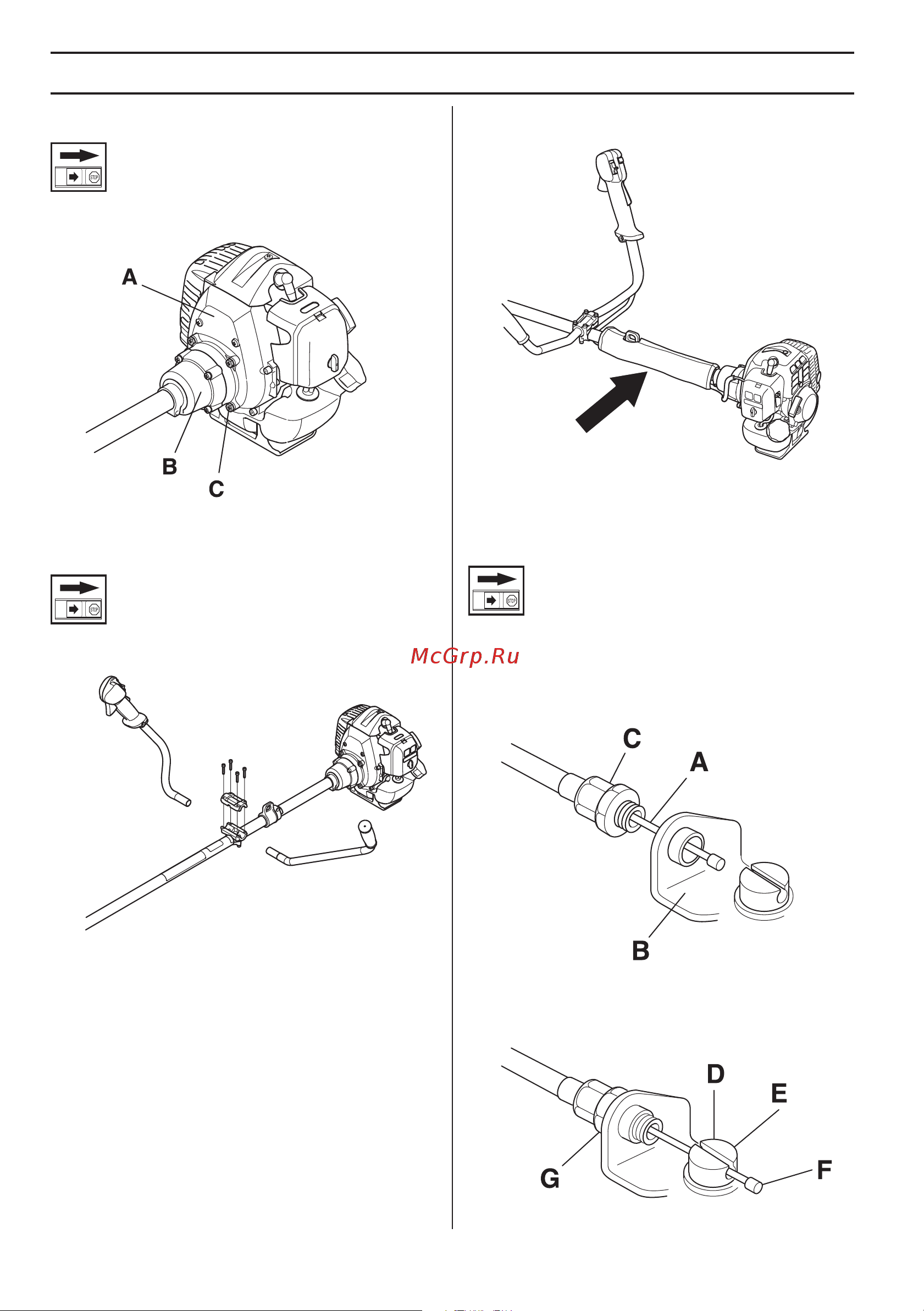

Montaje del cuerpo principal
Montar el cuerpo del motor (A) junto con el tubo del eje
(B) con cuatro tornillos (C).
Montaje del manillar y la
empuñadura de acelerador
• Coloque la empuñadura en la sujeción para la
empuñadura del eje y ajústela con cuatro tornillos.
• Coloque la carcasa protectora como se indica en el
diagrama.
Conexión del cable de acelerador
y los hilos del interruptor de
parada
1 Saque la tapa del filtro de aire.
2 Inserte el cable del acelerador (A) por el soporte del
carburador (B), después atornille con cuidado el
manguito de ajuste del cable (C) en el soporte del
carburador.
3 Coloque el tornillo (D) en el carburador de modo que
el orificio posterior (E) para la orejeta del cable (F)
quede siempre alejado del manguito de ajuste del
cable.
