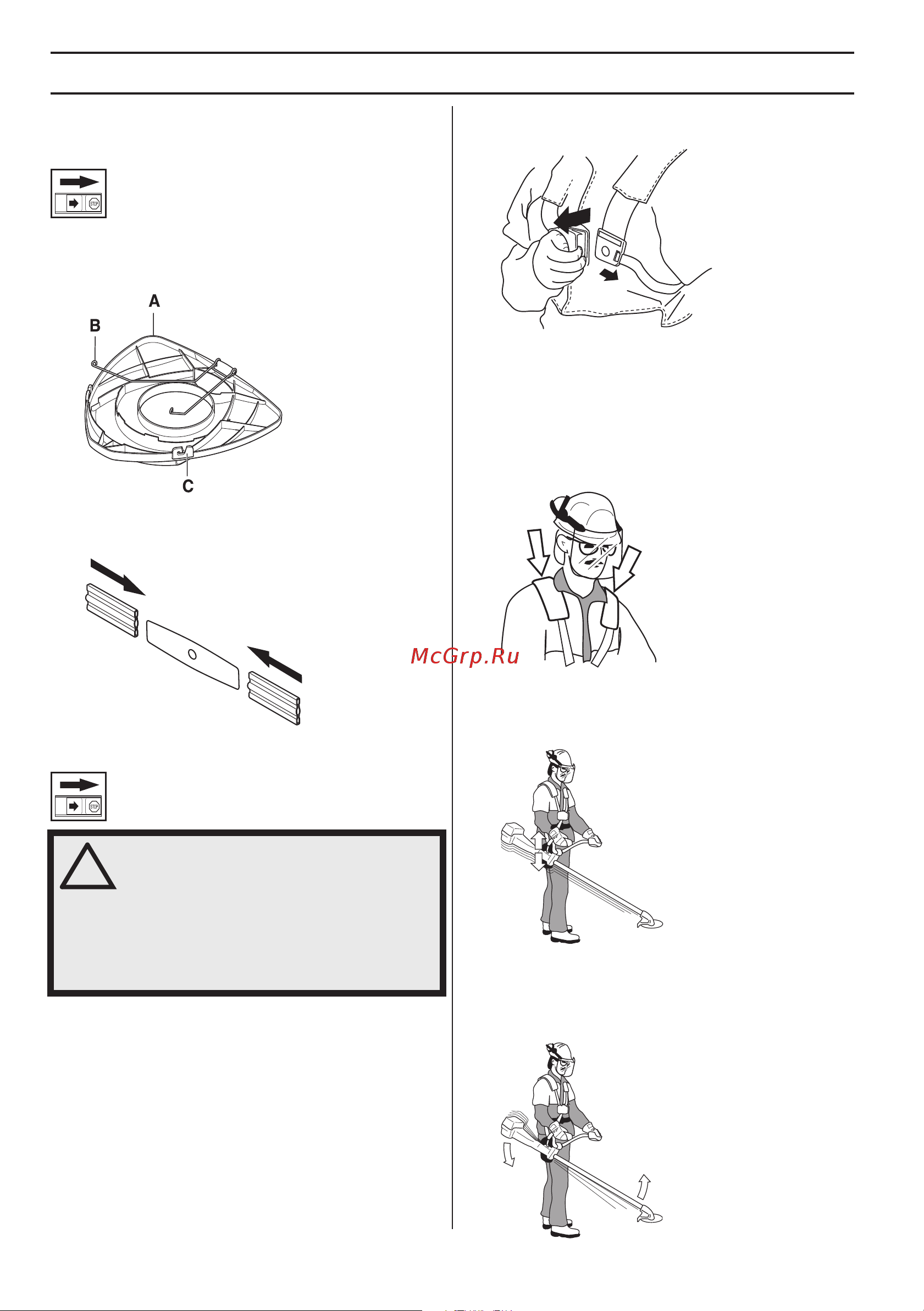

MONTAGEM
42 – Portuguese
Montagem da protecção para
transporte
• Insira a lâmina na protecção para transporte (A).
• Encaixe os dois fechos (B) nas ranhuras (C), para
fixar a protecção de transporte.
lâmina de 2 fiadas de dentes
• Insira a lâmina na protecção para transporte.
Ajuste do suporte e do roçador
Desengate de emergência
Na parte da frente existe um desengate de emergência
de fácil acesso. Utilize-o se o motor se incendiar ou em
outra situação de emergência, quanto for necessário
livrar-se rapidamente do suporte e da máquina.
Carga igualmente distribuída sobre os
ombros
Um suporte e uma máquina bem ajustados facilitam o
trabalho consideravelmente. Ajuste o suporte para a
melhor posição de trabalho. Aperte as correias laterais de
modo que o peso fique distribuído igualmente por ambos
os ombros.
Altura correcta
Ajuste a correia do ombro de tal maneira que o
equipamento de corte fique paralelo com o piso.
Equilíbrio correcto
Deixe o equipamento de corte apoiar levemente no piso.
Desloque o olhal de suspensão para conseguir o ponto
de equilíbrio certo do roçador.
!
ATENÇÃO! Ao trabalhar com o roçador
este deve estar sempre enganchado ao
suporte. Caso contrário, você não
consegue manobrar o roçador com
segurança o que pode acarretar lesões a
si próprio ou outras pessoas. Nunca use
um suporte com desengate de
emergência defeituoso.
