MONTAGEM
Portuguese – 41
A extensão da guarda é fácil de remover com uma chave
de fendas (ver figura).

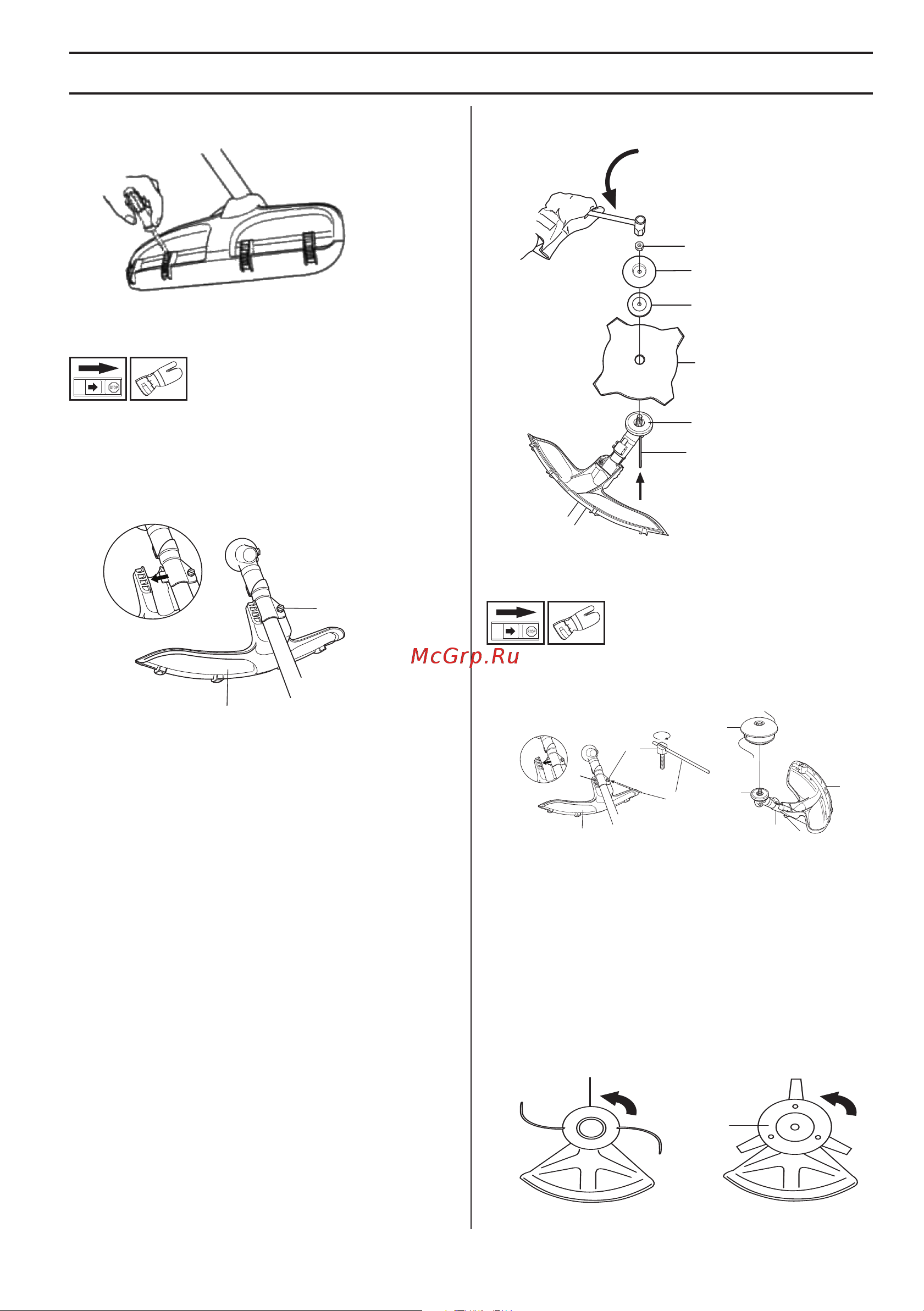

Montagem da protecção de lâmina,
lâmina de relva e faca de relva
• A protecção da lâmina/protecção combinada (A)
engancha no suporte do tubo e é fixada com um
parafuso (L). Use a protecção de lâmina
recomendada. Ver o capítulo Especificações
técnicas. NOTA! Verifique se a guarda está
desmontada.
• Monte o accionador (B) na ponta do eixo de saída.
• Gire o eixo da lâmina até que um dos orifícios do
accionador coincida com o orifício correspondente na
caixa de engrenagens.
• Introduza o pino de freio (C) no orifício para frear o
eixo.
• Coloque a lâmina (D), copo de apoio (E) e flange de
apoio (F) no eixo de saída.
• Monte a porca (G). A porca é apertada ao binário de
35-50 Nm (3,5-5 kgm). Use a chave de caixa do jogo
de ferramentas. Mantenha o cabo da chave o mais
próximo possível da protecção da lâmina. A porca
aperta-se quando a chave é girada contra o sentido
de rotação (CUIDADO! rosca à esquerda).
Montagem da protecção de recorte e do
cabeçote de recorte
• Colocar a protecção de recorte (A) para trabalho com
a cabeça de recorte. NOTA! Verifique se a guarda
está montada.
• A protecção de recorte/protecção combinada é
engatada no tubo e fixada com um parafuso (L).
• Monte o accionador (B) na ponta do eixo de saída.
• Gire o eixo da lâmina até que um dos orifícios do
accionador coincida com o orifício correspondente na
caixa de engrenagens.
• Introduza o pino de freio (C) no orifício para frear o
eixo.
• Atarraxe o cabeçote de recorte/facas de plástico (H)
no sentido contrário ao da rotação.
• A desmontagem é feita pela ordem inversa.
A
L
G
E
D
F
B
C
B
A
M
L
H
A
L
C
M
H
H
