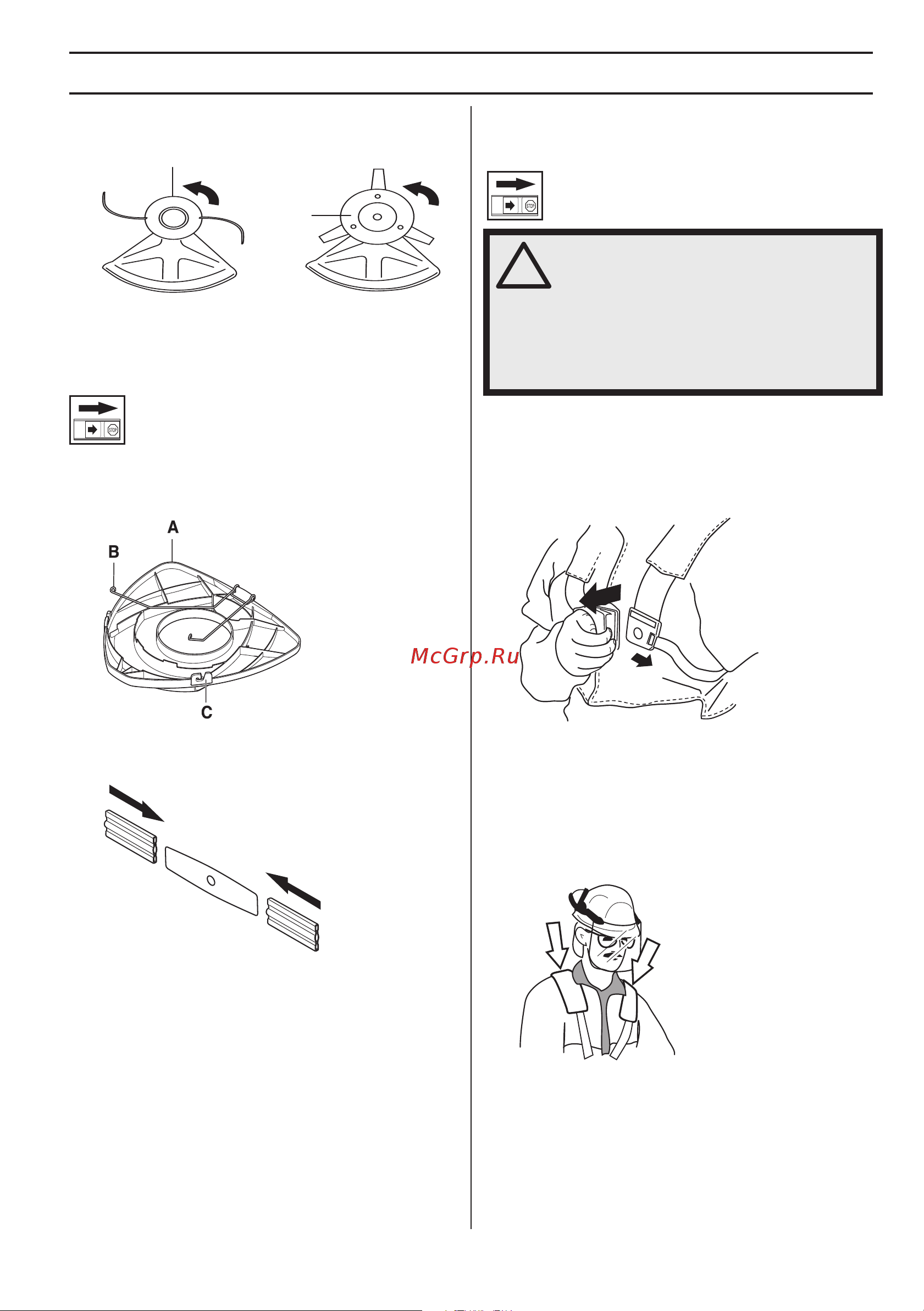

MONTAJE
Spanish – 15
• Enrosque el cabezal de corte/las cuchillas de plástico
(H) en el sentido contrario al de rotación.
• El desmontaje se realiza en el orden inverso.
Montaje de la protección para
transportes
• Introduzca el disco en el protector de transporte (A).
• Encaje los dos cierres (B) en las ranuras (C) para fijar
el protector de transporte.
Disco de dos dientes
• Introduzca el disco en el protector de transporte.
Ajuste del arnés y la
desbrozadora
Desprendimiento de emergencia
En la parte delantera hay un desprendimiento de
emergencia de fácil acceso. Utilícelo si el motor se
incendia o en otra situación de emergencia en que tenga
que desprenderse rápidamente del arnés y la máquina.
Distribución pareja de la carga sobre los
hombros
Un arnés y una máquina correctamente ajustados
facilitan considerablemente el trabajo. Regule el arnés
para obtener una postura de trabajo óptima. Regule las
correas laterales para que el peso se distribuya sobre los
hombros de forma pareja.
H
H
!
¡ATENCIÓN! Al trabajar con una
desbrozadora, ésta siempre debe
engancharse en el arnés. De lo contrario,
Ud. no puede maniobrar la desbrozadora
de manera segura y esto puede
ocasionarle daños a Ud. o a terceros. No
utilice nunca un arnés con el
desprendimiento de emergencia dañado.
