32 – Portuguese

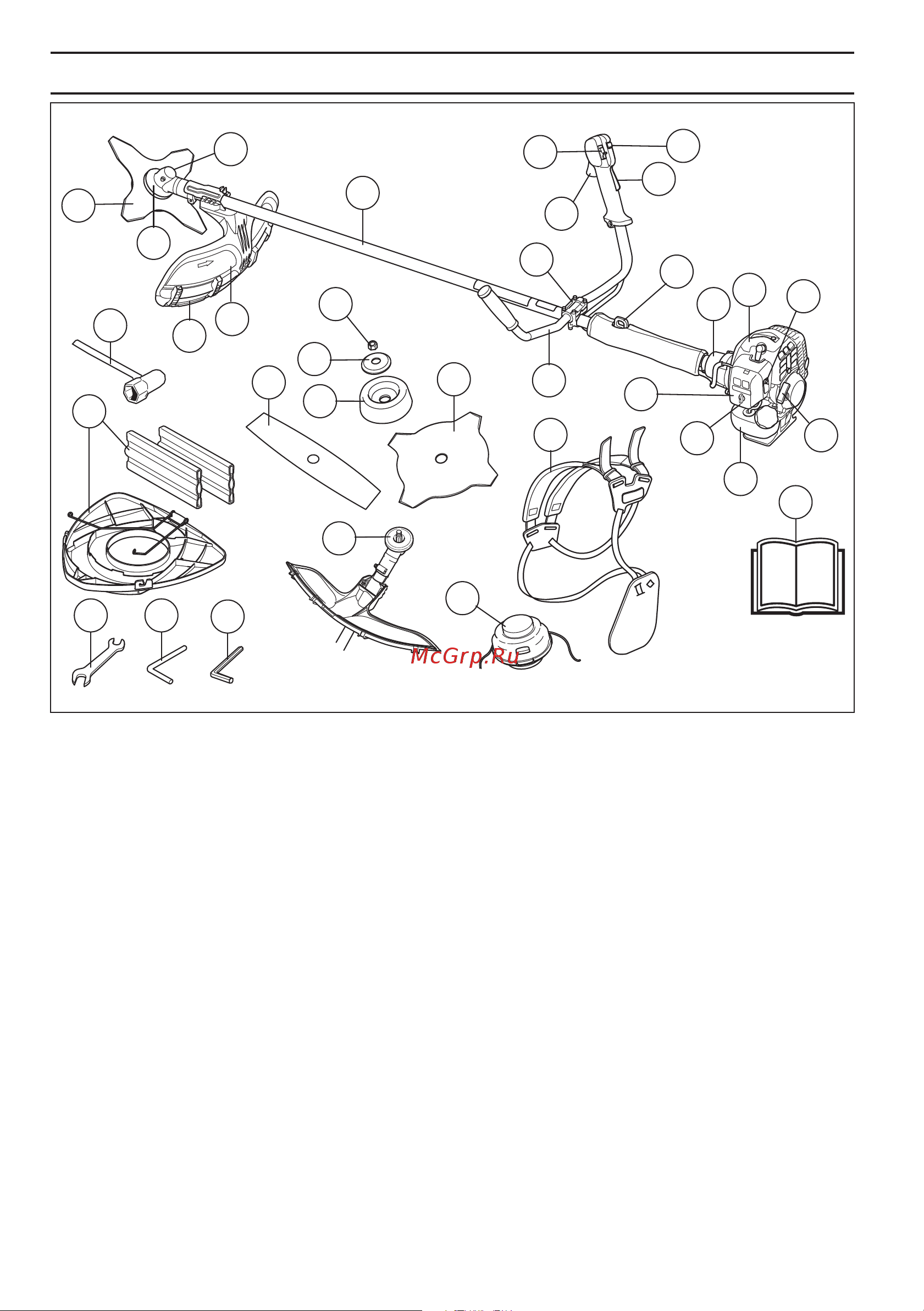

COMO SE CHAMA?
As peças do roçador
1
11
3
2
4
10
12
13
14
15
16
18
19
20
21
23
24
25
29
31
32
27
26
9
8
7
6
1
33
22
5
17
28
30
1 Lâmina (não para todos os mercados)
2 Enchimento de massa lubrificante, engrenagem
angular
3 Engrenagem angular
4 Protecção do equipamento de corte
5 Tubo
6 Botão de aceleração de arranque
7 Contacto de paragem
8 Acelerador
9 Bloqueio do acelerador
10 Olhal de suspensão
11 Cobertura do cilindro
12 Pega do arranque
13 Depósito de combustível
14 Arranque a frio
15 Cobertura do filtro de ar
16 Direcção
17 Cobertura do acoplamento
18 Porca de freio
19 Flange de apoio
20 Copo de apoio
21 Accionador
22 Grampo da barra de direcção
23 Instruções para o uso
24 Protecção para transporte (não para todos os
mercados)
25 Chave da porca da lâmina
26 Chave de bocas
27 Pino de freio
28 Correia de suporte
29 Bomba de combustível
30 Extensão de protecção
31 Cabeçote de recorte (não para todos os mercados)
32 Chave sextavada
33 lâmina de 2 fiadas de dentes (não para todos os
mercados)
H1153278-30,236R.fm Page 32 Friday, March 28, 2014 8:28 AM
