![RedVerg RD-ST65E [10/37] Желоб для выброса снега](/img/pdf.png)

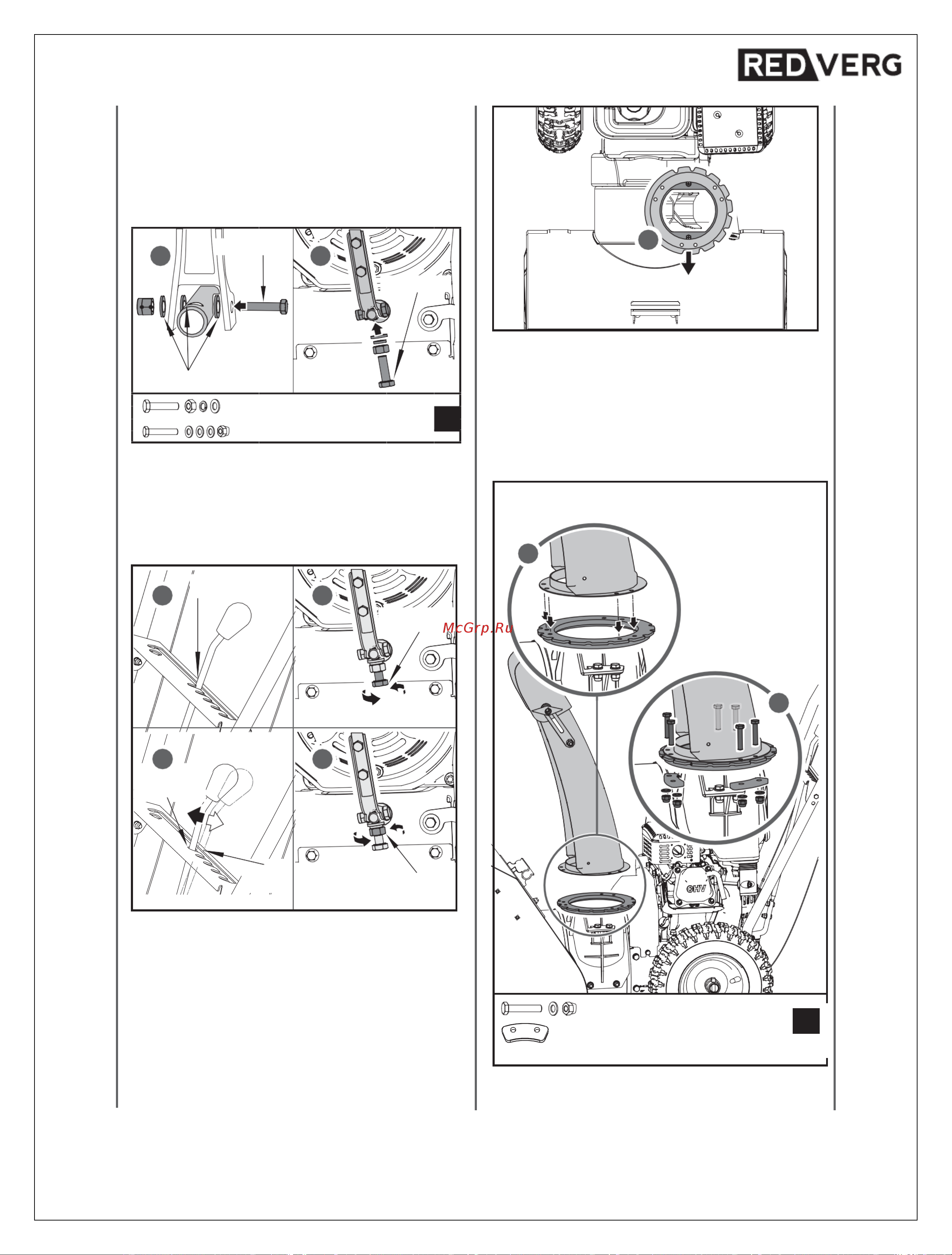

RedVerg RD-ST65E [10/37] Желоб для выброса снега
![RedVerg RD-ST65E [10/37] Желоб для выброса снега](/views2/1877579/page10/bga.png)
M6
×
30
×
6
2.
Ослабьте регулировочный болт, чтобы установить
рычаг переключения.
3.
Закрепите тягу переключения к рычагу
переключения при помощи винта и гайки.
4.
Установите ручку на место.
5.
Медленно затягивайте регулировочный болт, пока
не появится напряжение рычага переключения
под действием пружины при переключении с
нейтрального положения в положение главной
передачи.
6.4. Желоб для выброса снега.
1.
Установите фланец пусковой рукоятки желоба на
верхнюю часть кожуха крыльчатки. Убедитесь, что
скошенный край находится слева, а
предварительно смазанная поверхность смотрит
вниз.
2.
Установите желоб для выброса снега лицевой
стороной к фланцу пусковой рукоятки желоба.
3.
Закрепите три держателя фланца к нижней части
фланца пусковой рукоятки желоба, просунув
болты через отверстия в основании желоба и
отверстия в держателях и затянув их гайками.
2
3
×
3
D
Нейтральное
положение
1
2
Регулировоч
ный болт
3
Положение
главной передачи
Нейтра
льное
положе
ние
4
Контргайка
1
2
M5
×
25
(
×
1)
3
M6
×
25
(
×
1)
M6
×
25
M5
×
25
×
1
C
×
1
Плоская шайба (х3)
10
