11.2. Замена фрикционного
колеса.
Если снегоуборщик не приводится в движение при
включении муфты привода, и регулировка тросика
управления муфтой не решила проблему, то может
потребоваться замена фрикционного колеса.
1.
Во избежание протечек удалите все топливо из
бака, оставив двигатель включенным, пока он сам
не остановится. Извлеките ключ, чтобы избежать
случайного запуска, и дождитесь, пока
снегоуборщик полностью остынет.
2.
Осторожно поверните снегоуборщик вверх и
вперед так, чтобы он встал на кожух шнека.
3.
Снимите крышку (крышки) рамы с нижней части
снегоуборщика, отвинтив винты крепления
крышки (крышек).
4.
Снимите тягу, отвернув винты.
5.

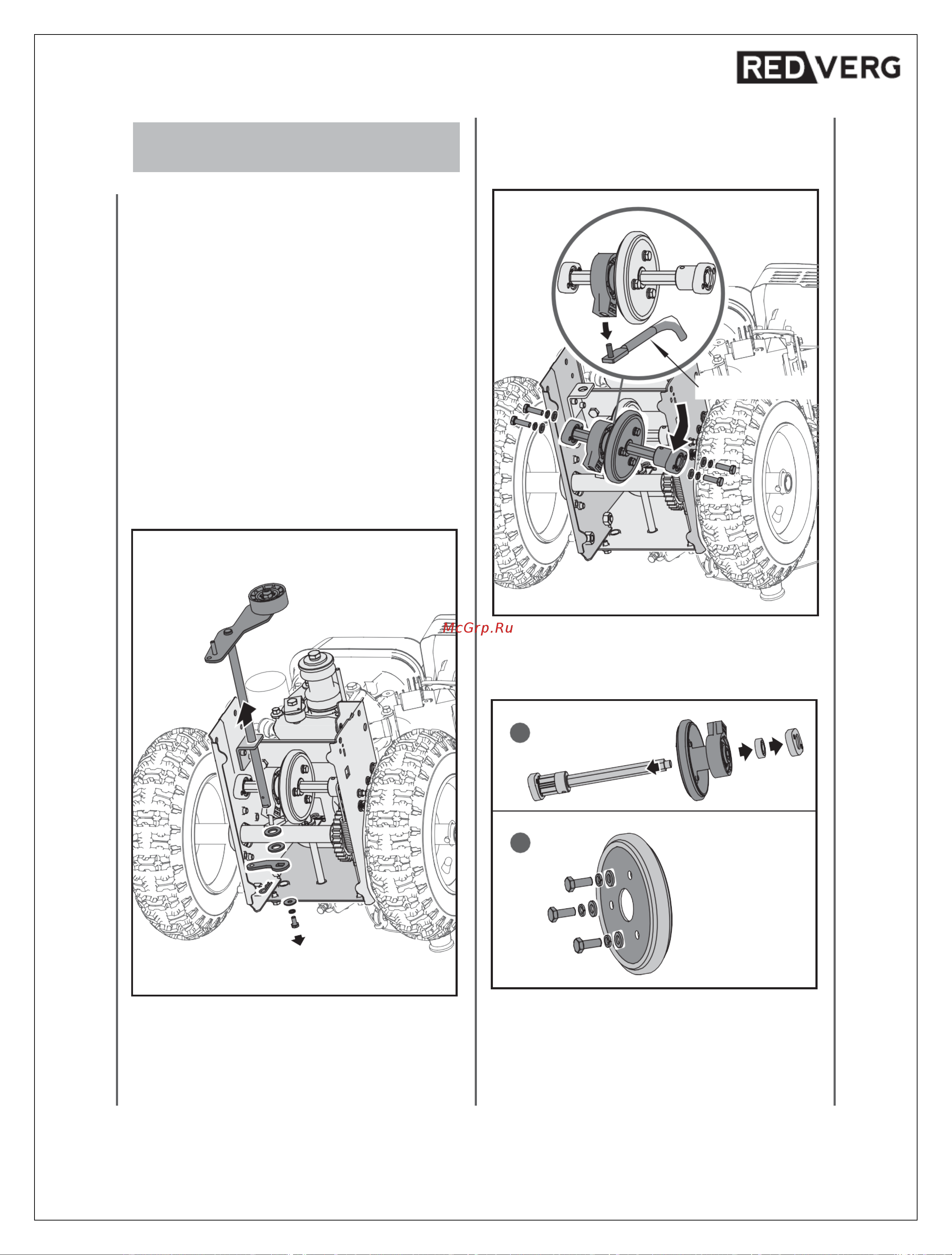

Отверните четыре винта, снимите соединитель
тяги переключения передач, а затем извлеките
фрикционное колесо в сборе.
Соединитель тяги
6.
Извлеките фрикционное колесо и установите
новое.
