![RedVerg RD-ST65E [9/37] Установка тяги переключения передач](/img/pdf.png)
RedVerg RD-ST65E [9/37] Установка тяги переключения передач

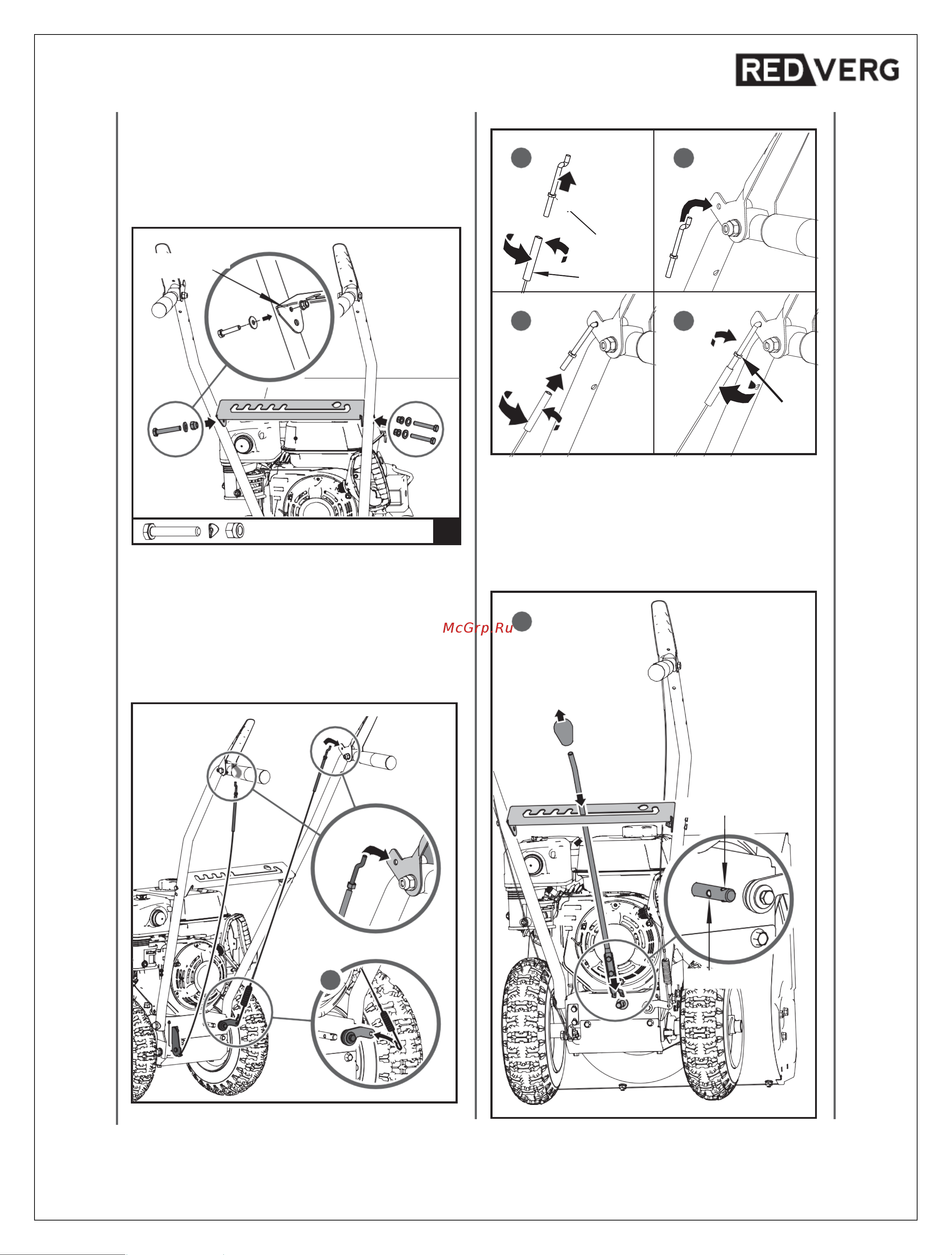

![RedVerg RD-ST65E [9/37] Установка тяги переключения передач](/views2/1877579/page9/bg9.png)
2
Стяжная муфта
3
4
5
Контргайка
4.
Вручную закрепите панель управления на
рукоятках при помощи винтов, шайб и гаек.
5.
Убедитесь, что рукоятки расположены на одной
высоте и надежно затяните все крепежные
элементы.
6.
Отсоедините Z-образные крепежи от стяжных
муфт и зацепите их за нижние отверстия в
рычагах сцепления. Заверните стяжные
муфты, не поворачивая тросики, в Z-образные
крепежи так, чтобы тросики не провисали. Не
перетяните тросики. Зафиксировав стяжные
муфты плоскогубцами, затяните контргайки
напротив стяжных муфт.
6.3. Установка тяги переключения
передач.
1.
Извлеките ручку, чтобы вставить тягу
переключения в паз на панели управления.
1
B
×
3
M6
×
40
1
Наружное отверстие
Внутреннее отверстие
Верхнее отверстие
Z-образный крепеж
9
