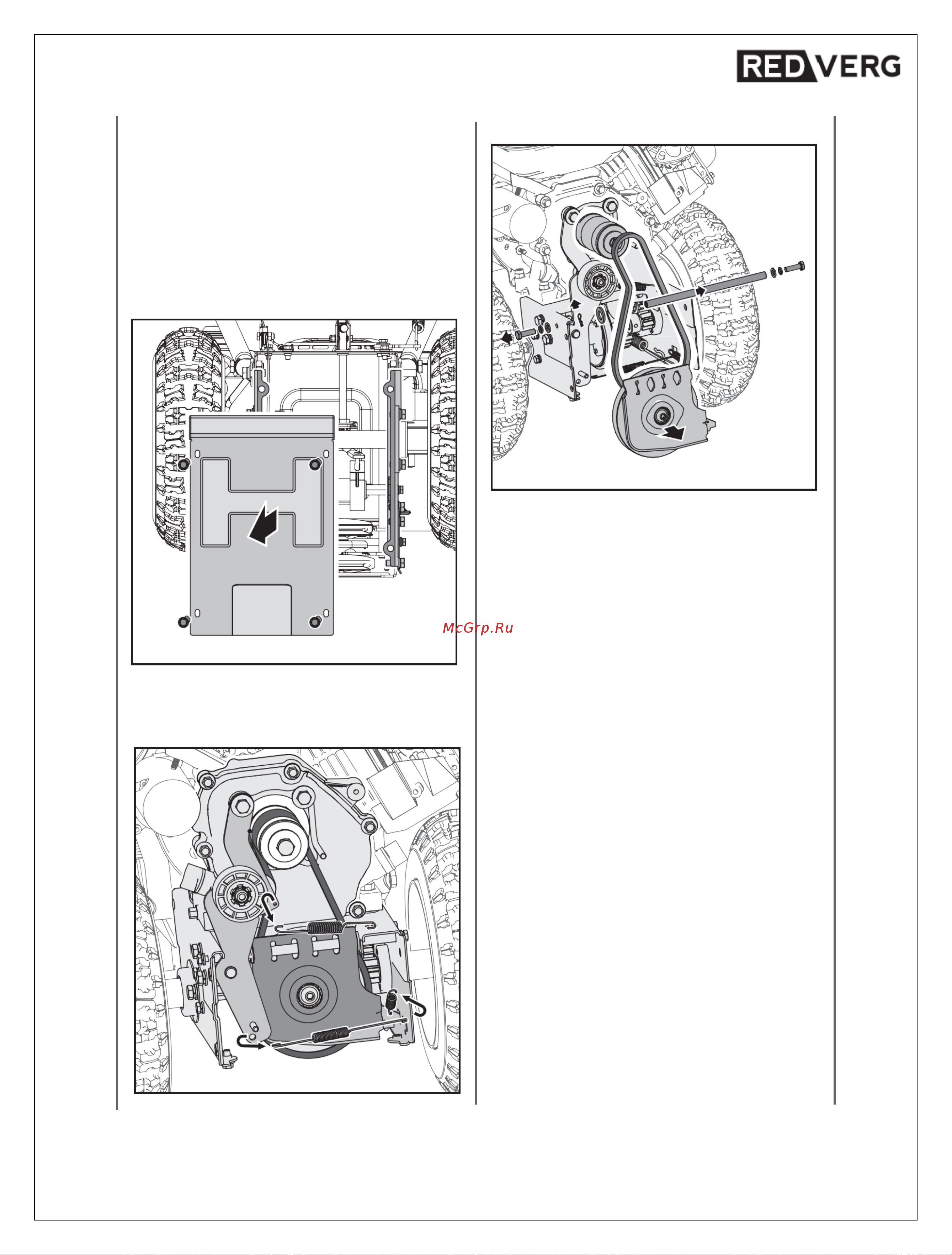

Приводной ремень.
В случае износа, промасливания или какого-либо
другого повреждения приводного ремня произведите
его замену следующим образом.
1.
Выполните шаги по снятию ремня шкива 1-5.
2.
Снимите крышку рамы с нижней части
снегоуборщика, отвернув винты крепления
крышки.
3.
Отсоедините пружину от отверстия в кронштейне
тормоза.
4.
Снимите вал и
опорный кронштейн.
6.
Снимите ремень(и) вокруг шкива и просуньте
ремень(и) между опорным кронштейном и шкивом
шнека.
7.
Установите приводной ремень(и), выполнив
инструкции в обратном порядке.
25
