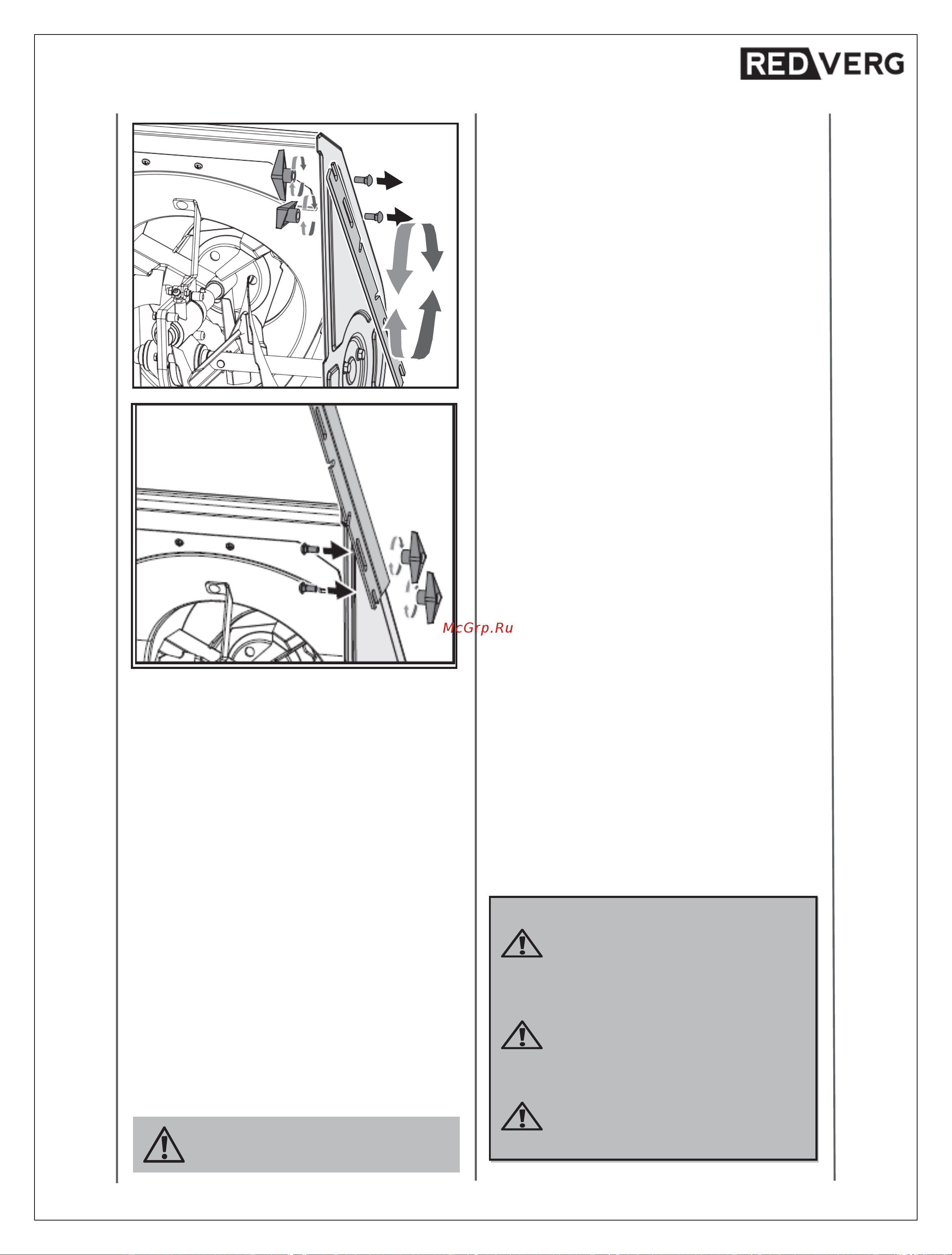

7.13. Краник отключения подачи
топлива.
Эксплуатация снегоуборщика возможна только, если
краник отключения подачи топлива установлен в
положение «OPEN» (ОТКРЫТ). Закройте краник, если
машина не используется.
7.14. Рычаг дроссельной заслонки
.
Для того чтобы увеличить скорость вращения
двигателя, переместите рычаг дроссельной заслонки
вправо; для того, чтобы уменьшить скорость
вращения двигателя, переместите рычаг влево. Для
останова двигателя переместите рычаг дроссельной
заслонки в положение «STOP» (СТОП).
7.15. Воздушная заслонка.
Задействуйте воздушную заслонку, установив
поворотный рычажок в положение FULL, при
холодном запуске двигателя. Когда двигатель
прогреется, постепенно поверните заслонку в
положение OFF.
Не используйте воздушную заслонку для горячего
запуска двигателя.
7.16. Кнопка подкачки топлива.
Нажмите на кнопку подкачки топлива для
дополнительной подачи топлива из карбюратора в
цилиндр, чтобы ускорить запух в холодную погоду.
7.17. Ручной стартер.
Ручной стартер расположен на задней стороне
двигателя. Потяните за рукоятку ручного стартера,
чтобы запустить двигатель.
7.18. Безопасный выключатель зажигания
(если есть).
Вставьте ключ зажигания, чтобы запустить двигатель
и начать работу. Для остановки двигатели извлеките
ключ.
7.19. Выключатель ON/OFF (ВКЛ./ВЫКЛ.)
(если есть).
Используется для останова двигателя. Установите
выключатель в положение OFF (ВЫКЛ.), чтобы
остановить двигатель. Установите выключатель в
положение ON (ВКЛ.), чтобы запустить двигатель и
начать работу.
7.20. Выключатель зажигания (электрический
запуск 12V В пост. тока).
Выключатель зажигания контролируется
извлекаемым ключом, который имеет 3 положения:
STOP (ОСТАНОВ), RUN (РАБОТА) и START
(ЗАПУСК).
7.21. Электрический стартер и кнопка запуска
(если есть).
Электрический стартер осуществляется посредством
нажатия на кнопку (220 В перем. тока) запускает
двигатель при правильном положении воздушной
заслонки и правильном проворачивании двигателя.
Для запуска снегоуборщика подключите
электрический стартер к источнику электропитания с
помощью соответствующего удлинительного шнура и
нажмите кнопку запуска.
Перед включением машины тщательно
осмотрите шнур питания. Запрещается
использовать машину, если шнур
поврежден. Незамедлительно замените
или отремонтируйте шнур.
Сначала подсоедините удлинительный
шнур к штепселю электрического
стартера, затем - к сетевой розетке;
сначала отсоедините удлинительный
шнур от сетевой розетки, затем –
от
машины.
Во избежание повреждений
электрического стартера длительность
его непрерывной работы не должна
превышать 5 секунд при каждой попытке
запуска двигателя.
Между попытками
должно пройти не менее 10 секунд.
17
