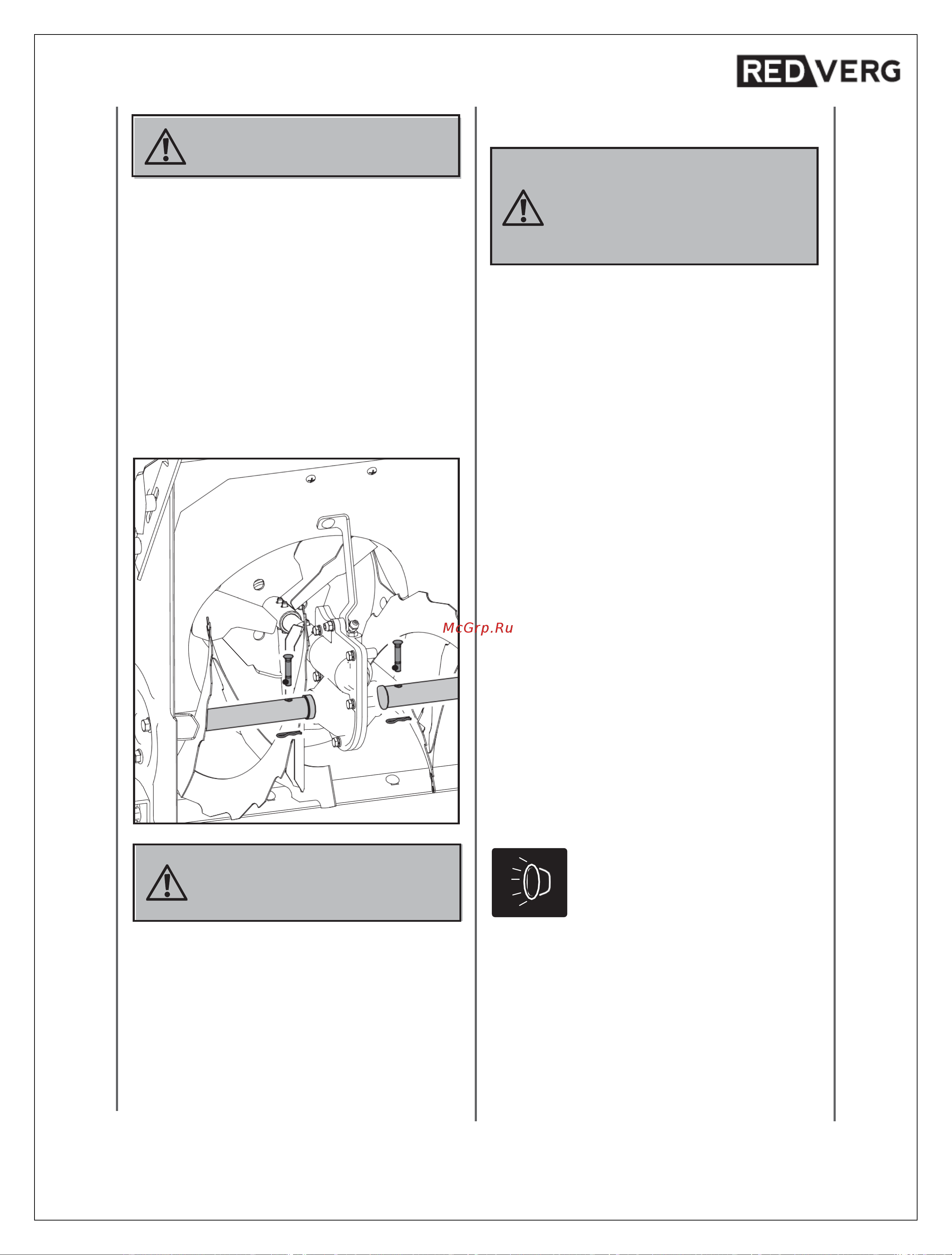

Скребок и полозья имеют по два края, которые могут
быть подвергнуты износу. Когда одна сторона
изнашивается, их можно повернуть на 180 градусов,
чтобы задействовать другой край.
7.7. Срезные штифты.
Шнеки крепятся к валу шнека с помощью срезных
штифтов и штифтов с головкой и отверстием под
шплинт. В случае столкновения шнека с посторонним
предметом или скоплением льда, благодаря
конструкции снегоуборщика, штифты могут срезаться,
предотвращая повреждения других частей машины.
Если шнеки не поворачиваются, то следует
проверить, не срезаны ли штифты. При
необходимости замените срезные штифты.
7.10. Инструмент для прочистки желоба.
Запрещается чистить забившийся
желоб руками. Перед проведением
очистки остановите двигатель и
оставайтесь за рукоятками до тех пор,
пока все движущиеся части не
остановятся.
Инструмент для прочистки желоба для удобства
закреплен на задней части кожуха шнека с помощью
крепежного зажима. Если во время работы желоб для
выброса снега забился снегом и льдом, то для
безопасной очистки желоба для выброса снега и
отверстия желоба следует выполнить следующие
действия:
1.
Отпустите рычаг муфты шнека и остановите
двигатель.
2.
Снимите инструмент для прочистки желоба с
зажима на задней стороне кожуха шнека.
3.
Крепко зажмите инструмент рукояткой и
протолкните его вращающими движениями в желоб
для выброса снега, чтобы расчистить затор.
4.
Снова закрепите инструмент для прочистки на
крепежном зажиме на задней стороне кожуха
шнека.
5.
Убедитесь, что желоб для выброса снега
установлен в безопасном направлении (в
направлении выброса снега отсутствуют
транспортные средства, здания, люди или другие
объекты). Запустите двигатель. Находясь на месте
оператора (за снегоуборщиком), на несколько
секунд задействуйте управление шнеком для того,
чтобы очистить корпус шнека и желоб для выброса
снега от оставшегося снега и льда
7.11. Фара
(если есть).
Фара обеспечивает дополнительную
безопасность в условиях плохой
видимости. Для включения фары
поверните выключатель фары в
положение ON (ВКЛ.).
7.8. Шнек.
Когда шнеки включены, они вращаются и забирают
снег в кожух снегозаборника.
7.9. Желоб для выброса снега.
Снег, который был забран в кожух снегозаборника,
отбрасывается через желоб для выброса снега.
7.12.
Ножи-разделители
(нет в комплекте).
Ножи-разделители разбивают снежные наносы,
высота которых превышает высоту кожуха шнека, и
направляют снег в шнек. Если режущие края не
используются, храните их на кожухе шнека.
Переместите режущие края так, чтобы они были
направлены вперед, как показано на рисунке.
Барашковые гайки фиксируются на внешней стороне
кожуха шнека.
При слишком большом износе скребка
может быть поврежден кожух шнека.
Используйте только оригинальные
срезные штифты, поставляемые
вместе со снегоуборщиком.
