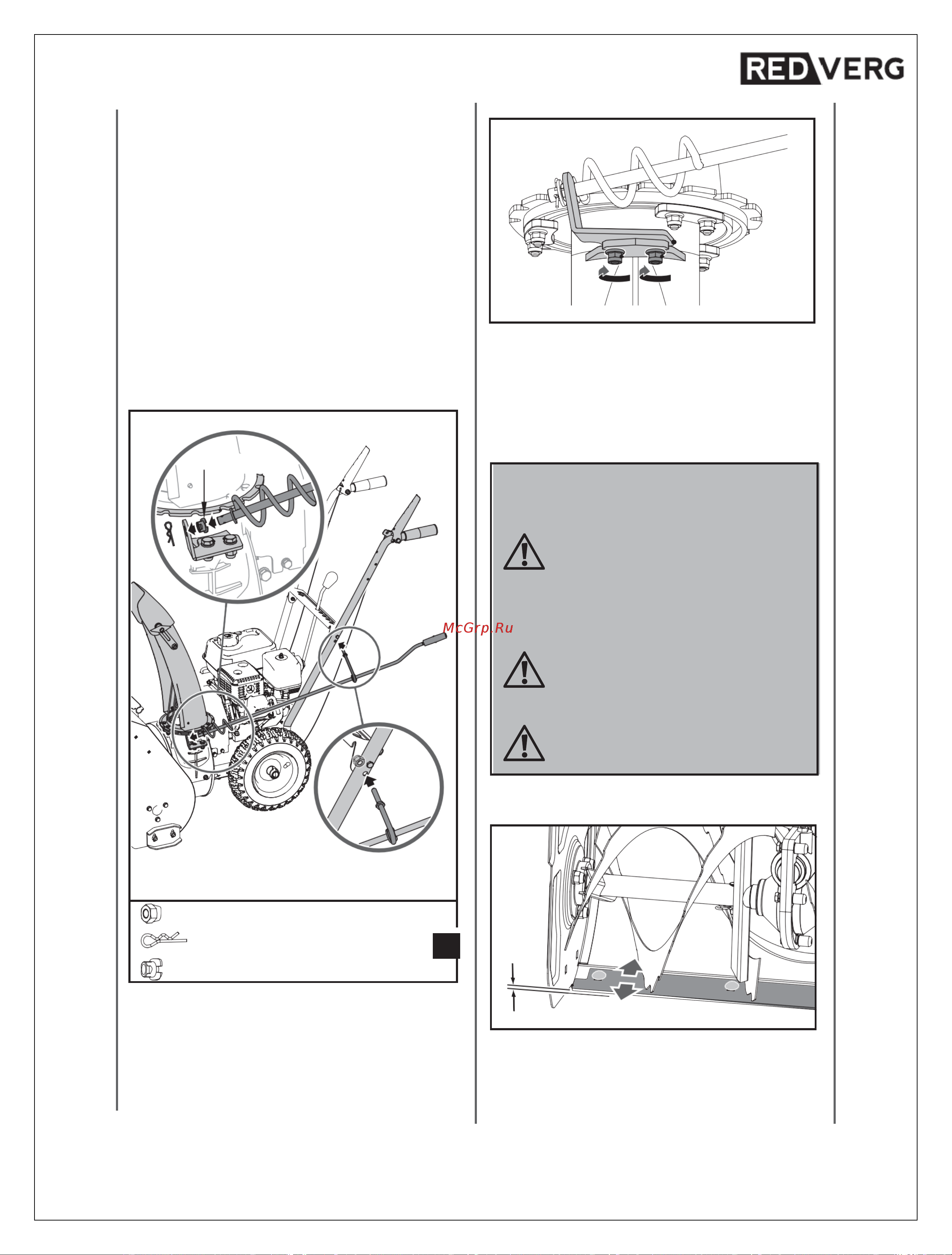

6.5. Управление направлением
желоба.
1.
Вставьте спиральный конец рычага управления
направлением желоба в кронштейн желоба.
2.
Присоедините рычаг управления направлением
желоба к рукоятке через верхние отверстия на
левой рукоятке, просунув болт через отверстие.
Используйте лекальную шайбу и гайку, чтобы
закрепить его на рукоятке. Затяните гайку
вручную, чтобы в дальнейшем было проще
выровнять его положение.
3.
Закрепите спиральный конец на кронштейне
желоба при помощи плоской шайбы и штифта с
отверстием и головкой под шплинт.
4.
Убедитесь, что спираль внизу полностью вошла
во фланец пусковой рукоятки желоба, и затяните
два болта на кронштейне желоба.
5.
Затяните гайку крепления рычага управления
направлением желоба на рукоятке.
6.6. Шины.
С завода-изготовителя шины транспортируются в
перекаченном состоянии. Проверьте давление в
шинах. Снизьте или увеличьте давление в обеих
шинах до значений, рекомендованных
производителем.
Ни при каких обстоятельствах не
превышайте значение давления,
рекомендованное производителем.
При
установке бортов чрезмерное давление
может привести к разрыву шины/обода в
сборе с силой, достаточной для
причинения тяжелой травмы.
Рекомендуемое значение давления
смотрите на боковой стенке шины.
Всегда поддерживайте одинаковое
давление в шинах. При неодинаковом
давлении в шинах машина не будет
двигаться по прямой траектории, а
скребок будет продвигаться
неравномерно.
Берегите шины от воздействия бензина
и нефти, которые могут повредить
резину.
6.7. Полозья.
3 мм
1.
Установите снегоуборщик на ровную поверхность.
2.
Зафиксируйте лезвия шнека так, чтобы они не
доставали до земли 3 мм (1/8”).
Специальная втулка
M8
×
1
×
1
E
(Спец.)
×
1
11
