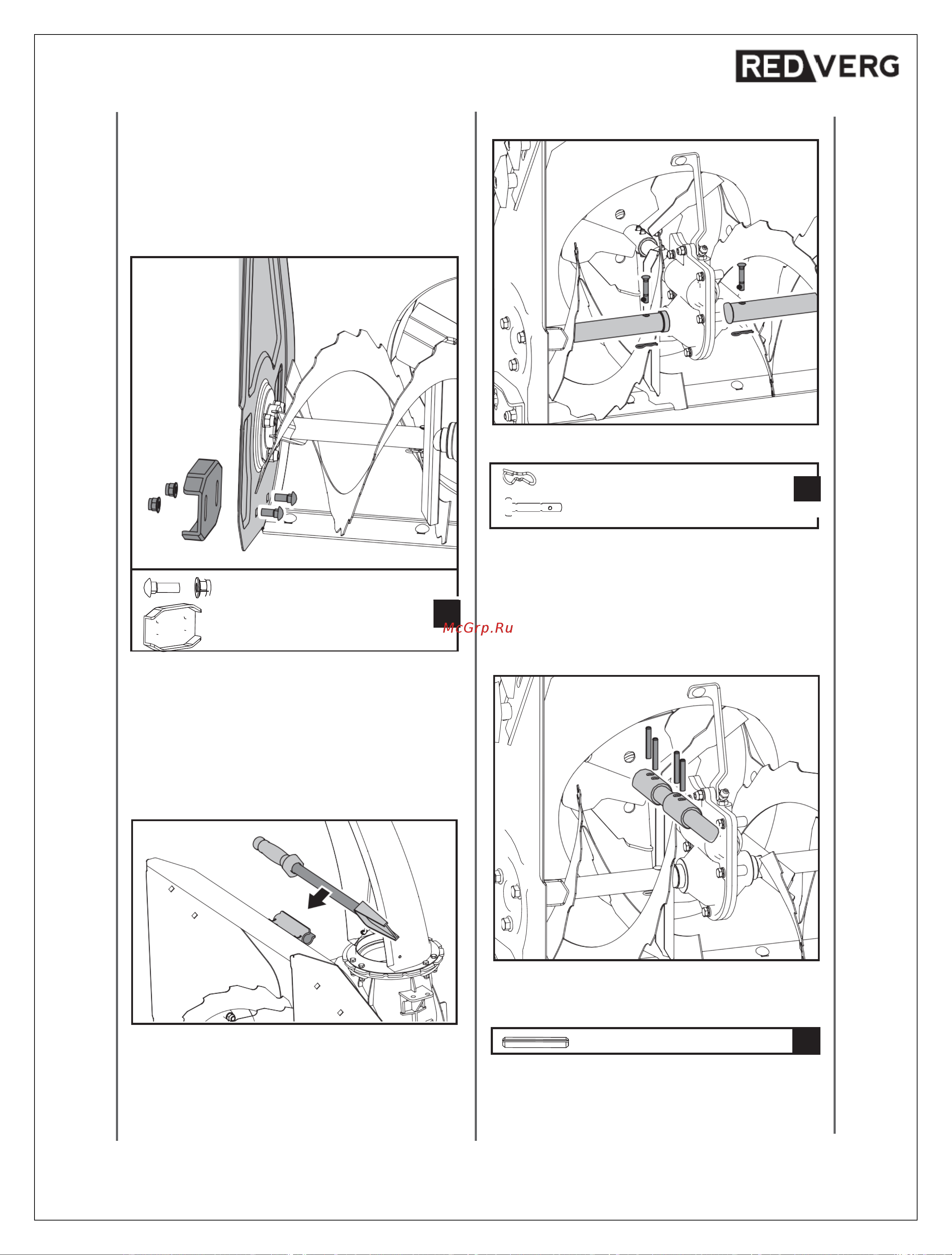

3.
Проверьте положение скребка. Скребок должен
быть на расстоянии 3 мм (1/8”) от земли и
располагаться параллельно уровню земли. Чтобы
отрегулировать положение скребка, ослабьте
семь монтажных винтов (два с каждой стороны),
выровняйте скребок и затяните монтажные винты.
×
2
4.
Закрепите оба полоза на боковых пластинах
шнека при помощи винтов и гаек. Переместите
полозья вниз, насколько это возможно. Убедитесь,
что оба полоза выровнены. Затяните крепления.
6.9.
Замена срезных штифтов.
Шнек закреплен на приводном валу штифтами.
×
2
В комплект поставки снегоуборщика входят запасные
срезные штифты шнека и штифты с головкой и
отверстием под шплинт. Храните их в надежном
месте на случай необходимости.
6.9.Запасные цилиндрические
штифты
.
6.8. Инструмент для прочистки
желоба.
Закрепите инструмент для прочистки желоба в
держателе в задней части кожуха шнека.
Крыльчатка крепится к валу крыльчатки при помощи
цилиндрических штифтов.
В пакете с креплениями поставляются два запасных
цилиндрических штифта 6x40 для крыльчатки.
Храните их в надежном месте на случай
необходимости.
6
×
40
×
4
H
M8
×
20
×
4
F
G
×
2
12
