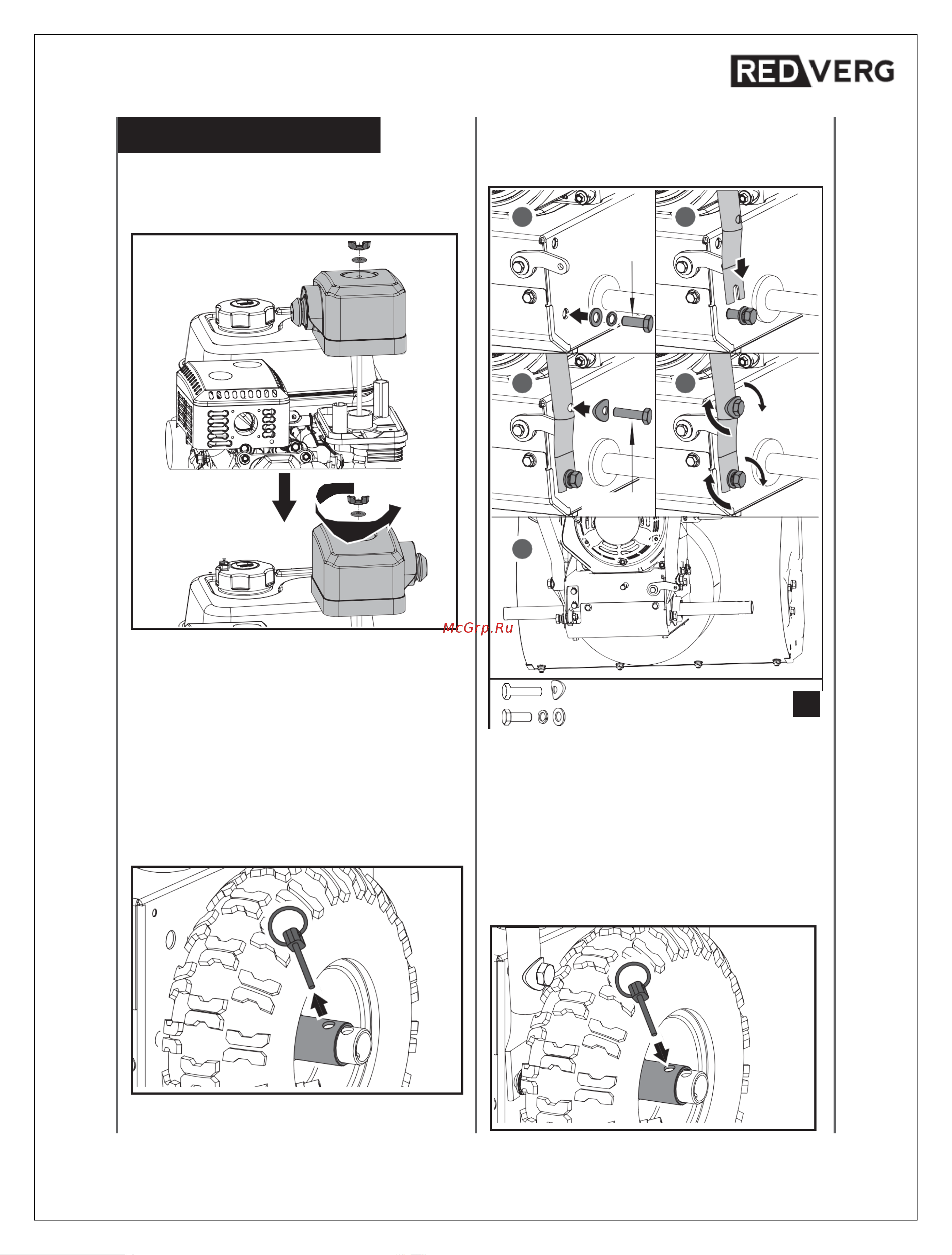

RedVerg RD-ST65E [8/37] Сборка
![RedVerg RD-ST65E [8/37] Сборка](/views2/1877579/page8/bg8.png)
Следуя указаниям, приведенным ниже, сборку
снегоуборщика можно выполнить за несколько минут.
6.1. Двигатель. Крышка фильтра.
1.
Отверните барашковую гайку с шайбой на
крышке воздушного фильтра.
2.
Поверните крышку воздушного фильтра на
180
o
так, чтобы кнопка подкачки топлива
смотрела наружу.
3.
Установите крышку воздушного фильтра и
затяните барашковую гайку.
6.2. Рукоятки.
1.
Извлеките поворотный шкворень из оси и
снимите колеса с оси.
2.
Выровняйте отверстия в рукоятках с боковыми
пластинами и вручную зафиксируйте рукоятки с
помощью винтов и шайб.
M10
×
40
×
2
3.
Установите колесо на ось. Вставьте
поворотный шкворень через отверстие во
втулке колеса и внутреннее отверстие в ось.
Вставляя шкворень в колесо, разместите
отверстие так, чтобы оно смотрело наружу,
для простоты установки.
6. СБОРКА.
1
2
M8
×
25
(
×
2)
3
4
M8
×
40
(
×
2)
5
M10
×
25
×
2
A
8
