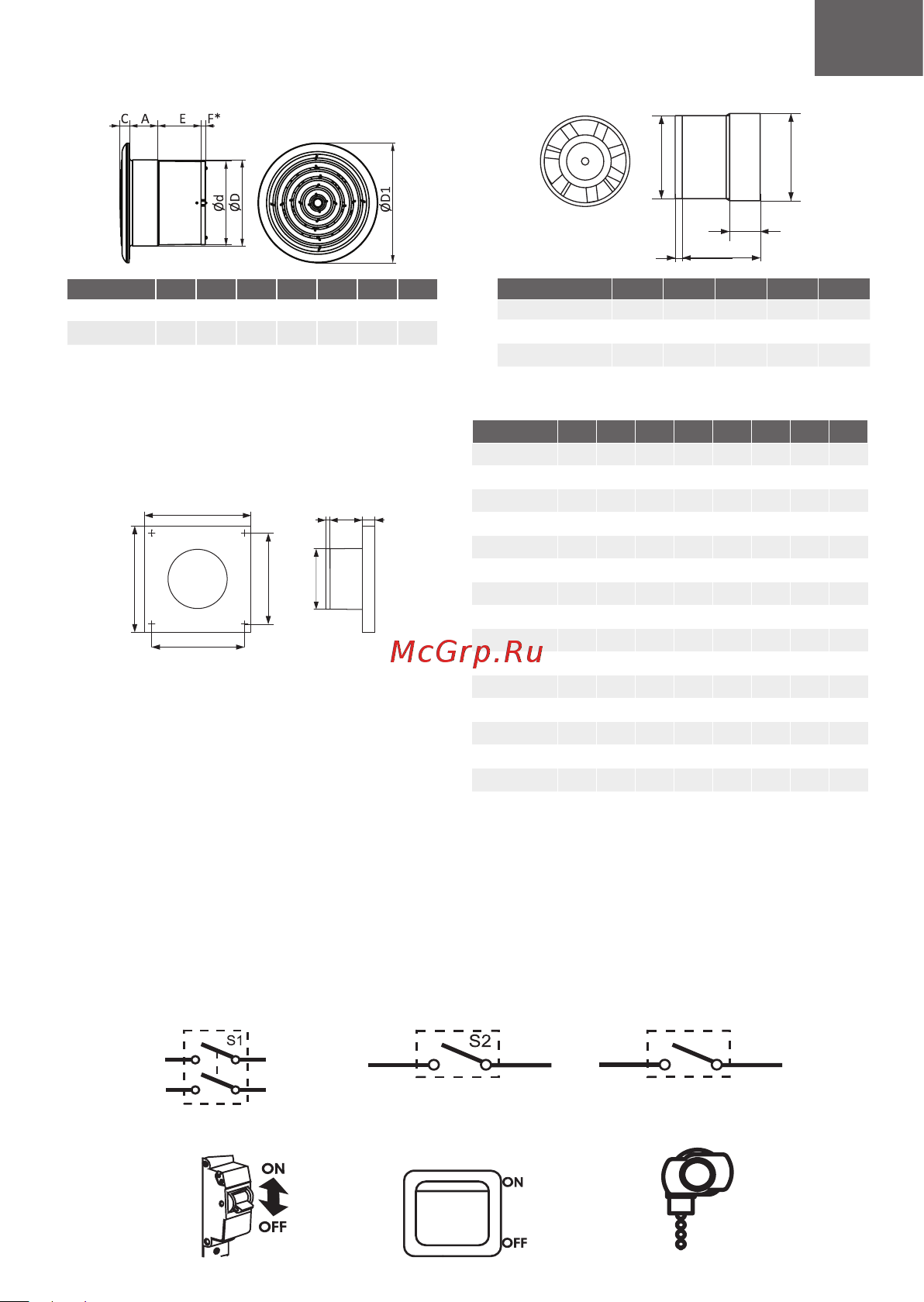

![Era PROFIT 4 BB [11/24] Comfort disc favorite era e neo](/views2/1633645/page11/bgb.png)
EN
11
FLOW
PROFIT
AF*
E
Ød
ØD
Model
d D D1 E A C F*
FLOW 4 100 103 143 52 33 11 7
FLOW 5 125 128 164 58 34 12 8,5
FLOW 6 160 163 200 66 42 13 -
*- This size is present only in fans with “back flow valve”
option
Model
d D A E F*
PROFIT 4 100 103 80 30
7
PROFIT 5 125 128 82 30
8.5
PROFIT 6 160 163 101 35
-
*- This size is present only in fans with “back flow valve”
option
Модель
d A E B C
X
Y F*
COMFORT 4 100 162 52 168 21 140 140 7
COMFORT 5 125 162 59 168 21 140 140 8.5
DISC 4 100 160 49 160 36 140 140 8
DISC 5 125 185 49 185 38 165 165 10
FAVORITE 4 100 162 52 168 21 140 140 7
FAVORITE 5 125 162 59 168 21 140 140 8.5
ERA 4 100 150 55 150 22 135 135 7
ERA 5 125 175 61 175 23 160 160 8.5
ERA 6 150 200 62 200 24 185 185 10
E 100 100 160 76 160 9 140 140 7
E 125 125 180 82 180 9 160 160 8,5
E 150 150 205 86 205 9 187 187 10
NEO 4 100 160 76 160 12 140 140 7
NEO 5 125 180 82 180 11 160 160 8,5
NEO 6 150 205 86 205 11 187 187 10
COMFORT/DISC/FAVORITE/ERA/E/NEO
F*
E
C
Ød
X
A
Y
B
*- This size is present only in fans with “back flow valve” option
Installation and set up procedures
ERA fans are mounted both with airvents and independently.
ERA fans are intended for wall mounting. Models of ERA fans with a ”BB” option are applied to wall and ceiling
mounting.
Mounting of ERA fans is carried out as with ventilating air ducts and independently on a plain vertical or horizontal
surface, for models with a “BB” option on a plain vertical surface of sufficient rigidness for installation of a product
by means of screws. Tolerance range of a mounting surface in vertical and horizontal directions is ±0,5 mm.
S3
Legend of circuit breaker S1
on the scheme
Сircuit breaker S1
External switch S2
Built-in switch S3 (pull chain
switch)
Legend of external switch S2
on the scheme
Legend of built-in switch S3 on
the scheme
