EN
13

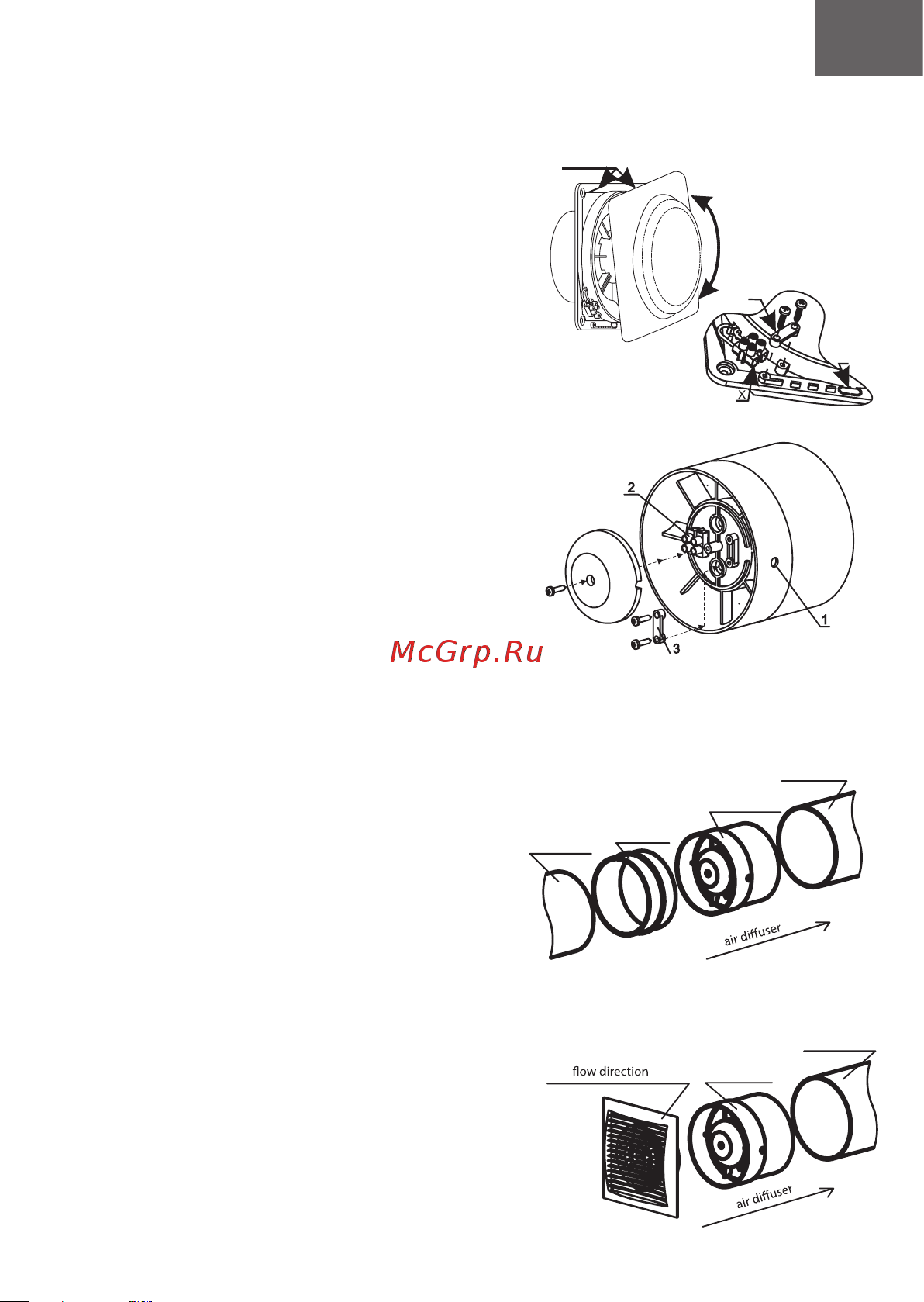

DISC (pic. 2)
• remove the decorative front panel, turning
counterclockwise
• hold the power wire through the cable hole 1 in the case
• strip the insulation on 5-7 mm from the wire end
• insert wires into terminal box X and press them by tap
screw
• fix the wires by means of cable clamp 2
• combine clamps of the decorative panel with
• grooves in the case and fix by rotation of the panel
relative to the case clockwise until the matching of the
borders
Pic
.2 DISC
FLOW (pic. 3)
• remove the decorative grill;
• remove the protective cover;
• hold the power wire through the cable hole 1 in the
case;
• strip the insulation on 7-8 mm from the wire end
• insert wires into terminal box X and press them by tap
screw
• fix the wires by means of cable clamp 2
• install the protective cover;
• install the grill.
Pic
.3 FLOW/PROFIT
PROFIT (pic. 3-5)
• remove the protective cover;
• hold the power wire through the cable hole 1 in the case;
• strip the insulation on 7-8 mm from the wire end
• insert wires into terminal box X and press them by tap screw
• fix the wires by means of cable clamp 2
• install the protective cover;
Fans of PROFITseries have different diameters of inlet and
outlet pipes for the connection of diffusers with the flange of
the corresponding diameter from absorption and air ducts from
air side discharge.
• Install a duct fan;
• From absorption, accession of air ducts to the fan is possible
through fittings of a necessary form and diameter or a
decorative grill with a flange.
Pic
.4 PROFIT
Pic
.5 PROFIT
2
1
combine
to turn
airvent
airvent
fun
duct
connection
airvent
