Рис.2 DISC

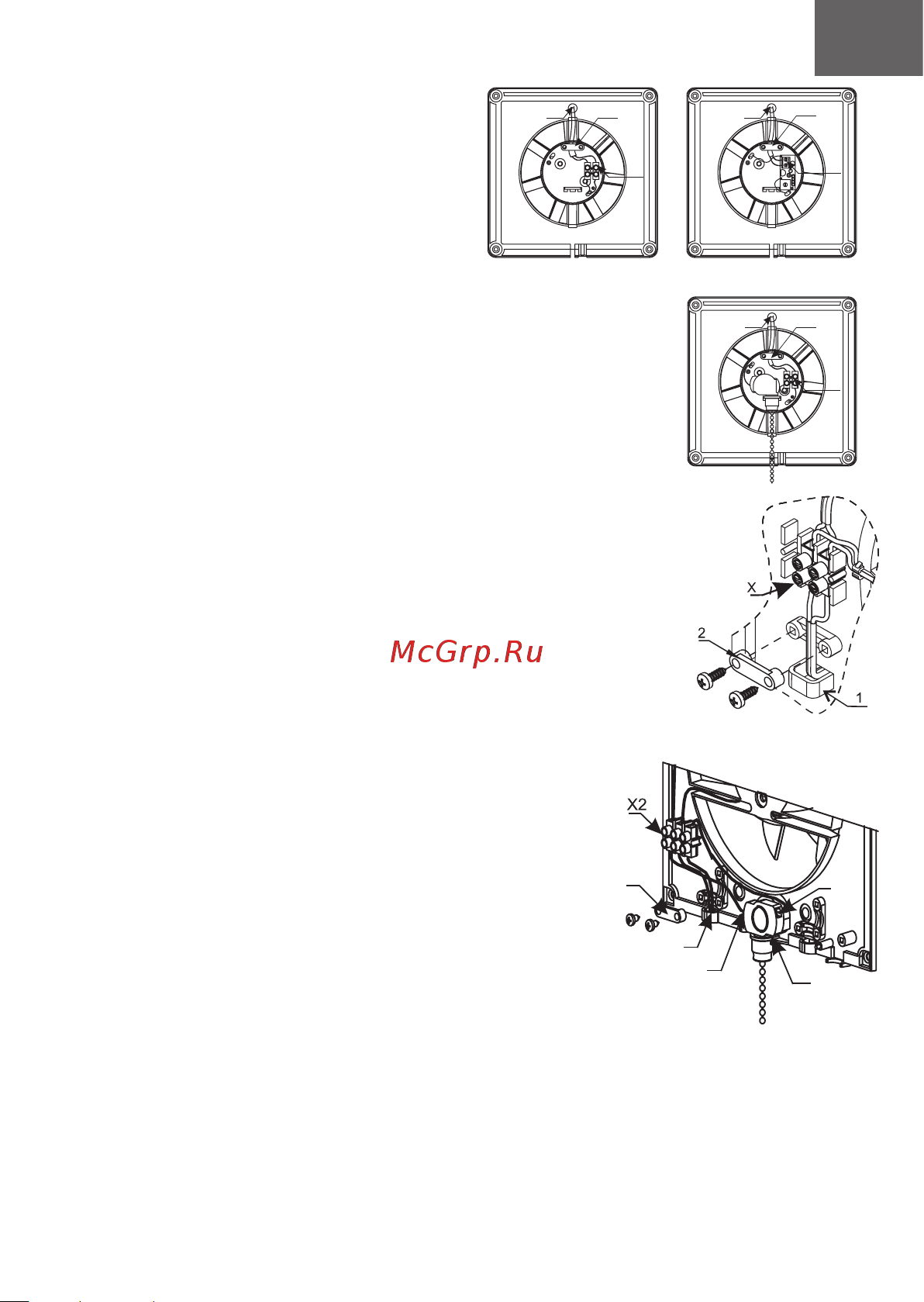

E/NEO (рис. 6-8)
• снять декоративную лицевую панель;
• снять изоляцию проводов на длине 5-7 мм;
• провести сетевой провод через кабельное
отверстие 1 в корпусе вентилятора и кабельный
ввод;
• вставить провода в клеммник Х, зажать их
винтами;
• закрепить провода при помощи кабельного
зажима 2;
• совместить фиксаторы декоративной панели с
пазами в корпусе;
• закрепить панель винтом
ERA (рис. 9)
• снять декоративную лицевую панель
• провести сетевой провод через кабельное отверстие 1 в корпусе
вентилятора
• снять изоляцию проводов на длине 5-7 мм
• вставить провода в клеммник Х, зажать их винтами
• закрепить провода при помощи кабельного зажима 2
• совместить фиксаторы декоративной панели с пазами в корпусе,
закрепить винтом
Рис.9 ERA
ERA Опция -02 (рис. 10)
• снять декоративную лицевую панель вентиляторов
• установить выключатель S3 на корпус вентилятора
• присоединить провода, вставив штыревые наконечники 3 к
выключателю S3
• провести сетевой провод через кабельное отверстие 1 в корпусе
вентилятора
• снять изоляцию проводов на длине 5-7 мм
• вставить провода в клеммник Х2, зажать их винтами
• закрепить провода при помощи кабельного зажима 2
• совместить фиксаторы декоративной панели с пазами в корпусе,
закрепить винтом
Техническое обслуживание
• отключить вентилятор от сети;
• демонтировать вентилятор, отсоединив его от воздуховодов и сняв с места
установки;
• в случае сильного загрязнения снять крыльчатку вентилятора;
• протереть все детали из пластмассы мягкой тканью, смоченной в мыльном
растворе, не допускается попадание моющего раствора на электродвигатель;
• протереть все поверхности насухо;
• собрать вентилятор и установить на место.
Рис.10 ERA Опция -02
S3
1
3
3
2
Рис. 6. E/NEO
Рис. 8. E Опция -02
Рис. 7. Опция MRe
1
3
2
3
2
1
2
1
3
x
X
