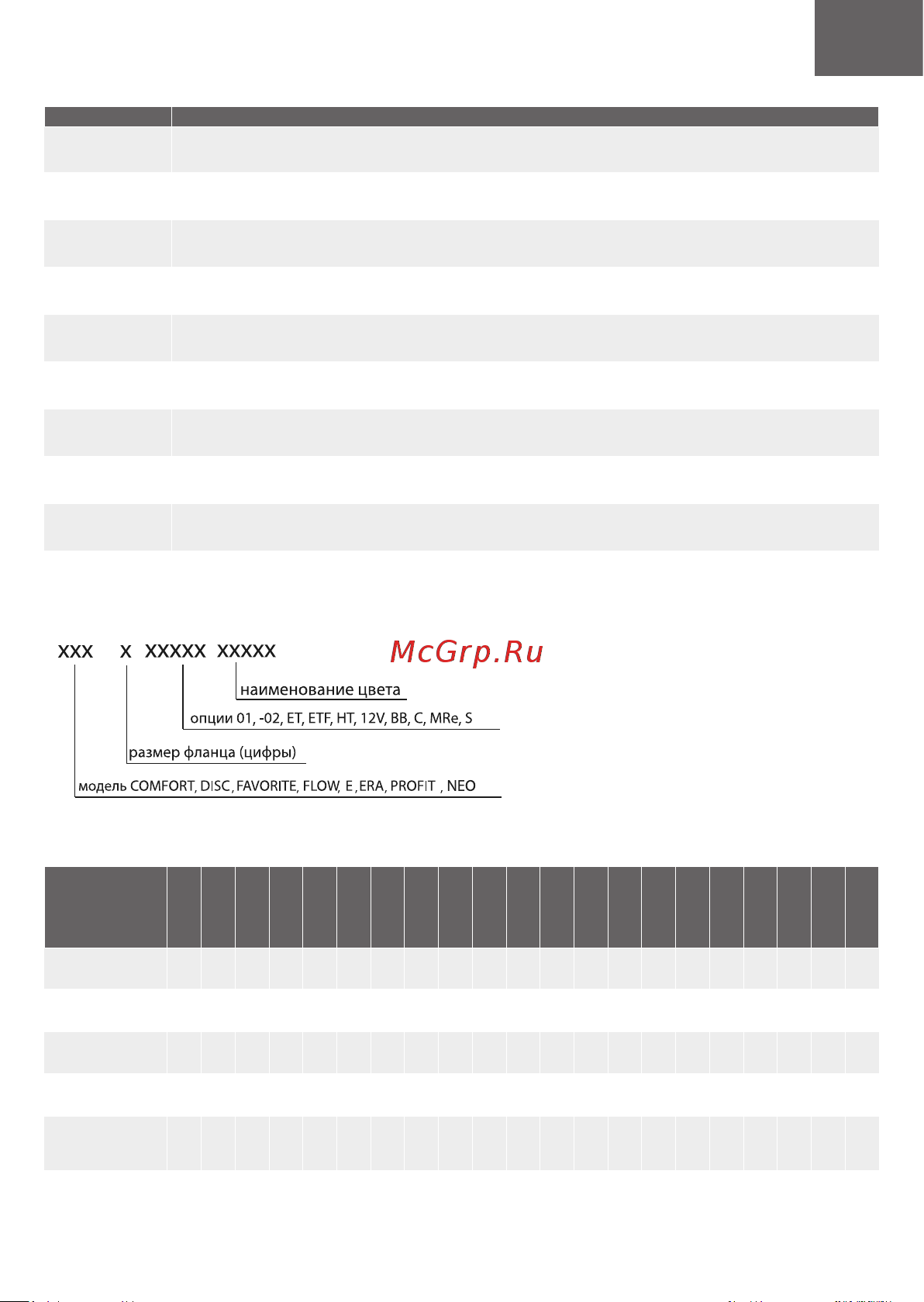

Era PROFIT 4 BB [3/24] Основные технические характеристики
![Era PROFIT 4 BB [3/24] Основные технические характеристики](/views2/1633645/page3/bg3.png)
RU
3
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ОПЦИЙ
Обозначение Наименование
-01
Электровентиляторы осевые канальные бытовые накладные с сетевым кабелем с
выключателем и вилкой
-02
Электровентиляторы осевые канальные бытовые накладные с шнуровым тяговым
выключателем включения/выключения питания вентилятора или таймера
ET Электровентиляторы осевые канальные бытовые накладные c электронным таймером
ETF Электровентиляторы осевые канальные бытовые накладные c фототаймером
HT Электровентиляторы осевые канальные бытовые накладные c датчиком влажности
12V
Электровентиляторы осевые канальные бытовые с двигателем 12V, подключение через
понижающий трансформатор.
BB
Электровентиляторы осевые канальные бытовые c двигателем на шарикоподшипниках.
Гарантирует до 40 тысяч часов непрерывной работы.
С Электровентиляторы осевые канальные бытовые накладные с обратным клапаном
MRe
Электровентиляторы осевые канальные бытовые накладные мультиопционные
двухрежимные со встроенным контроллером Fusion Logic 1.2 .
S
Электровентиляторы осевые канальные бытовые накладные с защитной сеткой от
насекомых.
Дополнительные опции могут быть комбинированы или отсутствовать.
Основные технические характеристики
Характеристики
COMFORT 4
COMFORT 5
DISC 4
DISC 5
FAVORITE 4
FAVORITE 5
FLOW 4
FLOW 5
FLOW 6
E 100
E 125
E 150
NEO 4
NEO 5
NEO 6
ERA 4
ERA 5
ERA 6
PROFIT 4
PROFIT 5
PROFIT 6
Диаметр фланца
(мм)
100 125 100 125 100 125 100 125 160 100 125 150 100 125 150 100 125 150 100 125 160
Производитель-
ность (м
3
/час)
95 180 80 130 95 180 107 190 300 90 140 250 90 140 250 97 183 290 107 190 300
Потребляемая
мощность (Вт)
16 18 16 20 16 18 14 18 22 14 16 16 14 16 16 14 16 16 14 18 22
Уровень шума
(дБ)
35 36 35 36 35 36 35 36 38 35 36 38 35 36 38 35 36 38 35 36 38
Масса (кг) 0,55 0,65 0,5 0,58 0,55 0,65 0,5 0,6 0,95 0,55 0,65 0,77 0,55 0,65 0,77 0,5 0,55 0,7 0,38 0,45 0,7
Вентиляторы предназначены для подключения к сети переменного тока напряжением 220-240 V (12V для
вентиляторов с опцией 12V) частотой 50 Hz.
Пример обозначения
ERA 5 C ET -02
E 100 S
