Era PROFIT 4 BB [12/24] Wiring diagram connection of era fans to the network
![Era PROFIT 4 BB [12/24] Wiring diagram connection of era fans to the network](/views2/1633645/page12/bgc.png)
EN
12

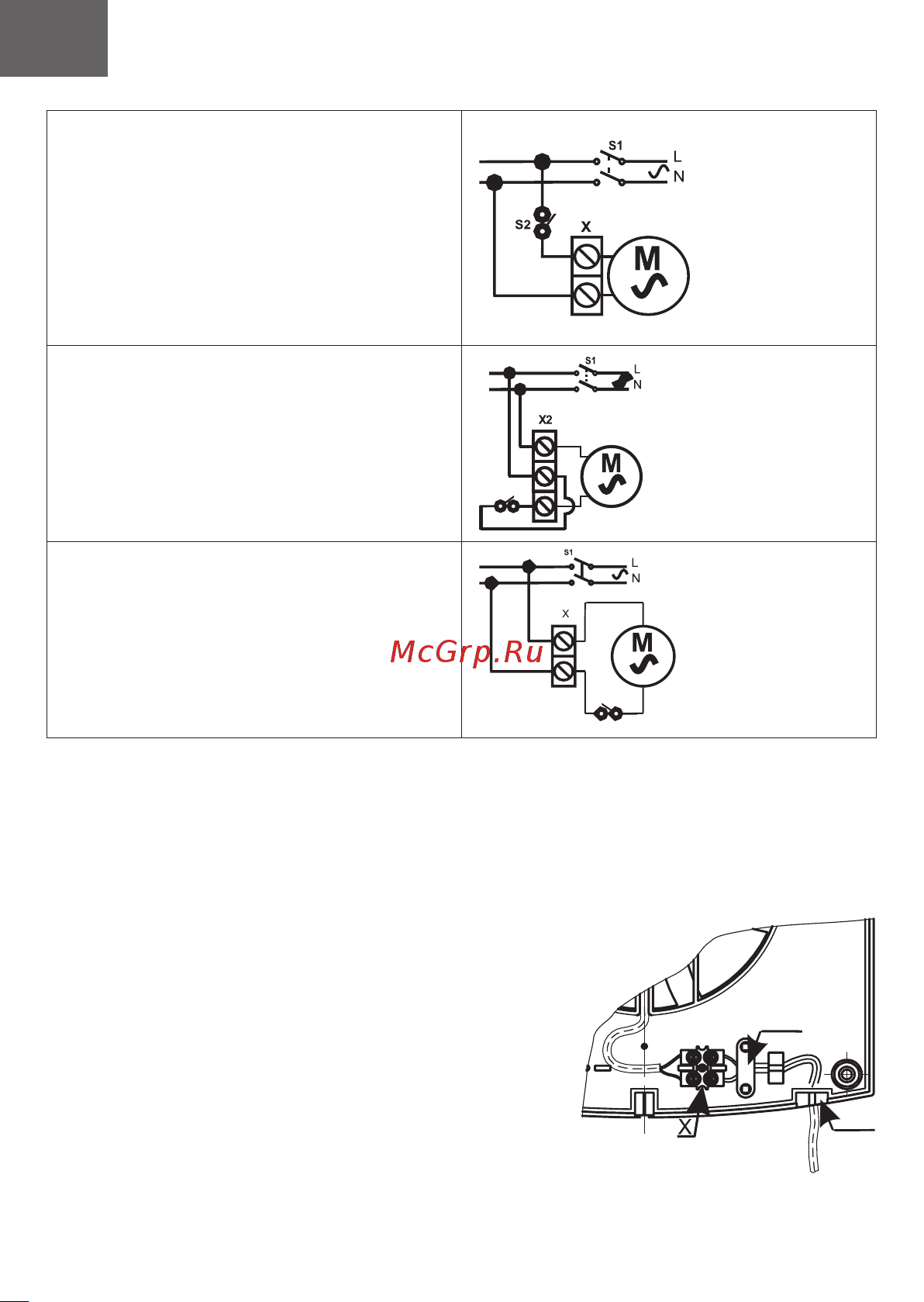

Schematic diagrams of ERA fan`s connection
Scheme 1
of fan connectuion (base model)
X- terminal block, 2 pairs
* Fans should only be connected to the AC network
rated voltage 12 V (Marked on the fan case and
packaging)
Scheme 2
of fan connection, equipped with - 02 option(pull-
chain switch).
X2- terminal block, 3 pairs
S3
Scheme 3 (for E/NEO model)
of fan connection, equipped with - 02 option(pull-
chain switch)
X- terminal block, 2 pairs
S3
220-240В (12 V*)
220-240V
220-240V
Wiring diagram connection of ERA fans to the network
Connection of fan to the network shown in pic. 1-10
COMFORT / FAVORITE (pic. 1)
• remove the decorative front panel
• hold the power wire through the cable hole 1
in the case
• strip the insulation on 5-7 mm from the wire
end
• insert wires into terminal box X and press them
by tap screw
• fix the wires by means of cable clamp 2
• combine clamps of the decorative panel with
grooves in the case
• fix the panel with screw
Pic.1 COMFORT/FAVORITE
2
1
