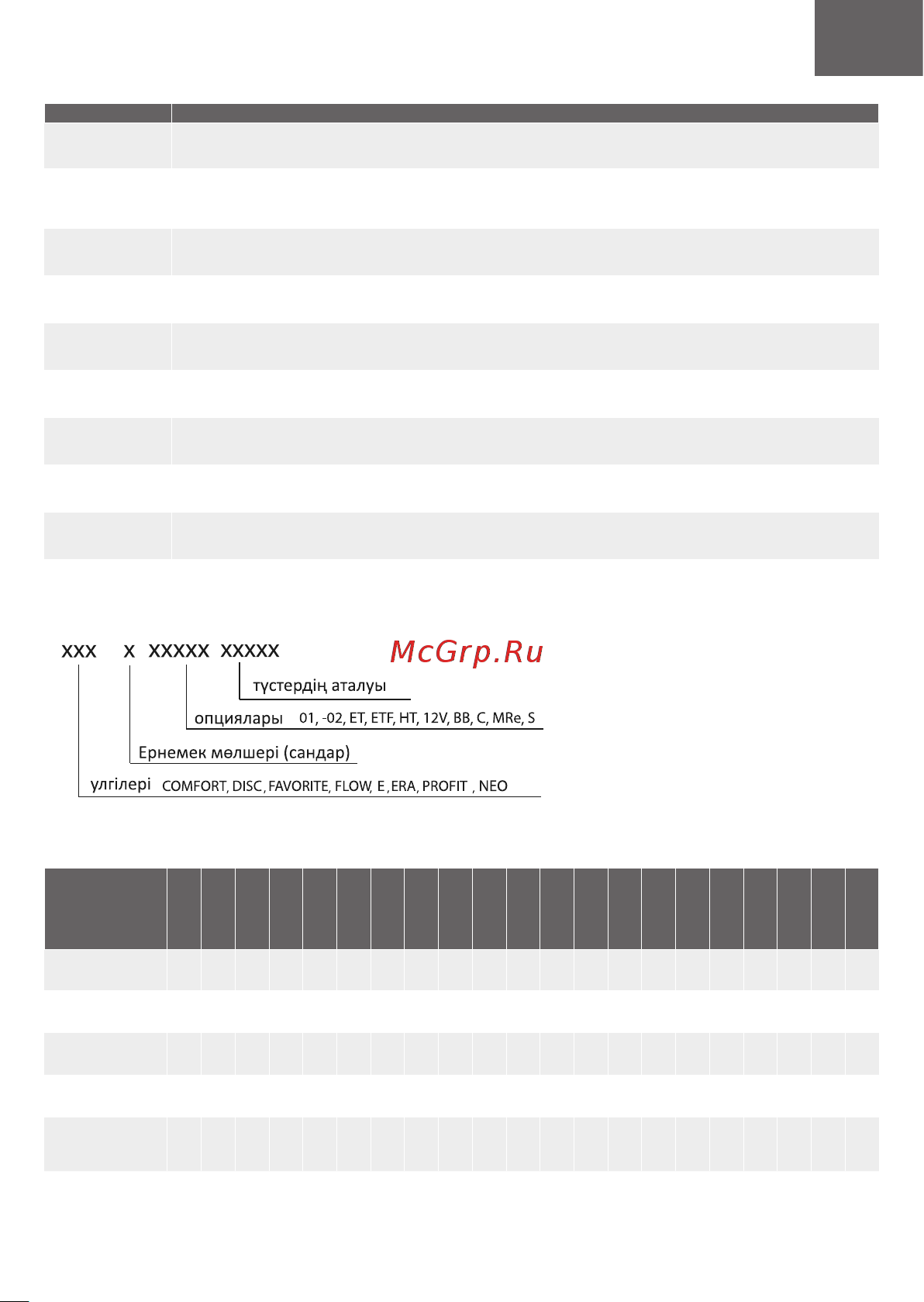

![Era PROFIT 4 BB [17/24] Негізгі техникалық мәліметтері](/views2/1633645/page17/bg11.png)
KZ
17
ОПЦИЯЛАРДЫҢ ШАРТТЫ БЕЛГІЛЕРІ
Белгіленуі Аталуы
-01
Айырғыш және айырымен жабдықталған желі кабелі бар кабелдік тұрмыстық бе-
лағаштық каналдық қапталған электр желдеткіштер
-02
Желдеткіш немесе таймерді қуат көзіне қосу/ қуат көзінен өшіру үшін тартулы баулы
өшіргішімен жабдықталған тұрмыстық белағаштық каналдық қапталған электр
желдеткіштер
ET
Электрондық таймері бар тұрмыстық белағаштық каналдық қапталған электр желдет-
кіштер
ETF Фототаймері бар тұрмыстық белағаштық каналдық қапталған электр желдеткіштер
HT
Ылғалдылық тетігімен жабдықталған тұрмыстық белағаштық каналдық қапталған электр
желдеткіштер
12V
12V қозғалтқышы бар тұрмыстық белағаштық каналдық электр желдеткіштер, қосылую
төмендететін трансформаторы арқылы
BB
Шарлы мойынтіректермен жабдықталған тұрмыстық белағаштық каналдық электр
желдеткіштер. 40 мың сағат бойы үзіліссіз жұмыс істеуін қамтамасыз етеді.
С Кері клапаны бар тұрмыстық белағаштық каналдық қапталған электр желдеткіштер
MRe
Ішіне құрастырылған Fusion Logic 1.2 контроллері бар тұрмыстық белағаштық каналдық
қапталған мультиопциялық екі режимдік электр желдеткіштер
S
Жәндіктерден қорғайтын торшасымен жабдықталған тұрмыстық белағаштық каналдық
қапталған электр желдеткіштер
Қосымша опциялардың бір бірімен құрамдастырылған болуы немес жоқ болуы мүмкін.
Белгілеу үлгісі
ERA 5 C ET -02
E 100 S
Негізгі техникалық мәліметтері
Сипаттамалары
COMFORT 4
COMFORT 5
DISC 4
DISC 5
FAVORITE 4
FAVORITE 5
FLOW 4
FLOW 5
FLOW 6
E 100
E 125
E 150
NEO 4
NEO 5
NEO 6
ERA 4
ERA 5
ERA 6
PROFIT 4
PROFIT 5
PROFIT 6
Ернемек диаметрi
(мм)
100 125 100 125 100 125 100 125 160 100 125 150 100 125 150 100 125 150 100 125 160
Өнімділігі(м
3
/час) 95 180 80 130 95 180 107 190 300 90 140 250 90 140 250 97 183 290 107 190 300
Өнімділігі (Вт) 16 18 16 20 16 18 14 18 22 14 16 16 14 16 16 14 16 16 14 18 22
Шуыл деңгейі (дБ) 35 36 35 36 35 36 35 36 38 35 36 38 35 36 38 35 36 38 35 36 38
Шуыл деңгейі (дБ) 0,55 0,65 0,5 0,58 0,55 0,65 0,5 0,6 0,95 0,55 0,65 0,77 0,55 0,65 0,77 0,5 0,55 0,7 0,38 0,45 0,7
Желдеткіштер (12V опциясы болған желдеткіштерді) кернеуі 220-240 В, жиілігі 50 Гц болған ауыстырмалы
электр тоқ жүйесіне қосу үшін мақсатталған
