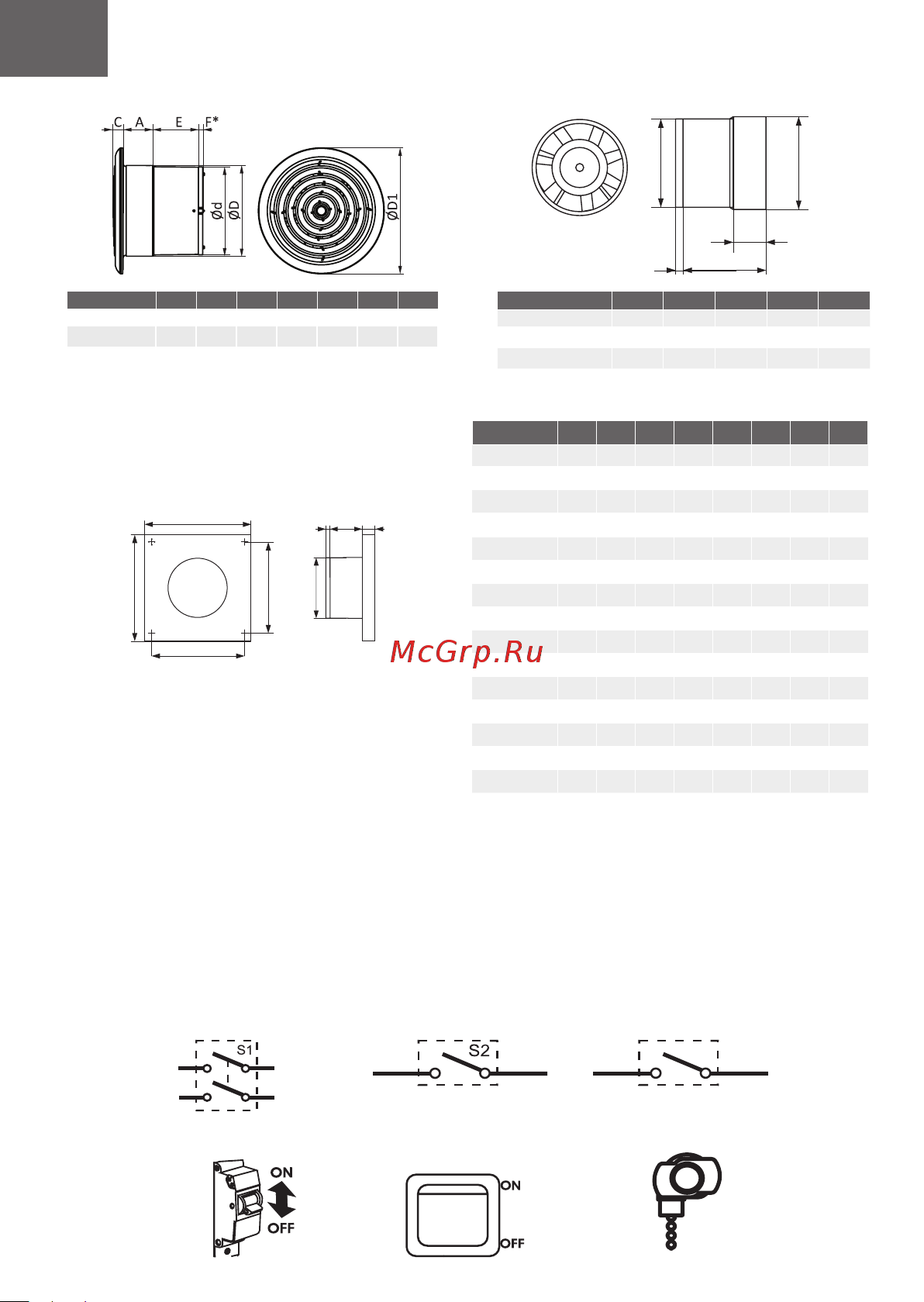

![Era PROFIT 4 BB [4/24] Profit](/views2/1633645/page4/bg4.png)
RU
4
FLOW
PROFIT
AF*
E
Ød
ØD
Модель d D D1 E A C F*
FLOW 4 100 103 143 52 33 11 7
FLOW 5 125 128 164 58 34 12 8,5
FLOW 6 160 163 200 66 42 13 -
*-Данный размер присутствует только у вентиляторов с
опцией обратный клапан
Модель
d D A E F*
PROFIT 4 100 103 80 30
7
PROFIT 5 125 128 82 30
8.5
PROFIT 6 160 163 101 35
-
*-Данный размер присутствует только у вентиляторов с
опцией обратный клапан
Модель
d A E B C
X
Y F*
COMFORT 4 100 162 52 168 21 140 140 7
COMFORT 5 125 162 59 168 21 140 140 8.5
DISC 4 100 160 49 160 36 140 140 8
DISC 5 125 185 49 185 38 165 165 10
FAVORITE 4 100 162 52 168 21 140 140 7
FAVORITE 5 125 162 59 168 21 140 140 8.5
ERA 4 100 150 55 150 22 135 135 7
ERA 5 125 175 61 175 23 160 160 8.5
ERA 6 150 200 62 200 24 185 185 10
E 100 100 160 76 160 9 140 140 7
E 125 125 180 82 180 9 160 160 8,5
E 150 150 205 86 205 9 187 187 10
NEO 4 100 160 76 160 12 140 140 7
NEO 5 125 180 82 180 11 160 160 8,5
NEO 6 150 205 86 205 11 187 187 10
COMFORT/DISC/FAVORITE/ERA/E/NEO
F*
E
C
Ød
X
A
Y
B
*-Данный размер присутствует только у вентиляторов с
опцией обратный клапан
Установка и подготовка к работе
Вентиляторы ERA монтируются как с вентиляционными воздуховодами, так и самостоятельно. Вентиляторы
ERA предназначены для настенного монтажа. Модели вентиляторов ERA с опцией BB, предназначены для
настенно-потолочного монтажа.
Монтаж вентиляторов ERA осуществляется как c вентиляционными воздуховодами, так и самостоятельно
на ровную вертикальную поверхность, для моделей с опцией BB на ровную вертикальную или
горизонтальную поверхность, достаточной жесткости для установки изделия при помощи шурупов.
Допустимое отклонение монтажной поверхности по вертикали и горизонтали ±0,5 мм.
S3
Обозначение автомата
защиты S1 на схеме
Автомат защиты S1
Внешний выключатель S2
Выключатель
встроенный S3
(тяговый выключатель)
Обозначение внешнего
выключателя S2 на схеме
Обозначение встроенного
выключателя S3 на схеме
