KZ
19

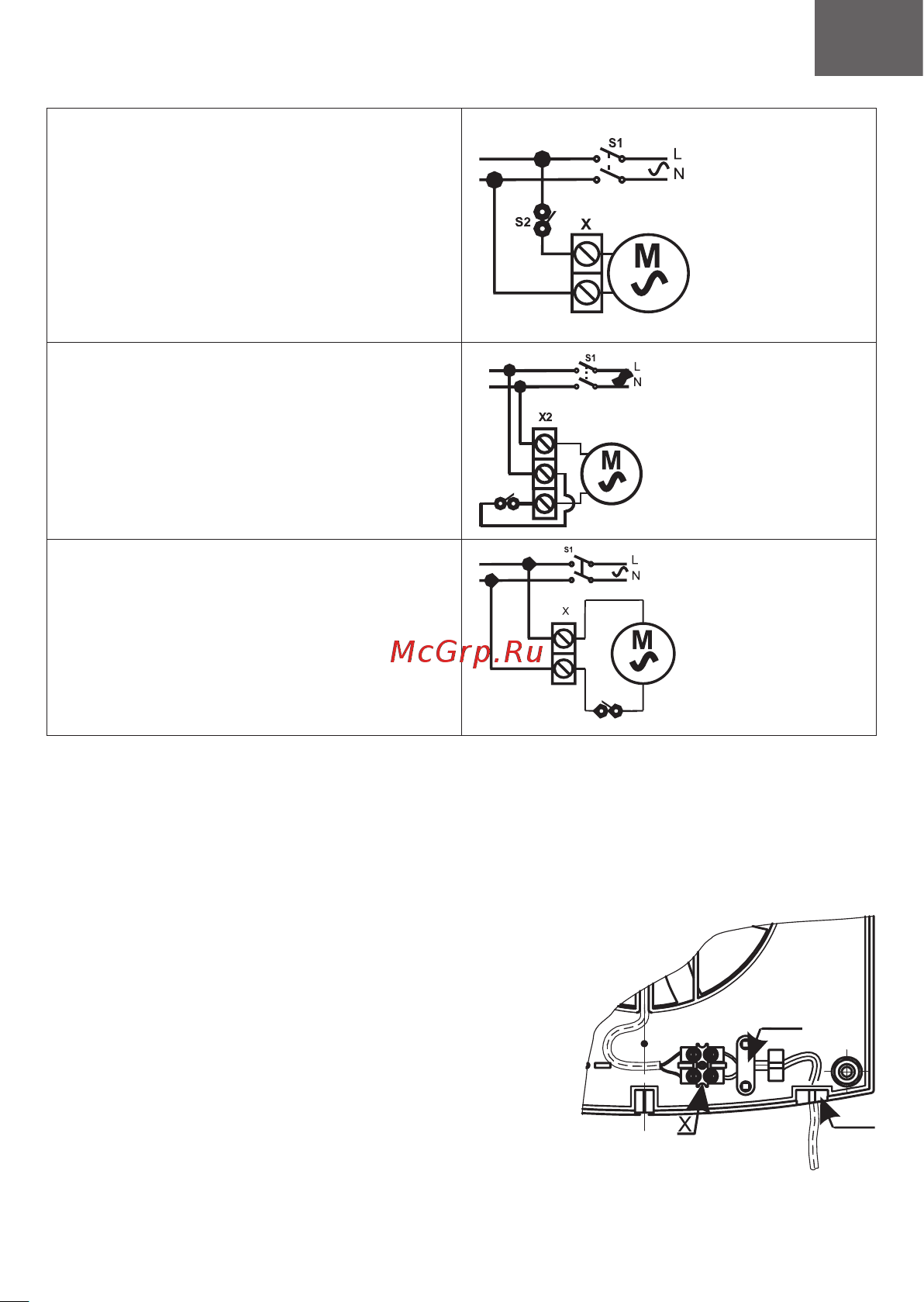

ERA желдеткіштерін қосу бойынша негізгі схемалары
1ші схема
Желдеткіштерді іске қосу (базалық нұсқа)
X-клемма тақтасы, 2 жұп
*Желдеткіштерді тек қана номиналдық кернеуі
12 В болған ауыстырмалы тоқ желісіне қосуға
болады (желдеткіш тұрқысы мен қорабындағы
белгілеуді қараңыз)
2ші схема
02 опциясымен (тартпалы айырғыш) жаб-
дықталған желдеткіштерді іске қосу
X-клемма тақтасы, 3 жұп
S3
3ші схема (E/NEO үлгісі үшін)
02 опциясымен (тартпалы айырғыш) жаб-
дықталған желдеткіштерді іске қосу,
X-клемма тақтасы, 2 жұп
S3
220-240В (12 В*)
220-240В
220-240В
ERA желдеткіштерін желіге қосу
бойынша монтаждық схемалар
Желдеткіштерді желіге қою реті 1-10 суреттерінде көрсетілген
COMFORT / FAVORITE ( 1ші сурет)
•декоративтік қорғау тақташасын шығарып
алыңыз;
•желі cымын желдеткіш тұрқысындағы (1)
кабелдерге арналған саңылауы арқылы
өткізіңіз;
•сымдар оқшаулауын 5-7 мм ұзындығында
шешіңіз;
•сымдарды X клемма тақтасына енгізіп,
оларды бұрама арқылы қыстырыңыз;
•сымдарды кабель қысқыш (2) көмегімен
бекітіп алыңыз;
•декоративтік тақтасының бекіткіштерін
тұтқадағы саңылаулармен біріктіріңіз;
•тақтаны бұрамамен бекітіңіз.
1ші сурет: COMFORT/FAVORITE
2
1
